Enertex® EibPC² bez opcji NP – Maszyna logiczna dla magistrali KNX

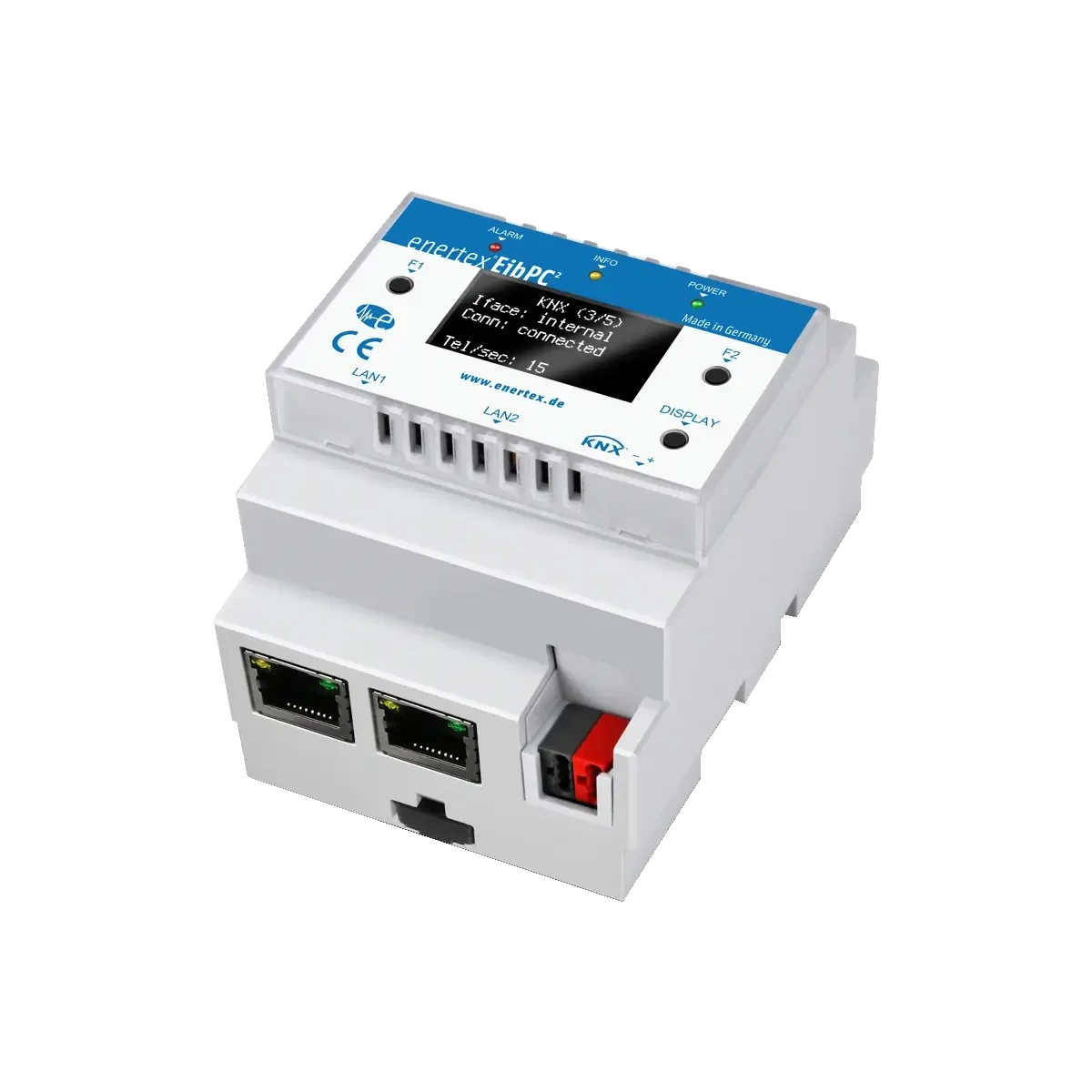

Enertex® EibPC² ohne Option NP to zaawansowana maszyna logiki dla magistrali KNX, przeznaczona do montażu na szynie DIN (4 SU). Urządzenie jest zasilane z magistrali (bez potrzeby dodatkowego zasilacza), posiada zintegrowany interfejs KNX TP oraz wbudowany interfejs KNX IP umożliwiający programowanie innych urządzeń w ETS. Dodatkowo zastosowano przełącznik Ethernet z dwoma gniazdami RJ45 oraz wyświetlacz OLED prezentujący parametry urządzenia (np. adres IP).

Najważniejsze cechy

• Producent: Enertex
• Model / kod produktu: Enertex® EibPC² ohne Option NP
• Typ: logic machine (sterownik logiki) dla KNX z funkcjami automatyki i integracji
• Montaż: szyna DIN, 4 SU
• Zasilanie: z magistrali KNX (brak dodatkowego zasilania)
• Interfejs KNX: zintegrowany KNX TP
• Interfejs IP: zintegrowany KNX IP Interface (w tym programowanie w ETS)
• Ethernet: wbudowany switch, 2 × RJ45
• Wyświetlacz: OLED – prezentacja parametrów urządzenia (np. adres IP)
• Wydajność i pamięć: procesor ARM do zastosowań przemysłowych, 8 GB pamięci flash
• Pobór mocy: 1,8 W (typowe obciążenie)

Zastosowanie w instalacjach KNX

Enertex® EibPC² ohne Option NP służy jako centralna jednostka logiki i automatyki dla instalacji KNX. Obsługuje m.in.:

• sceny,
• timery i harmonogramy,
• logikę (logic machine),
• symulację obecności,
• długoterminowe rejestrowanie telegramów,
• eksport telegramów na serwer FTP.

Dzięki funkcji KNX IP Interface urządzenie może również pełnić rolę interfejsu do programowania innych urządzeń KNX w ETS.

Funkcje sprzętowe (hardware)

• Obudowa do szyny DIN: 4 SU
• Procesor: ARM (zastosowania przemysłowe)
• Pamięć: 8 GB flash
• Wyświetlacz OLED: podgląd parametrów urządzenia (np. IP-Address)
• Interfejs KNX TP: zintegrowany
• Zasilanie z KNX: brak wymaganego dodatkowego zasilacza
• Pobór mocy: 1,8 W (typowe obciążenie)
• Sieć: Ethernet switch, 2 × RJ45

Funkcje KNX i możliwości systemowe

• Liczba obiektów: do 65 000
• Automatyka: sceny, timery, harmonogramy, logika, symulacja obecności
• Rejestracja i diagnostyka: długoterminowy zapis telegramów
• Eksport danych: eksport telegramów na serwer FTP
• Integracja z ETS: wbudowany KNX IP Interface do programowania innych urządzeń

Konfiguracja i programowanie – Enertex® EibStudio

• Narzędzie konfiguracyjne: Enertex® EibStudio (bezpłatne)
• Systemy operacyjne: Windows, Linux, macOS
• Edytor wizualny: logika i wizualizacja
• Narzędzia serwisowe: debugger, group monitor
• Programowanie kodowe: ponad 1200 gotowych makr do typowych zadań (np. ogrzewanie i chłodzenie, osłony, oświetlenie)
• Import projektów: możliwość importu projektów utworzonych na Enertex® EibPC

Dane techniczne

• Montaż: szyna DIN, 4 SU
• Zasilanie: z magistrali KNX
• Pobór mocy: 1,8 W (typowe obciążenie)
• Pamięć: 8 GB flash
• Interfejs KNX: KNX TP (zintegrowany)
• Interfejs IP: zintegrowany KNX IP Interface
• Ethernet: wbudowany switch, 2 × RJ45
• Wyświetlacz: OLED
• Maks. liczba obiektów KNX: do 65 000

Podsumowanie

Enertex® EibPC² ohne Option NP to kompaktowa, montowana na DIN jednostka logiki KNX z zasilaniem z magistrali, wbudowanym KNX TP i KNX IP Interface (w tym do pracy z ETS). Duża liczba obsługiwanych obiektów, funkcje automatyki (sceny, harmonogramy, symulacja obecności), rejestracja telegramów oraz bezpłatne środowisko Enertex® EibStudio z bogatą biblioteką makr czynią ją wszechstronnym narzędziem do budowy i rozbudowy instalacji KNX.

Pliki do pobrania:
Enertex 1159-02 Instrukcja obsługi
