SCN-GLED1W.01 KNX szklany wskaźnik LED, biały

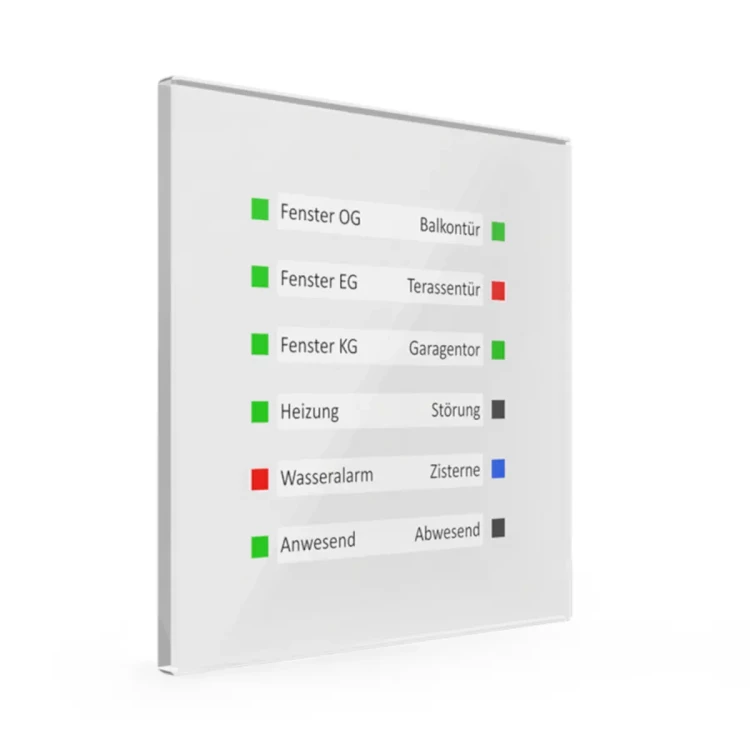

SCN-GLED1W.01 to podtynkowy, 12-krotny szklany wskaźnik LED KNX marki MDT, przeznaczony do wizualizacji uniwersalnych funkcji logicznych i funkcji budynkowych. Urządzenie w kolorze białym wyposażono w 12 niezależnie przełączanych diod RGB LED, z których każda może pracować z 3 obiektami. Wskaźnik jest przeznaczony do stałych instalacji podtynkowych w suchych pomieszczeniach, współpracuje z KNX Bus, posiada zintegrowany moduł sprzęgający magistralę i pasuje do systemów osprzętu 55 mm.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-GLED1W.01
• Typ: szklany wskaźnik LED KNX, 12-krotny, podtynkowy
• Kolor: biały
• Interfejs KNX: TP-256
• Zasilanie: KNX Bus
• 12 niezależnie przełączanych diod RGB LED
• 3 obiekty dla każdej diody LED
• Dla każdej diody LED możliwa jest sygnalizacja dla value=0, value=1, 2 obiektów priorytetowych oraz awarii obiektu
• 8 bloków logicznych, każdy z 8 wejściami (8 obiektów)
• 4 moduły do porównywania telegramów
• Regulacja jasności w 2 stopniach
• Obiekt dzień/noc
• Wyłączenie lub redukcja jasności
• Obiekt obecność/nieobecność
• Monitorowanie zaniku dla obiektów z funkcją raportowania
• Obiekt z funkcją raportowania (np. nieobecność lub otwarte okno)
• Zintegrowany moduł sprzęgający magistralę
• Dostarczany z pierścieniem montażowym
• Oprogramowanie aplikacyjne: ETS 3/4/5
• Stopień ochrony: IP20
• Gwarancja: 3 lata
• Produkcja w Niemczech, certyfikacja zgodnie z ISO 9001

Zastosowanie

Wskaźnik SCN-GLED1W.01 służy do prezentacji stanów i informacji w instalacjach KNX. Umożliwia wyświetlanie uniwersalnych funkcji logicznych i budynkowych za pomocą wielokolorowych diod RGB LED.

Przykładowe zastosowania obejmują sygnalizację stanów takich jak:

• brama garażowa zamknięta – zielony,
• brama garażowa otwarta – czerwony,
• ruch bramy w górę – czerwony migający,
• ruch bramy w dół – zielony migający.

Urządzenie przeznaczone jest do stałych instalacji podtynkowych w suchych pomieszczeniach.

Funkcje i działanie

Sygnalizacja LED

• Urządzenie posiada 12 niezależnie przełączanych diod RGB LED.
• Każda dioda LED obsługuje 3 obiekty.
• Dla każdej diody możliwe jest przypisanie wskazań dla value=0, value=1, 2 obiektów priorytetowych oraz awarii obiektu.

Funkcje logiczne i komunikacyjne

• 8 bloków logicznych z 8 wejściami każdy.
• 4 moduły do porównywania telegramów.
• Obiekt obecność/nieobecność.
• Obiekt dzień/noc.
• Obiekt z funkcją raportowania, np. dla informacji o nieobecności lub otwartym oknie.
• Monitorowanie zaniku dla obiektów z funkcją raportowania.

Jasność i tryby pracy

• Jasność regulowana w 2 stopniach.
• Możliwość wyłączenia lub redukcji jasności.

Kompatybilność z systemami 55 mm

SCN-GLED1W.01 pasuje do systemów 55 mm:

• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Podłączenie i konfiguracja

• Interfejs KNX: TP-256
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O
• Zasilanie: bezpośrednio z KNX Bus
• Oprogramowanie aplikacyjne: ETS 3/4/5
• Do projektowania i uruchomienia urządzenia zalecane jest użycie ETS.

Dane techniczne

• Model: SCN-GLED1W.01
• Specyfikacja interfejsu KNX: TP-256
• Dostępne oprogramowanie aplikacyjne: ETS 3/4/5
• Dopuszczalny przekrój / typ przewodu na zacisku KNX: 0,8 mm O, drut jednodrutowy
• Napięcie zasilania: KNX Bus
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 92 x 92 x 28 mm

Montaż

• Urządzenie przeznaczone do montażu podtynkowego.
• Przystosowane do stałych instalacji w suchych pomieszczeniach.
• Pierścień montażowy znajduje się w komplecie.
• Wersja szklana w kolorze białym.

Podsumowanie

MDT SCN-GLED1W.01 to elegancki, podtynkowy 12-krotny szklany wskaźnik LED KNX do wizualizacji stanów i funkcji budynkowych. Oferuje 12 niezależnie przełączanych diod RGB, obsługę 3 obiektów na każdą diodę, funkcje logiczne, porównywanie telegramów, sterowanie jasnością oraz współpracę z popularnymi systemami 55 mm. Dzięki zasilaniu z KNX Bus, zintegrowanemu modułowi sprzęgającemu magistralę i obsłudze ETS 3/4/5 jest to praktyczne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT SCN-GLED1W.01 – KNX Glas LED Anzeige, Weiß.
• Urządzenie przeznaczone do instalacji w systemie KNX, z wbudowanym sprzęgłem magistralnym.
• Zasilanie wyłącznie z magistrali KNX o napięciu znamionowym 30 V DC SELV, w dopuszczalnym zakresie 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX przy użyciu złącza KNX Steckklemme, zgodnie ze schematem połączeń producenta.
• Do podłączenia magistrali KNX stosować przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych.
• Urządzenie nie jest przystosowane do pracy w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%, bez skraplania.
• Produkt przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Montaż urządzenia dopuszczalny w dowolnej pozycji montażowej, zgodnie z dokumentacją producenta.
• Użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Nie stosować urządzenia poza podanymi parametrami elektrycznymi i środowiskowymi, gdyż może to spowodować nieprawidłowe działanie lub uszkodzenie produktu.

Pliki do pobrania:
SCN-GLED1W.01 Karta katalogowa
