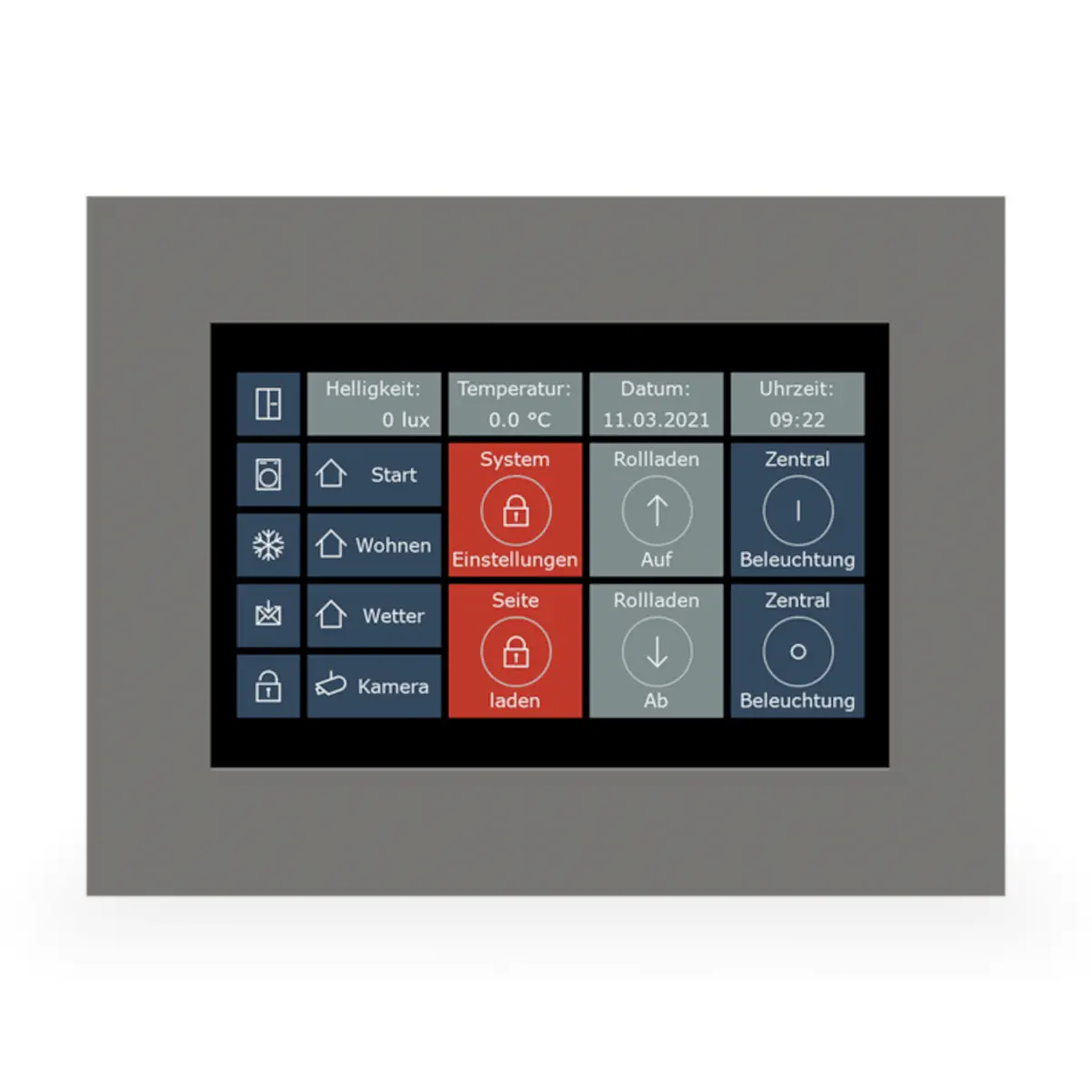

VC-0701.04 KNX panel dotykowy VisuControl, wyświetlacz 17,7 cm / 7"

VC-0701.04 to podtynkowy panel dotykowy KNX MDT VisuControl z 7-calowym / 17,7 cm pojemnościowym ekranem True Glass TFT w formacie 16:9 i rozdzielczości 800 x 480 pikseli. Panel służy do wizualizacji aktualnego stanu budynku oraz interaktywnego sterowania funkcjami budynkowymi. Model posiada zintegrowany interfejs KNX i Ethernet, umożliwia indywidualne programowanie stron ekranowych, obsługę przełączania, ściemniania, rolet i żaluzji, scen, trendów oraz alarmów. Do pracy wymaga zasilania 24 V DC; w komplecie znajduje się oprogramowanie VisuControl lite, natomiast ramkę szklaną / ze stali nierdzewnej, puszkę podtynkową i zasilacz należy zamówić oddzielnie.

Najważniejsze cechy

• Producent: MDT
• Model: VC-0701.04
• Typ: panel dotykowy KNX do wizualizacji i sterowania funkcjami budynkowymi
• Montaż: podtynkowy
• Wyświetlacz: 7” / 17,7 cm, pojemnościowy True Glass TFT, format 16:9
• Rozdzielczość: 800 x 480 pikseli
• Podświetlenie: LED
• Interfejs KNX: zintegrowany, wraz ze zintegrowanym sprzęgaczem magistrali
• Ethernet: zintegrowany
• Zasilanie: 24 V DC
• Pobór mocy: < 10 W
• Interfejs użytkownika: indywidualnie programowalny
• Funkcje podstawowe: przełączanie, ściemnianie, sterowanie roletami / żaluzjami
• Funkcje dodatkowe: sceny, wykresy, alarmy, trendy, wysyłanie informacji e-mail
• Zdalny dostęp: iPad / iPhone / Android / PC
• Oprogramowanie w zestawie: VisuControl lite oraz projekty demonstracyjne
• Stopień ochrony: IP20
• Zakres temperatury pracy: 0...45°C
• Certyfikacja produkcji: ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Panel VC-0701.04 przeznaczony jest do wizualizacji bieżącego stanu budynku oraz do interaktywnego sterowania funkcjami budynkowymi w instalacjach KNX.

• obsługa przełączania i ściemniania,
• sterowanie żaluzjami i roletami,
• realizacja rozbudowanych scen,
• prezentacja wykresów i trendów,
• indywidualne projektowanie stron ekranowych,
• integracja własnych grafik i obrazów.

Funkcje i działanie

Wizualizacja i sterowanie

• Poszczególne strony ekranowe mogą być programowane indywidualnie.
• Oprócz podstawowych funkcji, takich jak przełączanie, ściemnianie i sterowanie roletami / żaluzjami, dostępne są również rozbudowane sceny i funkcje wykresów.
• Do projektu można integrować indywidualne grafiki i obrazy.
• Zintegrowany programator czasowy umożliwia realizację funkcji dziennych, tygodniowych, miesięcznych, rocznych oraz astronomicznych.
• Poszczególne kanały mogą być aktywowane bezpośrednio z panelu lub zewnętrznie przez adres grupowy.

Rejestracja danych, trendy i alarmy

• Wartości mierzone, takie jak temperatury, siła wiatru lub stany przełączeń, mogą być zapisywane w pamięci wewnętrznej.
• Rejestracja danych może odbywać się również bezpośrednio na nośniku USB lub karcie SD.
• Zapisane wartości można eksportować i dalej przetwarzać w zewnętrznej aplikacji, np. Excel.
• Stany alarmowe są zapisywane wewnętrznie i jednocześnie mogą wyzwalać działania, np. wysłanie e-maila lub wyświetlenie komunikatu alarmowego.
• Panel obsługuje wyświetlanie trendów.

Komunikacja i integracja

• Interfejs KNX i połączenie Ethernet są zintegrowane w panelu.
• Interfejs Ethernet jest wymagany do programowania panelu oraz do podłączenia go do istniejącej sieci LAN.
• W projekcie można integrować wysyłanie e-maili, wyświetlanie kanałów RSS, wybrane kamery IP oraz podgląd stron internetowych.
• Zintegrowany webserver umożliwia zdalne sterowanie.

Zdalny dostęp

• Zdalny dostęp przez przeglądarkę: iOS / Android / PC.
• Obsługa aplikacji VisuControl dla iOS.
• Liczba jednoczesnych klientów zdalnych: 4.
• Zdalnie można sterować widgetami: przyciski, suwaki, pola tekstowe, symbole, newsfeedy, formularze oraz kamery IP.

Oprogramowanie VisuControl lite

• W zestawie znajduje się oprogramowanie VisuControl lite.
• Wersja lite nie pozwala na tworzenie nowych projektów.
• Dołączone projekty przykładowe można dostosować i przenieść do panelu.
• Nie można dodawać nowych stron do projektu, ale obiekty użyte w projekcie przykładowym można kopiować na dowolne strony projektu.
• Oprogramowanie VisuControl jest dostępne w języku niemieckim i angielskim.
• W przypadku potrzeby pełnej funkcjonalności dostępna jest osobno wersja VisuControl Pro, kupowana jednorazowo na licencjobiorcę.

Możliwości systemowe

Poniższe wartości opisują możliwości urządzenia. Liczba stron i stron dialogowych dotyczy pracy z VisuControl Pro; przy dołączonym VisuControl lite zależy od użytego projektu przykładowego.

• Zintegrowany webserver do zdalnego sterowania: tak
• Liczba stron: do 1000
• Liczba obiektów na stronę (widgetów): 2000
• Liczba adresów grupowych: 10000
• Liczba stron dialogowych: do 50
• Liczba scen: 32
• Liczba elementów scen: 1000
• Liczba zestawów parametrów dla sceny: 1000
• Liczba użytkowników / grup użytkowników: 50 / 50
• Liczba harmonogramów: 30
• Liczba alarmów: 500
• Liczba akcji na przycisk: 32
• Liczba buforów trendów: 30
• Liczba krzywych na trend: 5
• Liczba próbek na bufor trendu: 200000
• Liczba próbek w projekcie: 1200000
• Liczba buforów zdarzeń: 4
• Liczba zdarzeń w buforze: 2048
• Maksymalny rozmiar kodu Javascript na stronę: 16 KB
• Maksymalny rozmiar projektu: 30 MB

Dane techniczne

• Wyświetlacz: 7” / 17,7 cm, pojemnościowy True Glass TFT (16:9)
• Rozdzielczość: 800 x 480 pikseli
• Zasilanie: 24 V DC
• Pobór mocy: < 10 W
• Dopuszczalny przekrój przewodu – zacisk śrubowy: 2,5 mm2
• Zacisk przyłączeniowy KNX: 0,8 mm O, drut jednodrutowy
• Wymiary bez ramki (szer. x wys. x gł.): 187 x 147 x 70 mm
• Wymiary z ramką szklaną / ze stali nierdzewnej (szer. x wys. x gł.): 247 x 190 x 73 mm
• Wymiary puszki metalowej do montażu podtynkowego (szer. x wys. x gł.): 213 x 171 x 84 mm
• Zakres temperatury pracy: 0...45°C
• Stopień ochrony obudowy: IP20

Montaż, zasilanie i kompletacja

• Panel jest przeznaczony do montażu podtynkowego.
• Do pracy wymagane jest zasilanie 24 V DC.
• W karcie katalogowej jako przykład zasilacza wskazano STV-0024.01.
• W zestawie znajduje się oprogramowanie VisuControl lite.
• Ramka szklana / ze stali nierdzewnej, puszka podtynkowa i zasilacz muszą być zamawiane oddzielnie.

Podsumowanie

MDT VC-0701.04 to 7-calowy panel dotykowy KNX do montażu podtynkowego, przeznaczony do wizualizacji stanu budynku i sterowania funkcjami automatyki. Pojemnościowy ekran True Glass TFT, zintegrowane interfejsy KNX i Ethernet, rejestracja danych, alarmy, trendy, harmonogramy czasowe oraz zdalny dostęp przez iOS / Android / PC sprawiają, że jest to rozbudowane rozwiązanie do nowoczesnych instalacji budynkowych.

Pliki do pobrania:
VC-0701.04 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zasilania napięciem 24 V DC. Należy stosować wyłącznie właściwe źródło zasilania zgodne z dokumentacją producenta.
• Urządzenie współpracuje z magistralą KNX o napięciu znamionowym 30 V DC SELV i zakresie 21…31 V DC SELV. Podłączenie należy wykonywać wyłącznie zgodnie z wymaganiami KNX oraz dokumentacją producenta.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Przed rozpoczęciem montażu lub podłączenia należy upewnić się, że zastosowano prawidłowe napięcia zasilające i właściwe okablowanie. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Produkt przeznaczony jest do montażu podtynkowego. Do montażu ściennego wymagana jest metalowa puszka podtynkowa VCG-UP10.04, która nie znajduje się w zestawie.
• Urządzenie należy montować wyłącznie w pozycji pionowej.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków; należy chronić go przed wilgocią, wodą oraz wpływami atmosferycznymi.
• Zakres temperatury pracy wynosi od -20 do +50°C. Produkt należy użytkować i przechowywać wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta.
• Do podłączenia należy stosować przewody o parametrach zgodnych z dokumentacją: dla zacisku śrubowego 0,5…2,5 mm², a dla złącza KNX przewód jednodrutowy o średnicy 0,6…0,8 mm.
• Urządzenie wyposażone jest w szklany, pojemnościowy ekran dotykowy. Należy unikać uszkodzeń mechanicznych powierzchni ekranu oraz montażu w miejscach narażonych na uderzenia.
