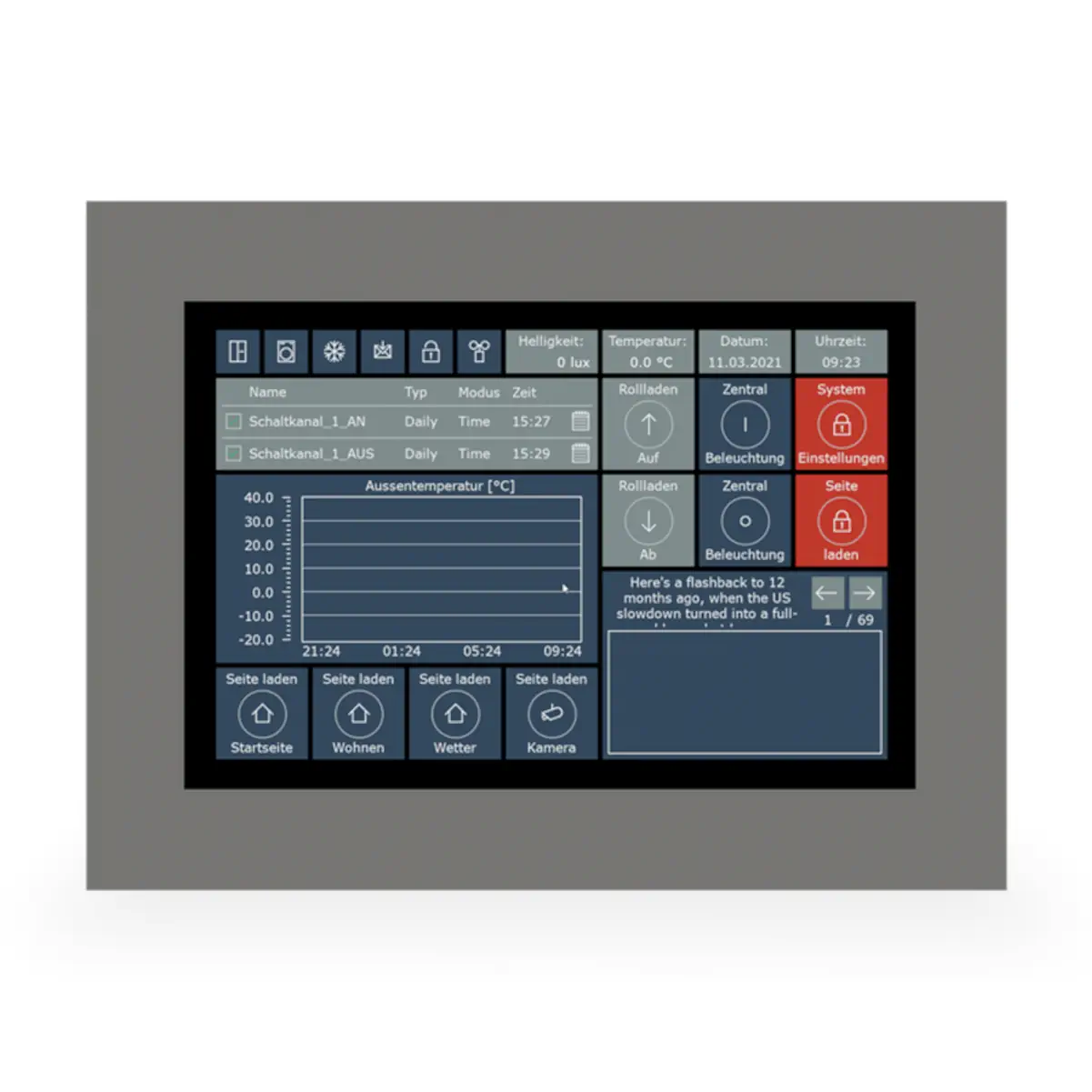

VC-1001.04 KNX panel dotykowy VisuControl, wyświetlacz 25,4 cm / 10"

VC-1001.04 to podtynkowy panel dotykowy MDT VisuControl z 10-calowym / 25,6 cm pojemnościowym ekranem True Glass TFT w formacie 16:9 i rozdzielczości 1280 x 800 pikseli. Panel służy do wizualizacji aktualnego stanu budynku oraz interaktywnego sterowania funkcjami budynkowymi. Model posiada zintegrowany interfejs KNX, połączenie Ethernet, zintegrowany serwer WWW do zdalnego sterowania oraz obsługuje funkcje przełączania, ściemniania, sterowania żaluzjami i roletami, scen, trendów, alarmów i rejestracji danych.

Najważniejsze cechy

• Producent: MDT technologies
• Model: VC-1001.04
• Typ: panel dotykowy VisuControl do wizualizacji i sterowania funkcjami budynkowymi
• Montaż: podtynkowy
• Ekran: 10” / 25,6 cm, pojemnościowy True Glass TFT, format 16:9
• Podświetlenie: LED backlight
• Rozdzielczość: 1280 x 800 pikseli
• Zasilanie: 24 V DC
• Pobór mocy: < 11 W
• Interfejsy: KNX i Ethernet
• Zintegrowany moduł sprzęgający magistrali
• Zintegrowany serwer WWW do zdalnego sterowania
• Interfejs użytkownika: indywidualnie programowalny
• Funkcje podstawowe: przełączanie, ściemnianie, sterowanie żaluzjami / roletami
• Funkcje dodatkowe: sceny, wykresy, alarmy, trendy, wysyłanie informacji e-mail
• Zdalny dostęp: przez iPad / iPhone / Android / PC
• Oprogramowanie w zestawie: VisuControl lite oraz projekty demonstracyjne
• Stopień ochrony: IP20
• Zakres temperatury pracy: 0…45°C
• Gwarancja: 3 lata
• Produkcja: zgodna z ISO 9001

Zastosowanie

Panel VC-1001.04 przeznaczony jest do wizualizacji stanu budynku i interaktywnego sterowania funkcjami instalacji. Poszczególne strony ekranowe mogą być programowane indywidualnie, a w projektach można wykorzystywać zarówno podstawowe funkcje sterujące, jak i bardziej rozbudowane elementy wizualizacji.

• Przełączanie odbiorników i funkcji
• Ściemnianie
• Sterowanie żaluzjami i roletami
• Sceny i rozbudowane funkcje scen
• Funkcje wykresów i trendów
• Integracja indywidualnych grafik i obrazów na stronach ekranowych
• Aktywacja kanałów bezpośrednio z panelu lub zewnętrznie przez adres grupowy

Funkcje i możliwości

Sterowanie i wizualizacja

• Wizualizacja odbywa się na pojemnościowym szklanym ekranie TFT.
• Strony ekranowe mogą być programowane indywidualnie.
• Do projektu można wprowadzać własne grafiki i obrazy.
• Panel obsługuje funkcje przełączania, ściemniania oraz sterowania żaluzjami / roletami.
• Dostępne są również rozbudowane sceny oraz funkcje wykresów.

Harmonogramy, rejestracja danych i trendy

• Zintegrowany zegar czasowy umożliwia realizację funkcji przełączania w cyklach dziennych, tygodniowych, miesięcznych, rocznych oraz astro.
• Liczba harmonogramów: 30
• Wartości mierzone, takie jak temperatury, siła wiatru lub stany łączeniowe, mogą być zapisywane w wewnętrznej pamięci danych lub bezpośrednio na USB / SD jako data logger.
• Zarejestrowane dane mogą być eksportowane i dalej przetwarzane w zewnętrznej aplikacji, np. Excel.
• Liczba buforów trendów: 30
• Liczba krzywych na trend: 5
• Liczba próbek na bufor trendu: 200000
• Liczba próbek w projekcie: 1200000

Alarmy, komunikacja i zdalny dostęp

• Stany alarmowe są zapisywane wewnętrznie i jednocześnie mogą wyzwalać działania, takie jak wysyłanie e-maili lub wyświetlanie komunikatów alarmowych.
• Liczba alarmów: 500
• Ethernet jest wymagany do programowania panelu oraz do podłączenia go do istniejącej sieci LAN.
• W projekcie można zintegrować wysyłanie e-maili, kanały RSS, wybrane kamery IP oraz podgląd stron WWW.
• Zintegrowany serwer WWW: tak
• Zdalny dostęp przez przeglądarkę: iOS / Android / PC
• Zdalny dostęp przez aplikację VisuControl dla iOS: tak
• Liczba jednoczesnych klientów zdalnych: 4
• Zdalna obsługa obejmuje widżety: Buttons, Sliders, Text fields, Symbols, Newsfeeds, Forms oraz IP cameras.
• Liczba buforów zdarzeń: 4
• Liczba zdarzeń w buforze: 2048

Oprogramowanie i pojemność projektu

• W komplecie znajduje się VisuControl lite.
• Wersja VisuControl lite nie pozwala na tworzenie nowych projektów, ale umożliwia dostosowanie i przeniesienie dołączonych projektów przykładowych na panel.
• W wersji lite nie można dodawać nowych stron do projektu, ale obiekty użyte w projekcie przykładowym można kopiować na dowolne strony projektu.
• Oprogramowanie VisuControl dostępne jest w wersji niemieckiej i angielskiej.
• Liczba stron: 1000 (tylko w połączeniu z VisuControl Pro; w wersji lite zależnie od użytego projektu przykładowego)
• Liczba obiektów / widżetów na stronie: 2000
• Liczba adresów grupowych: 10000
• Liczba stron dialogowych: 50 (tylko w połączeniu z VisuControl Pro; w wersji lite zależnie od użytego projektu przykładowego)
• Liczba scen: 32
• Liczba elementów scen: 1000
• Liczba zestawów parametrów dla sceny: 1000
• Liczba użytkowników / grup użytkowników: 50 / 50
• Liczba działań na przycisk: 32
• Rozmiar kodu JavaScript na stronę: 16 KB
• Maksymalny rozmiar projektu: 30 MB

Podłączenie i zasilanie

• Zasilanie: 24 V DC
• Zacisk śrubowy: do 2,5 mm2
• Zacisk przyłączeniowy KNX: 0,8 mm O, drut jednodrutowy
• Interfejs KNX i połączenie Ethernet są zintegrowane w panelu.
• Do pracy wymagany jest zasilacz 24 V DC.

Dane techniczne

• Przekątna ekranu: 10” / 25,6 cm
• Rozdzielczość: 1280 x 800 pikseli
• Zasilanie: 24 V DC
• Pobór mocy: < 11 W
• Zakres temperatury pracy: 0…45°C
• Stopień ochrony obudowy: IP20
• Wymiary bez ramki: głębokość 75 mm, szerokość 282 mm, wysokość 197 mm
• Wymiary z ramką szklaną / ze stali nierdzewnej: głębokość 78 mm, szerokość 319 mm, wysokość 230 mm
• Wymiary metalowej puszki podtynkowej: głębokość 76 mm, szerokość 275 mm, wysokość 189 mm

Montaż i zawartość dostawy

• Sposób montażu: podtynkowy
• W zestawie: oprogramowanie VisuControl lite oraz projekty demonstracyjne
• Oddzielnie do zamówienia: ramka szklana / ze stali nierdzewnej, puszka podtynkowa oraz zasilacz

Podsumowanie

MDT VC-1001.04 to 10-calowy panel dotykowy True Glass TFT do wizualizacji i sterowania funkcjami budynkowymi, wyposażony w KNX, Ethernet i zintegrowany serwer WWW. Oferuje indywidualnie programowalny interfejs, obsługę scen, harmonogramów, alarmów, trendów i rejestracji danych, a także zdalny dostęp z urządzeń iOS, Android i PC. W komplecie znajduje się VisuControl lite, natomiast ramkę, puszkę podtynkową i zasilacz 24 V DC należy zamówić osobno.

Pliki do pobrania:
VC-1001.04 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Panel dotykowy KNX model VC-1001.04 jest urządzeniem do montażu podtynkowego.
• Do montażu ściennego wymagana jest metalowa puszka podtynkowa VCG-UP10.04. Element ten nie znajduje się w zestawie.
• Urządzenie wymaga zasilania 24 V DC.
• Złącze KNX pracuje z napięciem znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Podłączenie należy wykonać wyłącznie zgodnie z przewidzianymi typami złączy: LAN przez gniazdo RJ45, zasilanie przez zacisk śrubowy, KNX przez zacisk wtykowy KNX.
• Dla zacisku śrubowego należy stosować przewody o przekroju 0,5…2,5 mm².
• Dla przyłącza KNX należy stosować przewód jednodrutowy o średnicy 0,6…0,8 mm.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewymagających podwyższonej ochrony przed wodą i pyłem.
• Urządzenie należy eksploatować w temperaturze otoczenia od -20 do +50 °C.
• Urządzenie należy przechowywać w temperaturze od -20 do +70 °C.
• Nie należy przekraczać poboru mocy określonego w dokumentacji: poniżej 11 W.
• Produkt posiada szklany, pojemnościowy ekran dotykowy; podczas transportu, montażu i użytkowania należy chronić powierzchnię wyświetlacza przed uderzeniami i uszkodzeniem.
