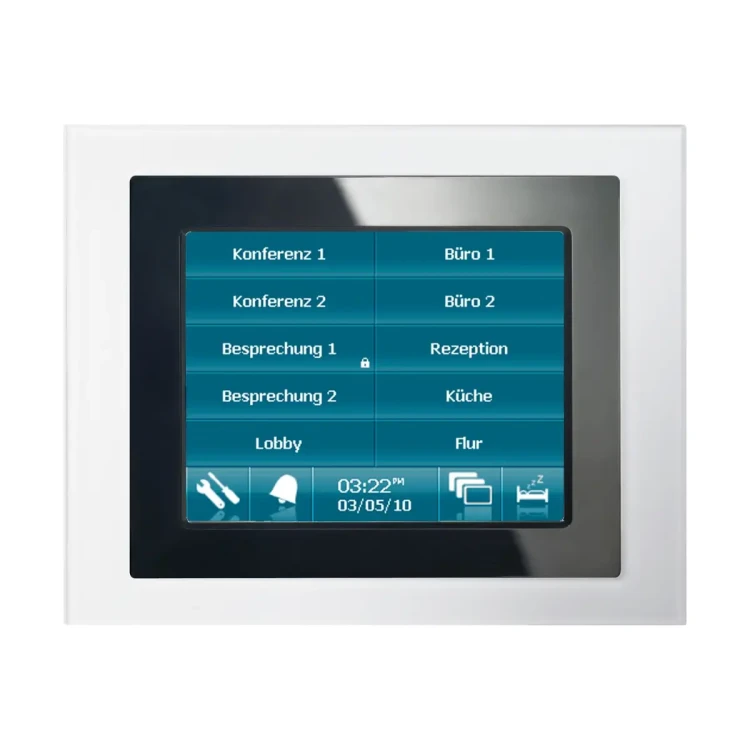

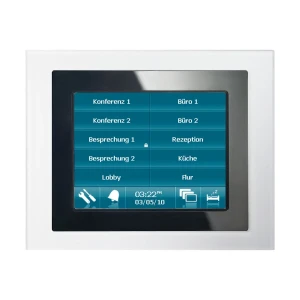

5WG1588-2AB13 UP 588/13 Panel dotykowy z funkcją wizualizacji i kontroli pracy systemu, zasilanie 230 [V] AC

UP 588/13 (5WG1 588-2AB13) to kolorowy panel dotykowy KNX z serii GAMMA instabus, przeznaczony do wyświetlania i obsługi funkcji w instalacjach KNX. Urządzenie bazuje na graficznym ekranie TFT 320 × 240 px z rezystancyjnym ekranem dotykowym i podświetleniem LED, którego jasność można regulować z poziomu interfejsu użytkownika. Wersja UP 588/13 jest zasilana z sieci AC 230 V (z tolerancją ±10%, 50/60 Hz), a napięcie magistrali KNX pobierane jest z linii KNX.

Najważniejsze cechy

• Producent: Siemens
• Seria/system: GAMMA instabus
• Model: UP 588/13
• Kod produktu: 5WG1 588-2AB13
• Typ urządzenia: wielofunkcyjny panel wyświetlająco-sterujący dla KNX
• Ekran: TFT kolorowy 320 × 240 px (1/4 VGA) z podświetleniem LED
• Obsługa: bezpośrednio przez ekran dotykowy (rezystancyjny, analogowy)
• Podświetlenie: LED, ściemniane z interfejsu użytkownika
• Żywotność podświetlenia: 70 000 h (jasność > 50% jasności początkowej)
• Możliwości aplikacji KNX: do 110 funkcji KNX na 20 stronach obsługi i podglądu (z odpowiednim programem aplikacyjnym)
• Alarmy: strona alarmów dla maks. 16 aktywnych alarmów (podgląd i potwierdzanie)
• Zegar czasu rzeczywistego: wbudowany (może pełnić rolę „master timer” w systemie KNX)
• Szablony interfejsu: wybór jednej z 4 różnych szat graficznych w ustawieniach systemowych

Zastosowanie

Siemens UP 588/13 jest przeznaczony do stałej instalacji w pomieszczeniach (suche wnętrza) jako panel do:

• wyświetlania i sterowania funkcjami KNX (do 110 funkcji na 20 stronach),
• tworzenia programów czasowych z harmonogramami tygodniowymi (w zależności od parametrów aplikacji),
• realizacji symulacji obecności, scen oraz funkcji logicznych (w zależności od parametrów aplikacji),
• prezentacji trendów wartości stanów w czasie (moduł trendów),
• obsługi alarmów (do 16 alarmów) z możliwością potwierdzania.

Funkcje i działanie

Ekran i obsługa

• Wyświetlacz: graficzny TFT kolorowy 320 × 240 px z podświetleniem LED.
• Panel dotykowy: rezystancyjny, analogowy, z czułą na dotyk powierzchnią na ekranie.
• Regulacja jasności: podświetlenie LED można ściemniać z poziomu interfejsu.

Elementy serwisowe

• Przycisk programowania (Lern/Programming): przełącza tryb normalny / adresowania.
• Dioda programowania (czerwona): sygnalizuje tryb normalny / adresowania.
• Reset: przycisk resetu umożliwia zresetowanie urządzenia w przypadku błędu.

USB (front, mini-USB Typ B)

• Gniazdo mini-USB Typ B służy w razie potrzeby do wgrywania obrazów i symboli.
• Przewód USB: dołączony do panelu, długość 1 m, transfer 480 MBit/s.

Podłączenie elektryczne i okablowanie

• Zasilanie KNX: napięcie magistrali z linii KNX; pobór prądu z KNX: 5 mA.
• Zasilanie urządzenia (UP 588/13): 230 V AC ±10%, 50/60 Hz.
• Zaciski magistrali KNX: bezśrubowe; dla przewodów jednodrutowych Ø 0,6…0,8 mm; długość odizolowania 5 mm.
• Podłączenie zasilania 230 V: długość odizolowania 6…7 mm; dopuszczalne przekroje:
  • 0,5…2,5 mm² (jednodrutowe),
  • 0,5…1,5 mm² (linka/drobnodrutowe).
• Przypisanie zacisków zasilania 230 V: 1 – PE (uziemienie), 2 – N, 3 – L.
• Uwaga instalacyjna: należy zapewnić bezpieczną separację pomiędzy przewodami magistrali a zasilaniem 230 V.

Dane techniczne

• Zasilanie urządzenia: 230 V AC ±10%, 50/60 Hz
• Zasilanie z KNX: napięcie z linii KNX
• Pobór prądu z KNX: 5 mA
• Wyświetlacz: TFT kolorowy 320 × 240 px (1/4 VGA), podświetlenie LED
• Obsługa dotykowa: rezystancyjna, analogowa
• Żywotność podświetlenia: 70 000 h (jasność > 50% jasności początkowej)
• Obudowa: tworzywo sztuczne
• Wymiary modułu wyświetlacza (S × W × G): 157 × 131 × 60 mm
• Wymiary ramki dekoracyjnej (S × W × G): 194 × 156 × 5 mm
• Wymiary ramki passepartout (S × W): 152 × 123 mm
• Głębokość montażowa w puszce: 64 mm
• Masa: ok. 510 g
• EMC: zgodność z EN 50090-2-2
• Warunki pracy: 0°C do +45°C
• Temperatura składowania: -25°C do +70°C
• Wilgotność względna: 5% do 93% (bez kondensacji)
• Oznaczenia: KNX/EIB, CE

Montaż

• Sposób montażu: urządzenie jest przykręcane do dedykowanej puszki podtynkowej.
• Przeznaczenie: stała instalacja wewnątrz budynków, w suchych pomieszczeniach.
• Wymagana puszka (wymiary): 161,5 × 135 × 64 mm (nie jest częścią dostawy urządzenia).

Wymagane akcesoria (do kompletacji)

• Puszka montażowa: 5WG1 588-8EB01
• Ramka dekoracyjna (do wyboru):
  • Aluminium: 5WG1 588-8AB12
  • Stal nierdzewna dekoracyjna: 5WG1 588-8AB13
  • Szkło czarne: 5WG1 588-8AB14
  • Szkło białe: 5WG1 588-8AB15

Podsumowanie

Siemens UP 588/13 (5WG1 588-2AB13) to funkcjonalny, kolorowy panel dotykowy do systemu KNX z ekranem TFT 320 × 240, ściemnianym podświetleniem LED i wbudowanym zegarem czasu rzeczywistego. Z odpowiednim programem aplikacyjnym umożliwia wygodną obsługę oraz prezentację do 110 funkcji KNX na 20 stronach, a także obsługę alarmów i trendów – w eleganckiej formie dopasowywanej ramką dekoracyjną.

Pliki do pobrania:
UP 588/13 Karta katalogowa
