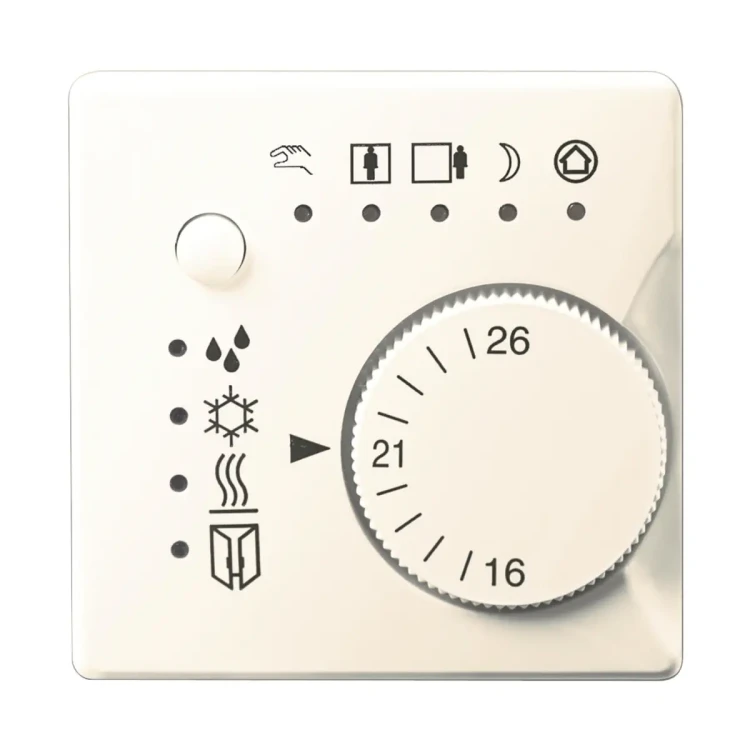

5WG1237-2KB11 UP 237K11 Kontroler temperatury

Siemens UP 237K11 (5WG1 237-2KB11) to podtynkowy regulator temperatury pomieszczeniowej KNX (GAMMA instabus) w wersji kolorystycznej titanium white, dopasowanej do linii osprzętu DELTA i-system. Urządzenie jest przeznaczone do pomieszczeń ogrzewanych i/lub chłodzonych, gdzie temperatura jest sterowana w zależności od trybu pracy (do 4 trybów: comfort, pre-comfort, energy-savings, protection lub opcjonalnie 3 tryby). Regulator może pracować jako sterowanie dwustanowe (termostat) lub jako sterowanie ciągłe (P/PI). Do działania wymaga modułu sprzęgającego BTM UP 117 oraz odpowiedniego programu aplikacyjnego.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 237K11
• Kod produktu: 5WG1 237-2KB11
• System / magistrala: KNX (GAMMA instabus / KNX EIB)
• Wzornictwo: DELTA i-system
• Kolor: titanium white
• Tryby pracy pomieszczenia: comfort, pre-comfort, energy-savings, protection (możliwość parametryzacji do 3 trybów)
• Rodzaj regulacji: dwustanowa (termostat) lub ciągła (P/PI)
• Elementy obsługi: 1 przycisk wyboru trybu oraz 1 pokrętło (przesunięcie nastawy lub nastawa bezpośrednia – zależnie od parametrów i zastosowanego pokrętła)
• Sygnalizacja LED: 5 zielonych LED (tryb ręczny i tryby pracy), 2 czerwone LED (alarm punktu rosy, otwarte okno), 2 LED czerwony/żółty (otwarcie zaworu grzania/chłodzenia)
• Zasilanie: przez podtynkowy moduł Bus Transceiver Module UP 117
• Wymagane do działania: BTM UP 117 i program aplikacyjny

Zastosowanie

UP 237K11 jest przeznaczony do sterowania temperaturą w pomieszczeniach ogrzewanych i/lub chłodzonych, z obsługą kilku trybów użytkowania (np. komfort, oszczędzanie energii, ochrona). Regulator umożliwia realizację regulacji ogrzewania i/lub chłodzenia, a stan pracy i wybrane tryby są prezentowane na panelu za pomocą diod LED.

Funkcje i działanie (z programem aplikacyjnym)

Regulator współpracuje z programem aplikacyjnym "0705 CO Room Temperature Control H+K 803002", który wspiera m.in.:

• przełączanie automatyka / tryb ręczny oraz wybór trybu pracy pomieszczenia przyciskiem,
• przesunięcie wartości zadanej lub nastawę wartości zadanej w °C pokrętłem,
• sygnalizację stanów na LED (tryb ręczny, tryb pracy, otwarcie zaworu grzania/chłodzenia, otwarte okno, alarm punktu rosy),
• konfigurację regulacji jako heating only, cooling only lub heating and cooling,
• tryby regulacji dla ogrzewania/chłodzenia: dwustanowa, PI oraz PI z regulacją sekwencyjną,
• pomiar temperatury czujnikiem wewnętrznym (z korektą Offset) oraz obsługę pomiaru z czujnika zewnętrznego (z korektą Offset),
• wyznaczanie aktualnej temperatury (z uwzględnieniem czujników wewn./zewn. z ważeniem),
• czasowe podbicie komfortu (comfort prolongation),
• obsługę detekcji obecności poprzez magistralę (przełączenie do trybu comfort),
• tryb punktu rosy aktywowany poprzez magistralę oraz ocenę stanu okna poprzez magistralę,
• zgłaszanie przez magistralę stanów ochrony przed mrozem / ochrony cieplnej,
• wyjście wielkości regulacyjnej PI jako stała wartość (w %) lub jako sygnał przełączający (on/off), z możliwością rozdzielenia/współdzielenia torów grzania i chłodzenia.

Obsługa: przycisk i pokrętło

Przycisk wyboru trybu

• Krótkie naciśnięcie w trybie automatycznym przełącza pomiędzy trybami (zależnie od konfiguracji 3 lub 4 trybów pracy).
• Krótkie naciśnięcie podczas aktywnego trybu energy-savings lub protection uruchamia comfort prolongation.
• Dłuższe przytrzymanie (> 3 s) przełącza pomiędzy trybem automatycznym a trybem ręcznym (manual).
• Funkcje przycisku (przełączanie trybów / komfort czasowy) mogą zostać zablokowane parametrem.

Pokrętło nastawy

• W zestawie są dwa pokrętła: jedno do przesunięcia wartości zadanej (w górę/dół), drugie do bezpośredniej nastawy w zakresie 16…26 °C.
• Wybór sposobu działania pokrętła zależy od ustawienia parametru „target value setting”.
• Nastawa/przesunięcie wartości zadanej może zostać zablokowane parametrem.

Sygnalizacja LED (panel)

• 5× zielona LED: tryb ręczny oraz tryb pracy (comfort, pre-comfort, energy-savings, protection).
• 2× LED czerwone: alarm punktu rosy oraz otwarte okno.
• 2× LED czerwony/żółty: informacja o otwarciu zaworu (grzanie – czerwony, chłodzenie – żółty); brak świecenia oznacza, że oba zawory są zamknięte.

Uruchomienie (ETS) i wymagane elementy

• Do uruchomienia regulator należy zamontować w BTM UP 117, który zasila urządzenie i zapewnia transmisję po KNX.
• Po zdjęciu pokrętła dostępne są przycisk programowania oraz dioda programowania.
• BTM UP 117 oraz odpowiednia ramka DELTA nie są dostarczane z regulatorem i wymagają osobnego zamówienia.

Dane techniczne

• Zasilanie: przez podtynkowy bus transceiver module UP 117
• Pomiar temperatury – zakres: 0…+40 °C
• Rozdzielczość: 0,08 K
• Dokładność czujnika: ±1,0 K (warunki referencyjne), ±2,0 K (warunki otoczenia, w zakresie pomiarowym)
• Złącza: 10-pinowe złącze wtykowe do połączenia z UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (L × W × D): 55 × 55 × 16 mm (bez sprężyny)
• Masa: ok. 30 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Magistrala: SELV DC 24 V
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Temperatura pracy: -5…+45 °C
• Temperatura składowania: -25…+70 °C
• Wilgotność względna: 5…93% (bez kondensacji)
• Zgodność EMC: EN 61000-6-1 oraz EN 50090-2-2
• Normy: urządzenie zgodne z EN 50090-2-2

Montaż

• Montaż do instalacji stałych, w suchych pomieszczeniach, integracja w puszce podtynkowej.
• Panel jest mocowany do BTM UP 117 i przykręcany do ramki montażowej (zabezpieczenie śrubą).
• Zalecana lokalizacja: ściana wewnętrzna, ok. 1,5 m nad podłogą, min. 50 cm od sąsiedniej ściany; unikać wnęk, zasłon, źródeł ciepła, nasłonecznienia i przeciągów.
• Zalecenie instalacyjne: uszczelnić koniec rurki instalacyjnej, aby uniknąć błędów pomiaru od przeciągów.

Podsumowanie

Siemens UP 237K11 to estetyczny regulator temperatury pomieszczeniowej KNX do serii DELTA i-system, oferujący czytelną sygnalizację LED, wygodną obsługę przyciskiem i pokrętłem oraz możliwość pracy w instalacjach ogrzewania i/lub chłodzenia. W połączeniu z BTM UP 117 i aplikacją ETS umożliwia parametryzowaną regulację (dwustanową lub P/PI) oraz obsługę trybów pracy pomieszczenia dopasowanych do codziennego użytkowania.
