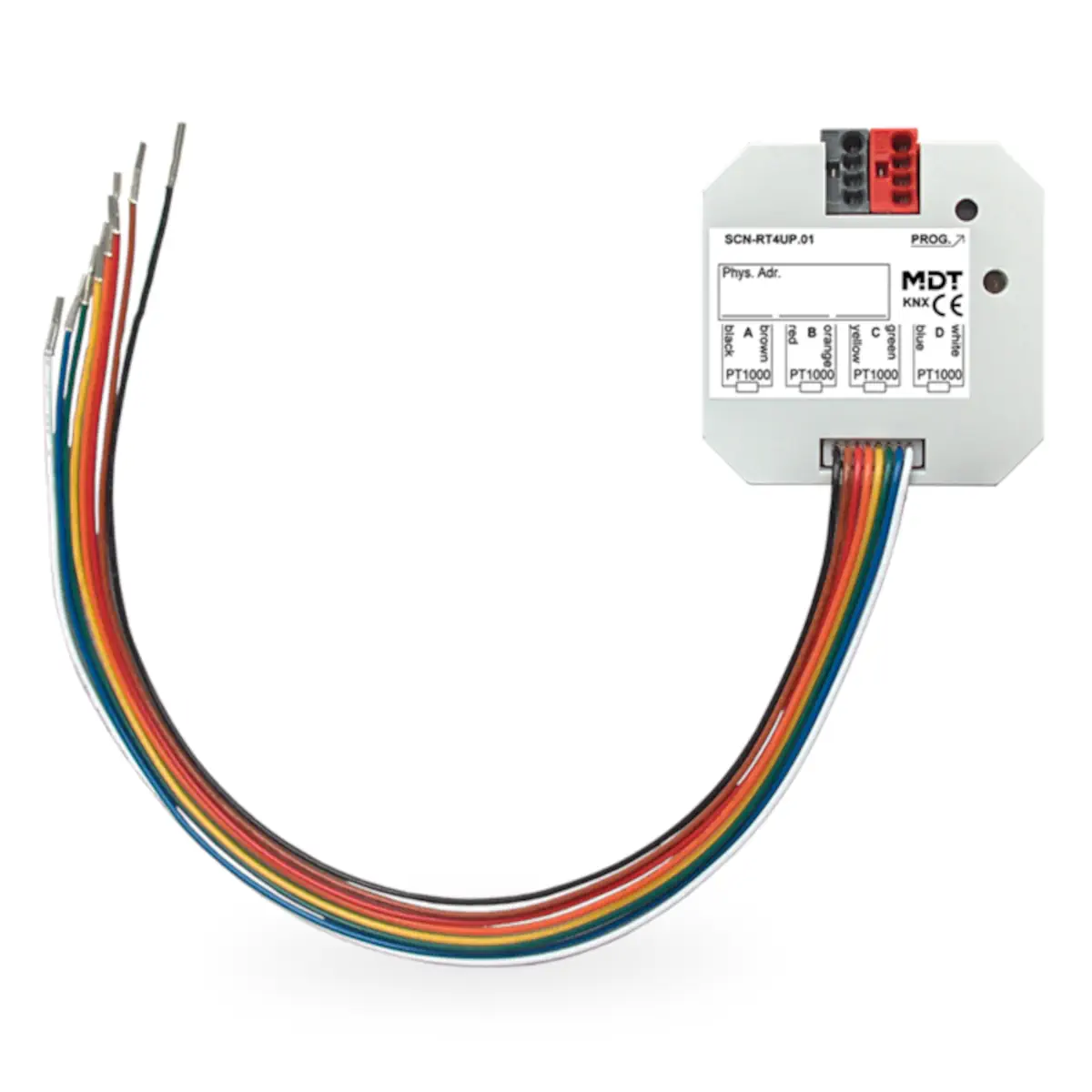

SCN-RT4UP.01 KNX regulator/czujnik temperatury 4-kanałowy, podtynkowy

SCN-RT4UP.01 to podtynkowy 4-kanałowy regulator/czujnik temperatury KNX firmy MDT, przeznaczony do uniwersalnych zastosowań regulacji temperatury. Model współpracuje z czujnikami PT1000 i obsługuje przewody czujników o długości do 12 m. Temperaturę może odbierać jako obiekt KNX lub bezpośrednio z podłączonych czujników PT1000, a wartość sterującą wysyła na magistralę jako obiekt 1-bitowy lub 1-bajtowy, zależnie od parametryzacji w ETS. Wersja UP jest przeznaczona do montażu podtynkowego w instalacjach stałych, w suchych pomieszczeniach.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-RT4UP.01
• Typ: regulator/czujnik temperatury KNX, 4-kanałowy, podtynkowy
• Zastosowanie: uniwersalne aplikacje regulacji temperatury
• Liczba kanałów: 4
• Obsługiwane czujniki: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Zakres pomiaru temperatury: -20 do +100°C
• Interfejs KNX: TP-256
• Tryby regulacji do wyboru: PI, dwupołożeniowy, PWM
• Tryby pracy: dzień / noc / ochrona przeciwzamrożeniowa / ochrona przed przegrzaniem
• Funkcja chłodzenia
• Wartości graniczne min./max. oraz pamięć min./max.
• Alarm ochrony przeciwzamrożeniowej i przed przegrzaniem
• Sprzężenie zwrotne stanu: przez obiekty statusowe HVAC i RHCC
• Ustawianie trybu pracy: przez obiekty Bit/Byte
• Wartość zadana: przez wizualizację, np. MDT VisuControl
• Zintegrowane sprzęgło magistralne
• Zasilanie: z magistrali KNX
• Stopień ochrony: IP20
• Wymiary: 41 x 41 x 12 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Regulator SCN-RT4UP.01 przeznaczony jest do realizacji funkcji regulacji temperatury w instalacjach KNX. W tym modelu temperatura może być pobierana bezpośrednio z podłączonych czujników PT1000 lub przekazywana do urządzenia jako obiekt KNX. Urządzenie jest przeznaczone do stałego montażu podtynkowego w suchych pomieszczeniach.

Funkcje i działanie

Tryby regulacji

• Do wyboru w ETS: PI, dwupołożeniowy oraz PWM.
• Obsługa trybów pracy: dzień, noc, ochrona przeciwzamrożeniowa oraz ochrona przed przegrzaniem.
• Dostępna funkcja chłodzenia.

Pomiar temperatury i nastawy

• Temperatura może być odbierana jako obiekt KNX lub bezpośrednio z podłączonych czujników PT1000.
• Wartość sterująca wysyłana jest na magistralę jako 1 Bit lub 1 Byte, zależnie od ustawień.
• Wartość zadana może być podawana przez wizualizację, np. MDT VisuControl.
• Tryb pracy może być ustawiany przez obiekty Bit/Byte.

Alarmy i pamięć

• Regulator przechowuje temperaturę minimalną i maksymalną.
• Po przekroczeniu zaprogramowanych wartości granicznych wysyłany jest telegram alarmowy.
• Dostępne są wartości graniczne min./max. oraz alarm ochrony przeciwzamrożeniowej i przed przegrzaniem.
• Programowalne cykliczne wysyłanie stanu.
• Status dostępny jest przez obiekty statusowe HVAC i RHCC.

Podłączenie i komunikacja KNX

• Interfejs: KNX TP-256
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali: typ. < 0,3 W
• Dostępne oprogramowanie aplikacyjne: ETS 3/4/5/6
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O
• Sprzęgło magistralne: zintegrowane

Dane techniczne

• Liczba kanałów: 4
• Obsługiwane czujniki temperatury: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Zakres pomiaru temperatury: -20 do +100°C
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 3/4/5/6
• Zasilanie: KNX bus
• Pobór mocy: typ. < 0,3 W
• Dopuszczalna średnica żyły dla zacisku magistrali KNX: 0,8 mm O, drut jednodrutowy
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm

Montaż

• Urządzenie jest przeznaczone do stałego montażu podtynkowego w suchych pomieszczeniach.
• Nie należy prowadzić przewodów czujników równolegle do przewodów sieciowych 230 VAC.
• Jeżeli w pobliżu znajdują się przewody 230 V, należy zachować odstępy wymagane przez odpowiednie normy i przepisy.
• Nie wolno instalować urządzenia w puszce podtynkowej wspólnie z przewodami 230 V.

Podsumowanie

MDT SCN-RT4UP.01 to 4-kanałowy regulator/czujnik temperatury KNX do montażu podtynkowego, współpracujący z czujnikami PT1000 o długości przewodu do 12 m. Urządzenie obsługuje regulację PI, dwupołożeniową i PWM, tryby dzień/noc/ochrona, funkcję chłodzenia, alarmy oraz pamięć min./max. Dzięki komunikacji KNX TP-256, zasilaniu z magistrali i zintegrowanemu sprzęgłu magistralnemu jest przeznaczone do stałych instalacji automatyki budynkowej w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie KNX do montażu podtynkowego: SCN-RT4UP.01, przeznaczone do współpracy z zewnętrznymi czujnikami temperatury PT1000.
• Zasilanie wyłącznie z magistrali KNX 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń KNX.
• Urządzenie przeznaczone jest do montażu podtynkowego w puszce instalacyjnej.
• Dopuszczalna pozycja montażu: dowolna.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania w warunkach odpowiadających temu stopniowi ochrony.
• Do urządzenia należy podłączać wyłącznie czujniki temperatury PT1000 zgodnie z przeznaczeniem produktu.
• Maksymalna długość przewodu przyłączeniowego czujnika PT1000 wynosi 12 m.
• W celu uniknięcia zakłóceń przewody pomiarowe PT1000 należy prowadzić oddzielnie od przewodów 230 V.
• Instalacja urządzenia w puszce podtynkowej wspólnie z przewodami 230 V jest niedozwolona.
• Przy podłączaniu należy stosować przewody zgodne z dokumentacją: przewód przyłączeniowy 0,25 mm², przewód KNX o średnicy 0,6…0,8 mm (drut jednodrutowy).
• Urządzenie należy eksploatować wyłącznie w zakresie temperatur otoczenia 0…45°C.
• Urządzenie należy przechowywać w zakresie temperatur od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.

Pliki do pobrania:
SCN-RT4UP.01 Karta katalogowa
