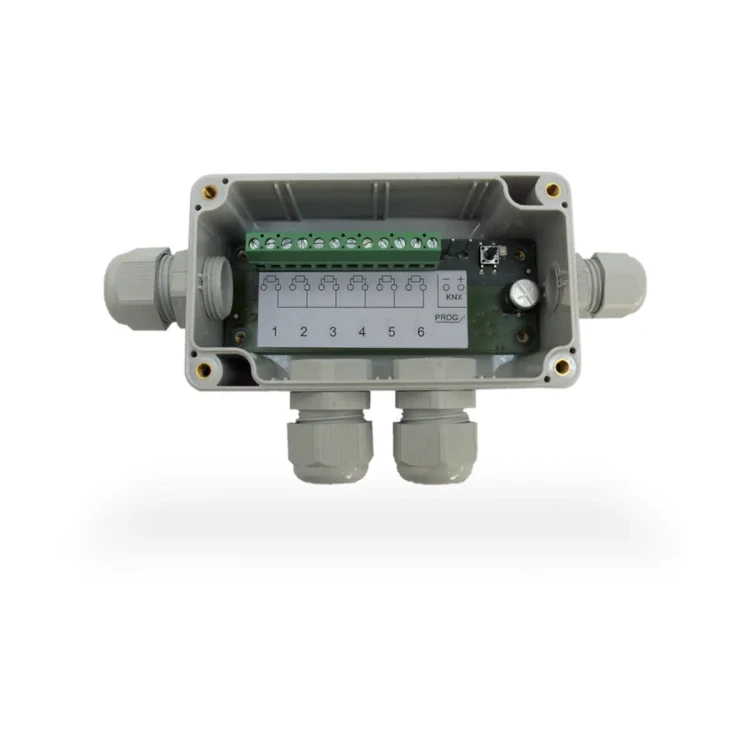

SCN-RT6AP.01 KNX regulator/czujnik temperatury 6-kanałowy, natynkowy

SCN-RT6AP.01 to natynkowy 6-kanałowy regulator/czujnik temperatury KNX firmy MDT, przeznaczony do uniwersalnych zastosowań regulacji temperatury w suchych pomieszczeniach. Urządzenie współpracuje z czujnikami PT1000 o długości przewodu do 12 m, a temperaturę może odbierać bezpośrednio z podłączonych czujników lub jako obiekt KNX. W zależności od parametryzacji w ETS wartość sterująca jest wysyłana na magistralę jako zmienna 1-bitowa lub 1-bajtowa.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-RT6AP.01
• Typ: regulator/czujnik temperatury KNX, 6-kanałowy, natynkowy
• Zastosowanie: uniwersalne aplikacje regulacji temperatury
• Montaż: natynkowy, do stałej instalacji w suchych pomieszczeniach
• Liczba kanałów: 6
• Obsługiwane czujniki temperatury: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Źródło temperatury: obiekt KNX lub podłączone czujniki PT1000
• Algorytmy regulacji: PI, dwupołożeniowa, PWM
• Wysyłanie wartości sterującej: 1 Bit lub 1 Byte na magistralę
• Tryby pracy: dzienny, nocny, przeciwzamrożeniowy, ochrony cieplnej
• Funkcje dodatkowe: wartości graniczne min./max., pamięć min./max., funkcja chłodzenia
• Alarmy: alarm przy odchyleniu od zaprogramowanych limitów oraz alarm ochrony przeciwzamrożeniowej / cieplnej
• Sprzężenie zwrotne: obiekty statusowe HVAC i RHCC
• Tryb pracy: ustawianie przez obiekty Bit/Byte
• Wartość zadana: przez wizualizację, np. MDT VisuControl
• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX
• Pobór mocy: typ. < 0,3 W
• Zintegrowany moduł sprzęgający magistralę
• Stopień ochrony: IP20
• Wymiary: 115 x 64 x 40 mm
• Oprogramowanie aplikacyjne: ETS 3/4/5/6
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Model SCN-RT6AP.01 przeznaczony jest do uniwersalnego sterowania temperaturą w instalacjach KNX. Jest to urządzenie w wersji natynkowej, przewidziane do stałego montażu w suchych pomieszczeniach. Współpracuje z czujnikami PT1000, przy czym maksymalna długość przewodu czujnika nie powinna przekraczać 12 m.

Funkcje i działanie

Odczyt temperatury i sterowanie

• Temperatura może być odbierana jako obiekt KNX lub bezpośrednio z podłączonych czujników PT1000.
• W zależności od ustawionych parametrów wartość sterująca jest wysyłana na magistralę jako zmienna 1 Bit lub 1 Byte.
• Charakterystyka regulatora jest ustawiana w ETS.

Algorytmy regulacji i tryby pracy

• Do wyboru są tryby regulacji: PI, dwupołożeniowa oraz PWM.
• Obsługiwane są tryby pracy: dzienny, nocny, przeciwzamrożeniowy oraz ochrony cieplnej.
• Urządzenie posiada funkcję chłodzenia.
• Tryb pracy może być ustawiany przez obiekty Bit/Byte.
• Wartość zadana może być przekazywana przez wizualizację, np. MDT VisuControl.

Alarmy, limity i pamięć

• Obsługa wartości granicznych min./max.
• Urządzenie zapisuje minimalną i maksymalną temperaturę.
• W przypadku odchylenia temperatury od zaprogramowanych limitów wysyłany jest telegram alarmowy.
• Temperatura ochrony przeciwzamrożeniowej jest parametryzowalna.
• Dostępny jest alarm ochrony przeciwzamrożeniowej / cieplnej.
• Możliwe jest programowalne cykliczne wysyłanie stanu.
• Sprzężenie zwrotne realizowane jest przez obiekty statusowe HVAC i RHCC.

Podłączenie elektryczne i integracja KNX

• Interfejs KNX: TP-256
• Zasilanie urządzenia: z magistrali KNX
• Zacisk magistralny KNX: przewód jednodrutowy 0,8 mm O
• Połączenie z czujnikami temperatury: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Zintegrowany moduł sprzęgający magistralę
• Oprogramowanie aplikacyjne: ETS 3/4/5/6

Dane techniczne

• Liczba kanałów: 6
• Obsługiwane czujniki temperatury: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Interfejs KNX: TP-256
• Dostępne oprogramowanie aplikacyjne: ETS 3/4/5/6
• Zacisk magistralny KNX: 0,8 mm O, żyła jednodrutowa
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Zakres pomiarowy temperatury: -20 do +100°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 115 x 64 x 40 mm

Montaż

• Urządzenie jest wykonane w wersji natynkowej.
• Przeznaczone jest do stałej instalacji w suchych pomieszczeniach.
• Maksymalna długość przewodu podłączonych czujników PT1000 nie powinna przekraczać 12 m.
• Przewodów czujników nie należy prowadzić równolegle do przewodów zasilających 230 VAC.
• Jeżeli w pobliżu znajdują się przewody 230 V, należy zachować wymagane odstępy zgodnie z obowiązującymi normami i przepisami.

Podsumowanie

MDT SCN-RT6AP.01 to 6-kanałowy, natynkowy regulator/czujnik temperatury do systemów KNX, przeznaczony do współpracy z czujnikami PT1000. Obsługuje regulację PI, dwupołożeniową i PWM, oferuje limity min./max., pamięć temperatur, alarmy oraz funkcję chłodzenia, a całość zasilana jest bezpośrednio z magistrali KNX. Dzięki wersji natynkowej, stopniowi ochrony IP20 i obsłudze przewodów czujników do 12 m jest to rozwiązanie do stałych instalacji w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: KNX regulator temperatury/czujnik 6-krotny natynkowy SCN-RT6AP.01 do współpracy z zewnętrznymi czujnikami temperatury PT1000.
• Urządzenie jest przeznaczone do montażu natynkowego.
• Stopień ochrony obudowy: IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków, bez narażenia na bezpośredni kontakt z wodą.
• Zasilanie i komunikacja realizowane są z magistrali KNX. Napięcie znamionowe KNX: 30 V DC SELV, zakres napięcia: 21 ... 31 V DC SELV.
• Podłączenie urządzenia należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń KNX.
• Do urządzenia można podłączać wyłącznie zewnętrzne czujniki temperatury PT1000, zgodnie z przeznaczeniem produktu.
• Maksymalna długość przewodu przyłączeniowego czujnika PT1000 wynosi 12 m.
• Aby ograniczyć zakłócenia, przewody pomiarowe należy prowadzić oddzielnie od przewodów 230 V.
• Instalacja urządzenia w puszce podtynkowej wspólnie z przewodami 230 V jest niedozwolona.
• Podłączenia wykonywać przy użyciu odpowiednich zacisków: zaciski śrubowe dla przewodów o przekroju 0,5 ... 2,5 mm² oraz złącze KNX dla przewodów o średnicy 0,6 ... 0,8 mm, drut jednodrutowy.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0 ... 45 °C, temperatura przechowywania -20 ... +55 °C, wilgotność powietrza poniżej 95 %.
• Urządzenie współpracuje z pomiarem temperatury w zakresie -20 ... +100 °C; stosowanie poza parametrami określonymi przez producenta może powodować nieprawidłowe działanie.
• Produkt zawiera zintegrowany sprzęgacz magistralny KNX i jest przeznaczony do instalacji w systemach KNX TP-256.

Pliki do pobrania:
SCN-RT6AP.01 Karta katalogowa
