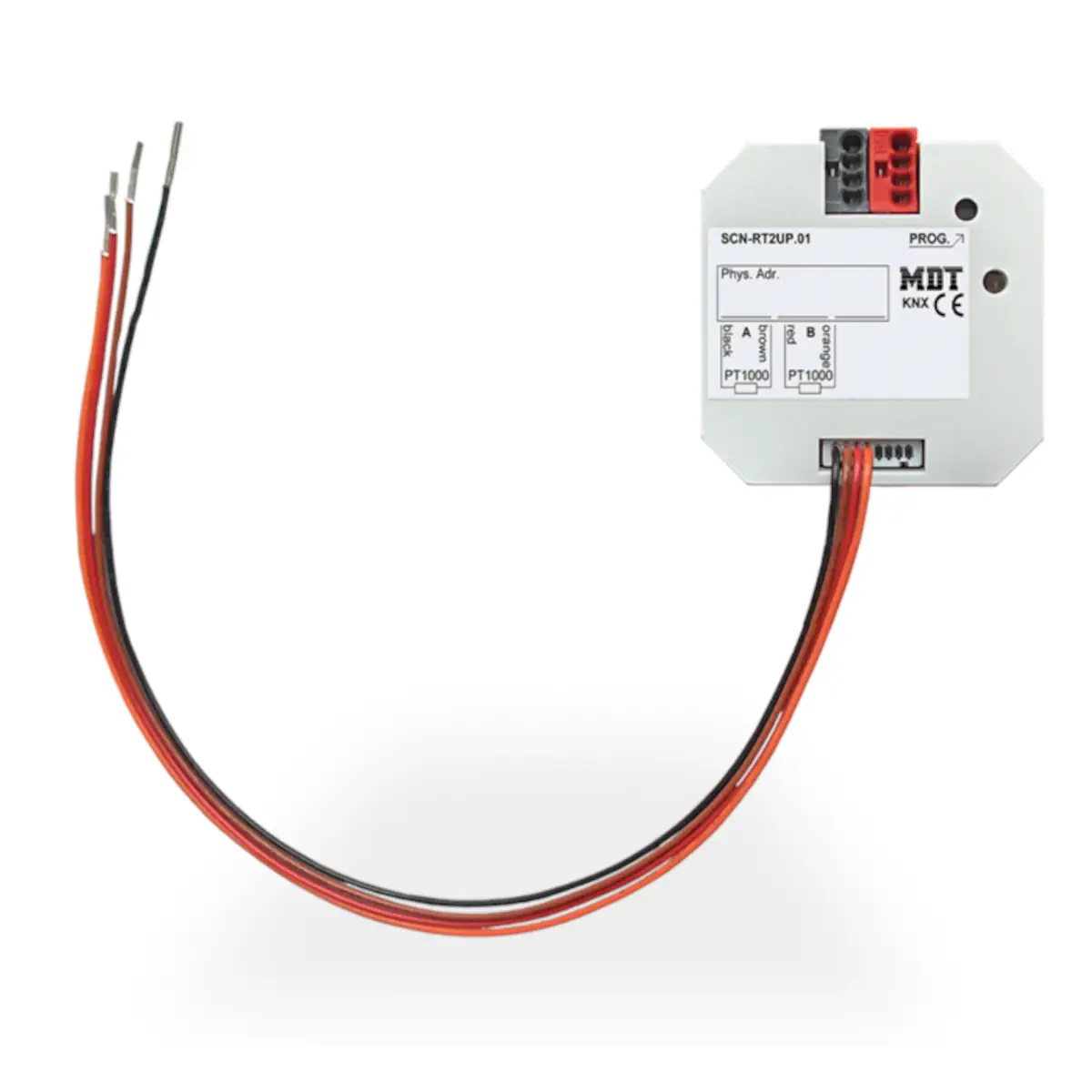

SCN-RT2UP.01 KNX regulator/czujnik temperatury 2-kanałowy, podtynkowy

SCN-RT2UP.01 to 2-kanałowy sterownik/czujnik temperatury KNX do montażu podtynkowego, przeznaczony do ogólnych zastosowań regulacji temperatury. Model współpracuje z czujnikami PT1000 i obsługuje przewody czujników o długości do 12 m. Temperaturę może odbierać bezpośrednio z podłączonych sensorów PT1000 lub jako obiekt KNX. W zależności od parametryzacji w ETS urządzenie wysyła na magistralę wartość sterującą jako 1-bit lub 1-bajt, obsługując charakterystyki regulacji PI, dwupołożeniową oraz PWM.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-RT2UP.01
• Typ: sterownik/czujnik temperatury KNX, 2-kanałowy, podtynkowy
• Zastosowanie: uniwersalne aplikacje regulacji temperatury
• Liczba kanałów: 2
• Obsługiwane czujniki: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Źródło temperatury: obiekt KNX lub bezpośrednio podłączone czujniki PT1000
• Typ regulacji wybierany w ETS: PI, dwupołożeniowy, PWM
• Wartość sterująca na magistralę: 1-bit lub 1-bajt
• Funkcje: wartości graniczne min./max., pamięć min./max., alarm ochrony przeciwmrozowej i ochrony przed przegrzaniem
• Tryby pracy: dzienny, nocny, ochrona przeciwmrozowa, ochrona przed przegrzaniem
• Dodatkowe funkcje: funkcja chłodzenia, programowalne cykliczne wysyłanie stanu
• Komunikacja statusowa: obiekty statusowe HVAC i RHCC
• Ustawianie trybu pracy: przez obiekty Bit/Byte
• Ustawianie wartości zadanej: przez wizualizację, np. MDT VisuControl, oraz przyciski MDT
• Moduł magistralny: zintegrowany moduł sprzęgający KNX
• Zasilanie: z magistrali KNX
• Stopień ochrony: IP20
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

SCN-RT2UP.01 przeznaczony jest do sterowania temperaturą w instalacjach KNX. Sprawdza się w ogólnych zastosowaniach regulacji temperatury wszędzie tam, gdzie wymagany jest podtynkowy, kompaktowy sterownik współpracujący z czujnikami PT1000.

• Odbiór temperatury z czujników PT1000 podłączonych bezpośrednio do urządzenia
• Możliwość pracy na podstawie temperatury przesyłanej jako obiekt KNX
• Wysyłanie wartości sterującej na magistralę KNX jako 1-bit lub 1-bajt
• Przeznaczenie do stałych instalacji w suchych pomieszczeniach

Funkcje i działanie

Pomiar i regulacja temperatury

• Urządzenie obsługuje 2 kanały i współpracuje z czujnikami PT1000.
• Temperatura może być pobierana bezpośrednio z czujników lub z obiektu KNX.
• Charakterystykę regulatora ustawia się w ETS.
• Dostępne typy regulacji: PI, dwupołożeniowa oraz PWM.
• W zależności od ustawień parametrów wartość sterująca jest wysyłana na magistralę jako 1-bit lub 1-bajt.

Alarmy, pamięć i tryby pracy

• Urządzenie zapisuje minimalną i maksymalną temperaturę.
• Po przekroczeniu zaprogramowanych wartości granicznych wysyłany jest telegram alarmowy.
• Temperatura ochrony przeciwmrozowej jest parametryzowana.
• Dostępne są tryby: dzienny, nocny, ochrona przeciwmrozowa oraz ochrona przed przegrzaniem.
• Urządzenie obsługuje funkcję chłodzenia.
• Dostępna jest informacja zwrotna statusu przez obiekty statusowe HVAC i RHCC.
• Tryb pracy może być ustawiany przez obiekty Bit/Byte.
• Wartość zadana może być podawana przez wizualizację, np. MDT VisuControl, oraz przyciski MDT.
• Możliwe jest programowalne cykliczne wysyłanie stanu.

Podłączenie elektryczne i komunikacja

• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX
• Moduł magistralny: zintegrowany moduł sprzęgający KNX
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O
• Przewody czujników PT1000: maksymalna długość 12 m
• Aby uniknąć zakłóceń, nie należy prowadzić przewodów czujników równolegle do przewodów sieciowych 230 VAC.
• Jeżeli w pobliżu znajdują się przewody 230 V, należy zachować wymagane odstępy zgodnie z obowiązującymi normami i przepisami.
• Nie wolno montować urządzenia w puszce podtynkowej razem z przewodami 230 V.

Dane techniczne

• Liczba kanałów: 2
• Obsługiwane czujniki temperatury: PT1000
• Maksymalna długość przewodu czujnika: 12 m
• Zakres pomiaru temperatury: -20 do +100°C
• Interfejs KNX: TP-256
• Obsługiwane wersje ETS: ETS 3 / 4 / 5 / 6
• Zacisk magistrali KNX: 0,8 mm O, przewód jednodrutowy
• Zasilanie: KNX bus
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 12 mm

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego.
• Przewidziane do stałej instalacji w suchych pomieszczeniach.
• Podczas instalacji należy unikać prowadzenia przewodów czujników równolegle do linii 230 VAC.
• W przypadku obecności przewodów 230 V w pobliżu należy zachować wymagane odstępy montażowe wynikające z norm i przepisów.
• Urządzenia nie należy instalować w puszce podtynkowej razem z przewodami 230 V.

Podsumowanie

MDT SCN-RT2UP.01 to 2-kanałowy, podtynkowy sterownik/czujnik temperatury KNX do współpracy z czujnikami PT1000. Oferuje wybór charakterystyki regulacji PI, dwupołożeniowej lub PWM, obsługuje alarmy i pamięć min./max., a także umożliwia wysyłanie wartości sterującej na magistralę jako 1-bit lub 1-bajt. Dzięki zasilaniu z KNX bus, kompaktowym wymiarom i montażowi podtynkowemu jest praktycznym rozwiązaniem do instalacji KNX w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: SCN-RT2UP.01 – KNX regulator temperatury / czujnik 2-kanałowy do montażu podtynkowego, przeznaczony do współpracy z zewnętrznymi czujnikami temperatury PT1000.
• Urządzenie jest przeznaczone wyłącznie do montażu podtynkowego w puszce instalacyjnej.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych i chronionych przed wodą oraz wilgocią.
• Zasilanie wyłącznie z magistrali KNX SELV 21–31 V DC, napięcie nominalne 30 V DC SELV.
• Montaż, podłączenie i uruchomienie wykonywać zgodnie z dokumentacją producenta oraz wymaganiami instalacji KNX.
• Do urządzenia można podłączyć maksymalnie dwa zewnętrzne czujniki temperatury PT1000.
• Maksymalna długość przewodu przyłączeniowego czujnika PT1000 wynosi 12 m.
• Aby uniknąć zakłóceń, przewody pomiarowe czujników należy prowadzić oddzielnie od przewodów 230 V.
• Niedopuszczalna jest instalacja urządzenia w puszce podtynkowej wspólnie z przewodami 230 V.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…45°C, wilgotność powietrza poniżej 95%.
• Przechowywać w temperaturze od -20 do +55°C.
• Podłączenie magistrali KNX wykonywać za pomocą zacisku KNX, zgodnie z parametrami przewidzianymi przez producenta.
