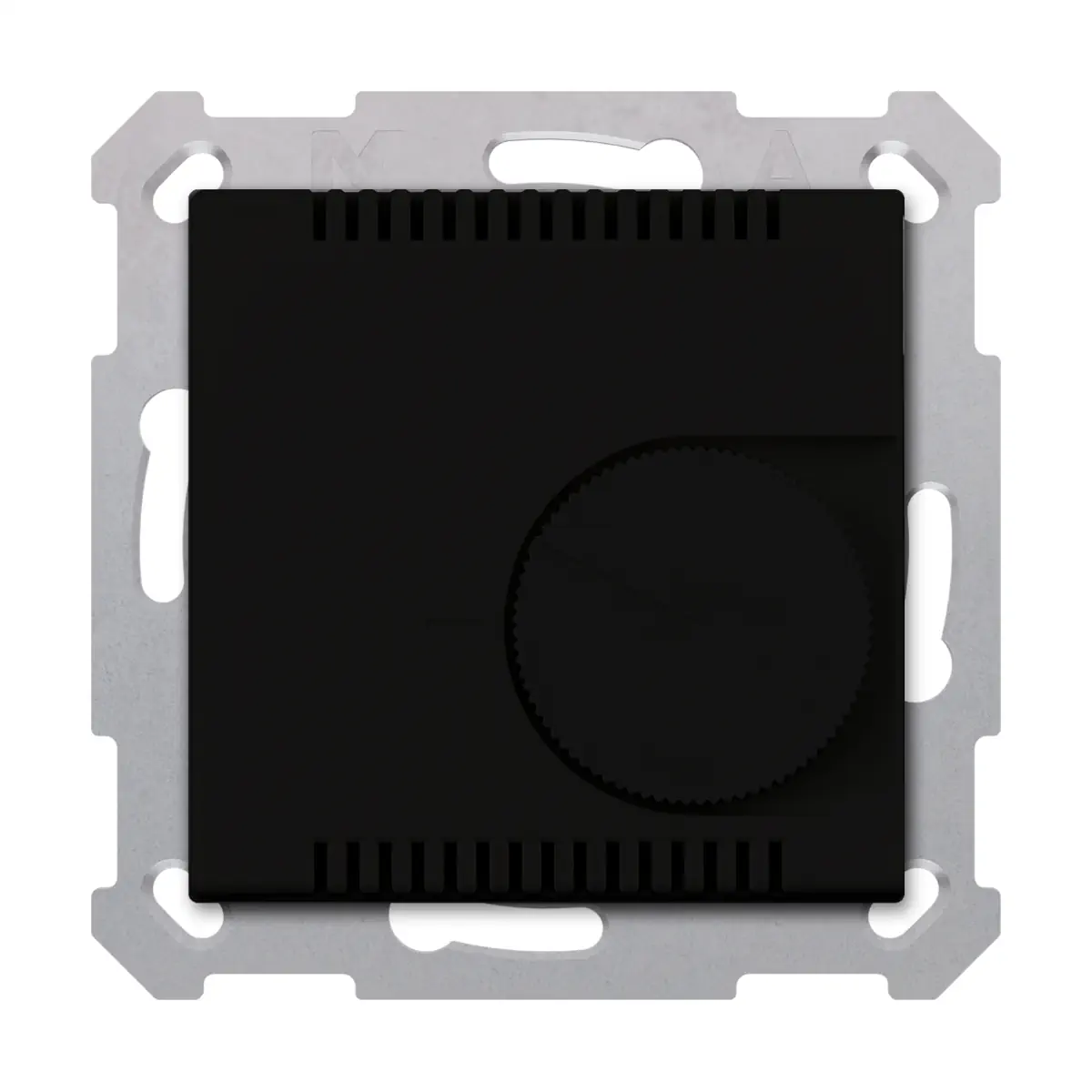

SCN-RT1UPE06.01 KNX regulator temperatury pomieszczenia 55, regulowany, czarny mat

SCN-RT1UPE06.01 to podtynkowy regulator temperatury pomieszczeniowej KNX z pokrętłem nastawy, przeznaczony do sterowania temperaturą wewnętrzną w suchych pomieszczeniach. Urządzenie pracuje w zakresie -10 do +50°C, jest zasilane z magistrali KNX i posiada zintegrowany moduł sprzęgający magistrali. Charakterystyka regulatora może być konfigurowana w ETS jako PI, dwupołożeniowa lub PWM, a wartość zadana pozostaje zapisana po zaniku napięcia. Wersja .01 przeznaczona jest do systemów 55 mm i ma wykończenie biały mat.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-RT1UPE06.01
• Typ: regulator temperatury pomieszczeniowej KNX z pokrętłem nastawy
• Montaż: podtynkowy, do stałych instalacji w suchych pomieszczeniach
• Format: 55 mm
• Kolor / wykończenie: biały mat
• Liczba kanałów: 1
• Zakres temperatury: -10 do +50°C
• Zasilanie: magistrala KNX
• Interfejs KNX: TP-256
• Regulacja: PI, dwupołożeniowa lub PWM
• Wartość zadana zapisywana po zaniku napięcia
• Ustawianie wartości zadanej przez obiekty Bit/Byte
• Ustawianie wartości zadanej także przez wizualizację, np. MDT VisuControl
• Limity min./max., alarm ochrony przeciwzamrożeniowej i pamięć wartości min./max.
• Tryby pracy: dzienny, nocny, ochrony przeciwzamrożeniowej i ochrony przed przegrzaniem
• Informacja zwrotna o stanie przez obiekty statusowe HVAC i RHCC
• Tryb pracy ustawiany przez obiekty Bit/Byte
• Zintegrowany moduł sprzęgający magistrali
• Pierścień nośny w zestawie
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 13 mm
• Gwarancja: 3 lata
• Produkcja w Niemczech, certyfikacja ISO 9001

Zastosowanie

Regulator SCN-RT1UPE06.01 służy do sterowania temperaturą wewnętrzną w instalacjach KNX. Jest przeznaczony do montażu podtynkowego w suchych pomieszczeniach i do stałych instalacji.

Urządzenie pasuje do systemów 55 mm, w tym:

• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Regulacja temperatury

• Regulator mierzy temperaturę i wysyła telegramy zależnie od parametryzacji.
• W ETS można wybrać charakterystykę regulatora: PI, dwupołożeniową lub PWM.
• Urządzenie przeznaczone jest do regulacji temperatury pomieszczeniowej w zakresie -10 do +50°C.

Nastawa i tryby pracy

• Wartość zadana może być ustawiana przez obiekty Bit/Byte.
• Wartość zadana może być również ustawiana z poziomu wizualizacji, np. MDT VisuControl.
• Wartość zadana jest zachowywana po zaniku napięcia.
• Tryb pracy może być ustawiany przez obiekty Bit/Byte.
• Dostępne są tryby: dzienny, nocny, ochrony przeciwzamrożeniowej oraz ochrony przed przegrzaniem.

Nadzór temperatury i alarmy

• Regulator zapamiętuje minimalną i maksymalną temperaturę.
• W przypadku wyjścia temperatury poza zaprogramowane wartości graniczne wysyłany jest telegram alarmowy.
• Temperatura ochrony przeciwzamrożeniowej jest parametryzowana.
• Informacja zwrotna o stanie realizowana jest przez obiekty statusowe HVAC i RHCC.

Podłączenie KNX i konfiguracja

• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Zacisk przyłączeniowy KNX: przewód 0,8 mm O, drut jednodrutowy
• Oprogramowanie aplikacyjne: ETS 3/4/5
• Do projektowania i uruchomienia zalecane jest użycie ETS.

Dane techniczne

• Konfiguracja: RTC
• Liczba kanałów: 1
• Zakres pomiaru temperatury: -10 do +50°C
• Interfejs KNX: TP-256
• Dostępne oprogramowanie aplikacyjne: ETS 3/4/5
• Zacisk KNX: 0,8 mm O, drut jednodrutowy
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,25 W
• Zakres temperatury pracy: -10 do +50°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 55 x 55 x 13 mm

Montaż

• Montaż podtynkowy do stałych instalacji w suchych pomieszczeniach.
• Urządzenie dostarczane jest z pierścieniem nośnym.
• Przystosowane do osprzętu w standardzie 55 mm.

Podsumowanie

MDT SCN-RT1UPE06.01 to podtynkowy regulator temperatury pomieszczeniowej KNX z pokrętłem nastawy, przeznaczony do systemów 55 mm. Oferuje wybór sposobu regulacji PI, dwupołożeniowej lub PWM, zapis wartości zadanej po zaniku napięcia, obsługę limitów min./max. i alarmów temperaturowych oraz komunikację przez magistralę KNX. Dzięki kompaktowym wymiarom, zintegrowanemu sprzęgłu magistrali i dołączonemu pierścieniowi nośnemu stanowi praktyczne rozwiązanie do sterowania temperaturą w pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: KNX regulator temperatury pomieszczenia SCN-RT1UPE06.01.
• Urządzenie przeznaczone do pomiaru i regulacji temperatury wewnątrz pomieszczeń.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz suchych pomieszczeń.
• Montaż podtynkowy (UP). Urządzenie należy instalować w puszce instalacyjnej, z wykorzystaniem dołączonego pierścienia montażowego.
• Zasilanie wyłącznie z magistrali KNX o napięciu znamionowym 30 V DC SELV, w dopuszczalnym zakresie 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie przez właściwe złącze KNX (KNX Steckklemme), zgodnie z systemem KNX.
• Do podłączenia przewodu KNX stosować przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest wykonywana zgodnie z wymaganiami dla obwodów SELV oraz dokumentacją systemu KNX.
• Urządzenie posiada zintegrowany czujnik temperatury; należy je użytkować wyłącznie w zakresie pomiarowym i roboczym od -10 do +50 °C.
• Dopuszczalna temperatura przechowywania wynosi od -20 do +55 °C.
• Dopuszczalna wilgotność powietrza poniżej 95%. Kondensacja nie jest dopuszczalna.
• Nie stosować produktu w miejscach narażonych na skraplanie wilgoci, zalanie lub bezpośredni kontakt z wodą.
• Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem, tj. do regulacji temperatury pomieszczeń w instalacjach KNX.
• Pozycja montażu dowolna, o ile montaż i podłączenie wykonano zgodnie z dokumentacją producenta.
