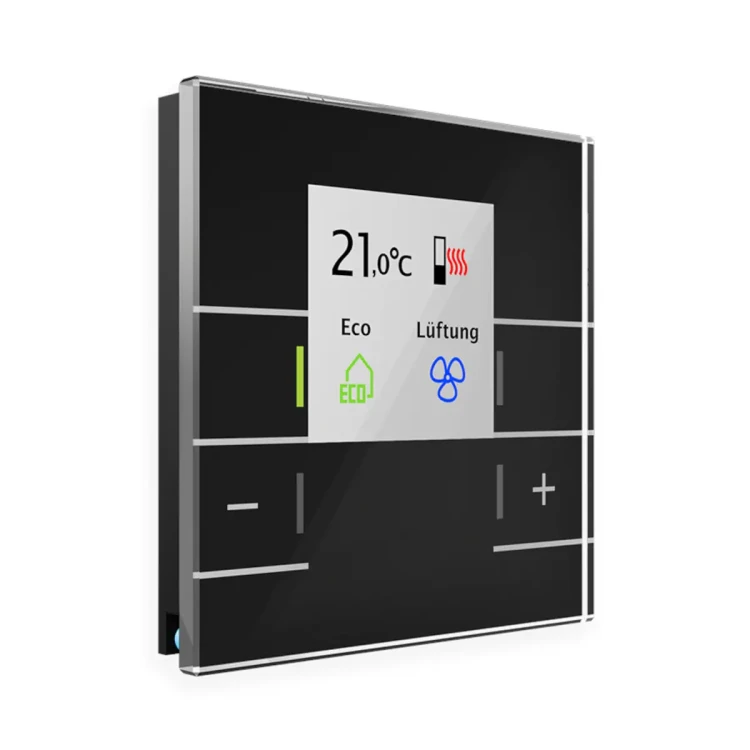

SCN-RTRGS.02S KNX szklany regulator temperatury pomieszczenia Smart z kolorowym wyświetlaczem, czarny

SCN-RTRGS.02S to pokojowy regulator temperatury KNX z serii Glas Room Temperature Controller Smart firmy MDT, wyposażony w aktywny kolorowy wyświetlacz oraz 4 powierzchnie sensorowe. Wersja Black ma czarną tylną część obudowy, umożliwia wskazanie funkcji i statusu, prezentację temperatury zadanej i rzeczywistej oraz wygodną zmianę nastawy za pomocą oddzielnych przycisków +/-. Model SCN-RTRGS.02S obsługuje wybierane typy regulacji 2-step, PI i PWM, a także sterowanie wentylacją w trybie ręcznym i automatycznym.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-RTRGS.02S
• Typ: KNX Glas Room Temperature Controller Smart with colour display
• Kolor: czarny
• Wersja: z aktywnym kolorowym wyświetlaczem i 4 powierzchniami sensorowymi
• Tylna część obudowy: czarna
• Wyświetlacz: aktywny, kolorowy, do wskazań funkcji i statusu
• Zakres pomiarowy: -10 ... +50 °C
• Prezentacja temperatury: zadana i rzeczywista
• Typ regulatora: wybierany: 2-step, PI lub PWM
• Zmiana nastawy: oddzielne przyciski +/-
• Obiekty do zmiany nastawy: 1 Bit +/-, 1 Byte lub 2 Byte absolute object
• Pamięć nastawy: zachowanie wartości zadanej przy zaniku zasilania magistrali
• Funkcje dodatkowe: pamięć temperatury min./max., komunikaty oraz alarm ochrony przed mrozem i wysoką temperaturą
• Zmiana trybu pracy: przez obiekt Bit/Byte
• Sterowanie wentylacją: ręczne i automatyczne
• Diagnostyka: 14 Byte object for plain text diagnosis
• Montaż: w puszce instalacyjnej z dołączoną ramką montażową
• Zalecana wysokość montażu: 1,60 m
• Wymiary (wys. x szer.): 92 x 92 mm
• Sprzęgacz magistralny: zintegrowany
• Gwarancja: 3 lata

Zastosowanie

Regulator SCN-RTRGS.02S przeznaczony jest do kontroli temperatury w pomieszczeniach w instalacjach KNX. Urządzenie łączy pomiar temperatury, zmianę nastawy, wskazanie statusu na aktywnym wyświetlaczu oraz sterowanie wentylacją.

Funkcje i działanie

Wyświetlacz i obsługa

• Aktywny kolorowy wyświetlacz służy do wskazań funkcji i statusu.
• Na wyświetlaczu prezentowana jest temperatura zadana i rzeczywista.
• Możliwy jest wybór koloru tła wyświetlacza oraz jasności; dostępne tło białe lub czarne.
• Obsługa odbywa się za pomocą 4 powierzchni sensorowych.
• Wygodna zmiana nastawy realizowana jest przez oddzielne przyciski + i -.

Regulacja temperatury

• Pokojowy regulator temperatury z zakresem pomiarowym -10 ... +50 °C.
• Do wyboru dostępny jest typ regulatora: 2-step, PI lub PWM.
• Możliwa jest praca jako jednostka rozszerzająca regulatora temperatury pomieszczenia.
• Zmiana nastawy może odbywać się przez 1 Bit +/-, 1 Byte lub 2 Byte absolute object.
• Wartość zadana jest zapamiętywana w przypadku zaniku zasilania magistrali.

Tryby pracy, alarmy i wentylacja

• Dostępna jest pamięć temperatury minimalnej i maksymalnej.
• Urządzenie obsługuje komunikaty oraz alarm ochrony przed mrozem i wysoką temperaturą.
• Zmiana trybu pracy realizowana jest przez obiekt Bit/Byte.
• Regulator obsługuje sterowanie wentylacją w trybie ręcznym i automatycznym.

Diagnostyka KNX

• Dostępny jest 14-bajtowy obiekt diagnostyczny dla komunikatów tekstowych.
• Urządzenie ma zintegrowany sprzęgacz magistralny.

Dane techniczne

• System: KNX
• Producent: MDT
• Model: SCN-RTRGS.02S
• Seria: Glas Room Temperature Controller Smart
• Kolor: czarny
• Tylna część obudowy: czarna
• Wyświetlacz: aktywny, kolorowy
• Liczba powierzchni sensorowych: 4
• Zakres pomiarowy: -10 ... +50 °C
• Wskazania na wyświetlaczu: temperatura zadana i rzeczywista
• Typy regulatora: 2-step, PI, PWM
• Zmiana nastawy: oddzielne przyciski +/-
• Obiekty do nastawy: 1 Bit +/-, 1 Byte lub 2 Byte absolute object
• Pamięć nastawy: tak, przy zaniku zasilania magistrali
• Zmiana trybu pracy: obiekt Bit/Byte
• Sterowanie wentylacją: ręczne i automatyczne
• Diagnostyka: 14 Byte object for plain text diagnosis
• Montaż: w puszce instalacyjnej z dołączoną ramką montażową
• Zalecana wysokość montażu: 1,60 m
• Wymiary (wys. x szer.): 92 x 92 mm
• Sprzęgacz magistralny: zintegrowany
• Gwarancja: 3 lata

Montaż

• Montaż odbywa się w puszce instalacyjnej z użyciem dołączonej ramki montażowej.
• Zalecana wysokość montażu wynosi 1,60 m.
• Wymiary urządzenia to 92 x 92 mm (wys. x szer.).

Podsumowanie

MDT SCN-RTRGS.02S to czarny regulator temperatury pokojowej KNX z aktywnym kolorowym wyświetlaczem i 4 powierzchniami sensorowymi. Model oferuje pomiar temperatury w zakresie -10 ... +50 °C, prezentację temperatury zadanej i rzeczywistej, wybór typu regulacji 2-step / PI / PWM, pamięć nastawy po zaniku zasilania magistrali, sterowanie wentylacją oraz funkcje diagnostyczne i alarmowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do kontaktu z wodą, wilgocią ani do stosowania na zewnątrz budynków.
• Montaż podtynkowy (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Podłączenie wyłącznie do magistrali KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21–31 V DC SELV.
• Produkt jest urządzeniem niskonapięciowym SELV. Podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym sposobem podłączenia KNX.
• Do podłączenia KNX stosować wyłącznie przewody o średnicy 0,6–0,8 mm, jednodrutowe (Massivleiter), zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dokumentacja wskazuje, że betauung (skraplanie) jest niedopuszczalne.
• Produkt użytkować wyłącznie w dopuszczalnej temperaturze otoczenia od 0 do 45°C.
• Produkt przechowywać wyłącznie w dopuszczalnym zakresie temperatur od -20 do +55°C.
• Dopuszczalna wilgotność otoczenia: poniżej 95%.
• Urządzenie wyposażone jest w zintegrowany czujnik temperatury i jest przeznaczone do pomiaru temperatury w zakresie od -10 do +50°C.
• Zalecana wysokość montażu: 1,6 m.
• Produkt należy instalować i użytkować zgodnie z przeznaczeniem jako szklany regulator temperatury pomieszczenia KNX.
• Nieprawidłowy montaż lub podłączenie może spowodować nieprawidłowe działanie regulacji temperatury lub komunikacji KNX.
