SCN-RT1UP06.01 KNX regulator temperatury pomieszczenia 55, czarny mat

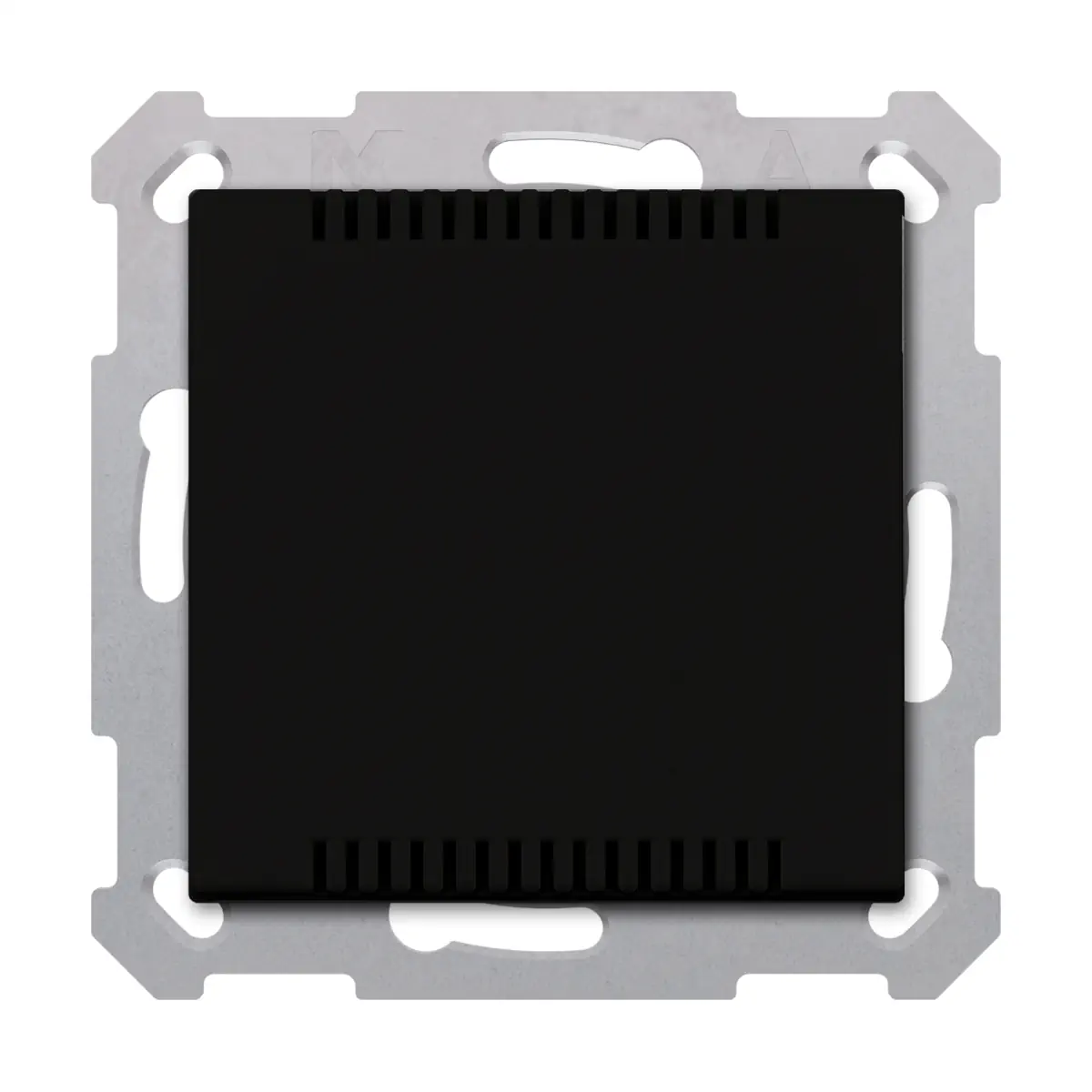

SCN-RT1UP06.01 to pokojowy regulator temperatury KNX marki MDT w wykończeniu czarny mat, przeznaczony do regulacji temperatury w pomieszczeniach. Jest to wersja z funkcją regulatora temperatury, przystosowana do osprzętu 55 mm, m.in. z serii MDT 55, GIRA E2, BERKER B3, BERKER B7, JUNG A 550 oraz Merten M-Pure. Urządzenie oferuje wybór typu regulacji 2-step, PI lub PWM, zapamiętywanie wartości zadanej po zaniku zasilania magistrali, obsługę nastawy przez obiekty Bit/Byte oraz zintegrowany sprzęgacz magistralny.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-RT1UP06.01
• Typ: pokojowy regulator temperatury KNX 55
• Wersja: z funkcją regulatora temperatury
• Kolor / wykończenie: czarny mat
• System: KNX
• Zastosowanie: regulacja temperatury pomieszczeń
• Zakres pomiarowy: -10 ... +50 °C
• Wybór typu regulatora: 2-step, PI, PWM
• Pamięć wartości zadanej: zachowanie setpointu po zaniku zasilania magistrali
• Regulacja wartości zadanej: przez obiekt Bit/Byte
• Zmiana trybu pracy: przez obiekt Bit/Byte
• Tryby pracy: dzienny / nocny / przeciwzamrożeniowy
• Pamięć temperatury min./max.: tak
• Komunikaty i alarmy: komunikaty oraz alarm ochrony przeciwzamrożeniowej i cieplnej
• Status: przez obiekty HVAC i RHCC
• Zmiana nastawy przez wizualizację: np. MDT VisuControl
• Montaż: w puszce instalacyjnej z użyciem dołączonej ramki montażowej
• Sprzęgacz magistralny: zintegrowany
• Gwarancja: 3 lata

Zastosowanie

Regulator SCN-RT1UP06.01 przeznaczony jest do kontroli temperatury w pomieszczeniach w instalacjach KNX. Dzięki kompatybilności z popularnymi seriami osprzętu 55 mm może być stosowany z następującymi liniami wzorniczymi:

• MDT assortment 55
• GIRA E2
• BERKER B3
• BERKER B7
• JUNG A 550
• Merten M-Pure

Funkcje i działanie

Regulacja temperatury

• Urządzenie służy do regulacji temperatury pomieszczeń.
• Zakres pomiaru temperatury wynosi -10 ... +50 °C.
• Dostępny jest wybór typu regulatora: 2-step, PI lub PWM.

Nastawa i tryby pracy

• Wartość zadana może być zmieniana przez obiekt Bit/Byte.
• Możliwa jest także zmiana nastawy przez wizualizację, np. MDT VisuControl.
• Po zaniku zasilania magistrali regulator zachowuje zapisaną wartość zadaną.
• Dostępne tryby pracy: dzienny, nocny oraz przeciwzamrożeniowy.
• Zmiana trybu pracy odbywa się przez obiekt Bit/Byte.

Pamięć, statusy i alarmy

• Urządzenie posiada pamięć temperatury minimalnej i maksymalnej.
• Obsługiwane są komunikaty oraz alarm ochrony przeciwzamrożeniowej i cieplnej.
• Status dostępny jest przez obiekty HVAC oraz RHCC.

Montaż i kompatybilność

• Regulator jest przystosowany do osprzętu 55 mm.
• Montaż odbywa się w puszce instalacyjnej z użyciem dołączonej ramki montażowej.
• Zintegrowany sprzęgacz magistralny ułatwia podłączenie do systemu KNX.

Dane techniczne

• Producent: MDT
• Model: SCN-RT1UP06.01
• System magistralny: KNX
• Typ urządzenia: regulator temperatury pokojowej
• Wersja: z regulatorem temperatury
• Wykończenie: czarny mat
• Zakres pomiaru temperatury: -10 ... +50 °C
• Typy regulatora: 2-step / PI / PWM
• Regulacja setpointu: obiekt Bit/Byte
• Zmiana setpointu przez wizualizację: tak, np. MDT VisuControl
• Pamięć wartości zadanej po zaniku zasilania magistrali: tak
• Tryby pracy: dzienny / nocny / przeciwzamrożeniowy
• Pamięć temperatury min./max.: tak
• Status: obiekty HVAC i RHCC
• Zmiana trybu pracy: obiekt Bit/Byte
• Montaż: w puszce instalacyjnej, z dołączoną ramką montażową
• Kompatybilność mechaniczna: serie osprzętu 55 mm
• Sprzęgacz magistralny: zintegrowany
• Gwarancja: 3 lata

Podsumowanie

MDT SCN-RT1UP06.01 to regulator temperatury pokojowej KNX w standardzie 55 mm, przeznaczony do montażu w puszce instalacyjnej i wykończony w kolorze czarny mat. Oferuje wybór typu regulacji 2-step, PI lub PWM, pamięć wartości zadanej po zaniku zasilania magistrali, obsługę przez obiekty Bit/Byte, współpracę z wizualizacją oraz status przez obiekty HVAC i RHCC. To praktyczne rozwiązanie do precyzyjnej regulacji temperatury pomieszczeń w systemach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do pomiaru i regulacji temperatury w pomieszczeniach wewnętrznych.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania w suchych wnętrzach. Nie należy narażać urządzenia na działanie wody, zalanie ani warunków atmosferycznych.
• Montaż podtynkowy (UP). Urządzenie należy instalować wyłącznie w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Urządzenie należy podłączać wyłącznie do magistrali KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Podłączenie należy wykonać zgodnie z właściwym schematem połączeń KNX/EIB oraz dokumentacją producenta. Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Do podłączenia KNX należy stosować odpowiednią złączkę KNX oraz przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Produkt należy użytkować wyłącznie w zakresie temperatur pracy od -10 do +50°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie posiada zintegrowany czujnik temperatury. Dla prawidłowego działania należy montować je w miejscu odpowiednim do pomiaru temperatury pomieszczenia.
• Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem, jako regulator temperatury pomieszczeń w systemie KNX.
