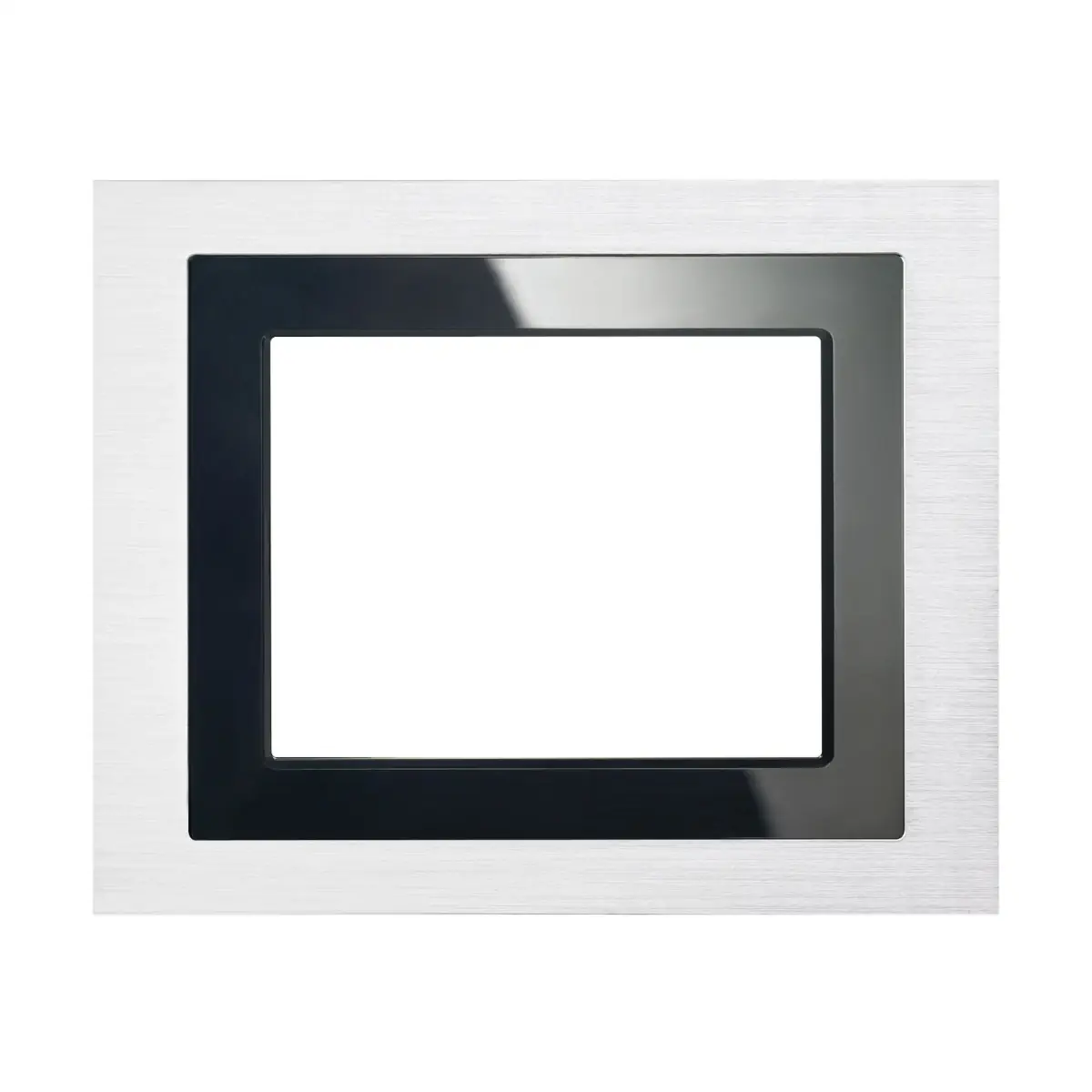

5WG1588-8AB13 S 588/13 Ramka do panelu UP 588/..3‚ stal nierdzewna

Siemens GAMMA instabus UP 588/13 (5WG1 588-2AB13) to wielofunkcyjny kolorowy panel dotykowy do systemów KNX, oparty o graficzny wyświetlacz TFT 320 × 240 px z rezystancyjnym ekranem dotykowym. Panel jest przeznaczony do prezentacji i obsługi funkcji instalacji (HVAC, oświetlenie, rolety itp. – zgodnie z konfiguracją KNX), a zasilanie w tej wersji realizowane jest z sieci AC 230 V.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 588/13
• Nr katalogowy: 5WG1 588-2AB13
• System: KNX
• Wyświetlacz: TFT kolorowy, 320 × 240 px (1/4 VGA) z LED podświetleniem
• Ekran dotykowy: rezystancyjny (analogowy) z powierzchnią czułą na dotyk
• Kolory: głębia 263 K (R,G,B 6-bit), 218 kolorów
• Podświetlenie: LED, ściemniane z poziomu interfejsu użytkownika
• Maks. liczba funkcji KNX: do 110 funkcji na 20 stronach obsługi i podglądu
• Funkcje aplikacyjne: programy czasowe z harmonogramami tygodniowymi, symulacja obecności, sceny, funkcje logiczne
• Trend: moduł trendów do graficznej prezentacji wartości stanu w czasie
• Alarmy: strona alarmów dla maks. 16 alarmów (podgląd i kasowanie) lub wykorzystanie warunków wyzwalania dla 16 zadań zdarzeniowych
• Zegar: wewnętrzny zegar czasu rzeczywistego (może pełnić rolę „master timera” w systemie KNX)
• Szablony interfejsu: wybór 1 z 4 różnych szablonów w ustawieniach systemowych

Zastosowanie

UP 588/13 to panel do wizualizacji i sterowania funkcjami w instalacjach KNX. W połączeniu z odpowiednim programem aplikacyjnym umożliwia tworzenie wielu stron obsługi oraz konfigurację funkcji takich jak harmonogramy tygodniowe, sceny, symulacja obecności czy logika.

Funkcje i obsługa

Interfejs dotykowy i wizualizacja

• Bezpośrednia obsługa poprzez ekran dotykowy.
• Graficzny wyświetlacz TFT 320 × 240 px z LED podświetleniem.
• Podświetlenie ściemniane z poziomu interfejsu.
• Żywotność podświetlenia: 70000 h (jasność > 50% jasności początkowej).

Programy, trendy i alarmy

• Do 110 funkcji KNX na 20 stronach sterowania i podglądu.
• Programy czasowe z tygodniowymi harmonogramami, symulacja obecności, sceny oraz funkcje logiczne.
• Trend module: graficzne przedstawienie wartości stanu w czasie.
• Alarmy: wyświetlanie i potwierdzanie do 16 alarmów lub użycie warunków wyzwalania dla 16 zadań zdarzeniowych.

Zasilanie i komunikacja KNX

• Napięcie magistrali (KNX): z linii magistralnej
• Pobór prądu z KNX: 5 mA
• Zasilanie zewnętrzne (UP 588/13): 230 V AC ±10%, 50/60 Hz

Elementy sterujące i sygnalizacja

• Przycisk programowania (Lerntaste): przełączanie trybu normalnego i adresowania
• Dioda LED programowania (czerwona): sygnalizacja trybu normalnego/adresowania
• Przycisk RESET: reset urządzenia w przypadku błędu

Złącza i okablowanie

Magistrala KNX

• Złącze: zacisk magistralny KNX, bezśrubowy
• Przewody: 0,6…0,8 mm średnicy, jednodrutowe
• Długość odizolowania: 5 mm

Zasilanie 230 V AC (UP 588/13)

• Długość odizolowania: 6…7 mm
• Dopuszczalne przekroje przewodów:
  • 0,5…2,5 mm² jednodrutowe
  • 0,5…1,5 mm² wielodrutowe (linka)
• Zaciski (230 V): 1 – PE (uziemienie), 2 – N (neutralny), 3 – L (faza)

USB

• Gniazdo: Mini-USB typ B (do ładowania obrazów i symboli – użycie w razie potrzeby)
• Przewód USB: w zestawie, długość 1 m
• Transmisja: 480 MBit/s

Dane mechaniczne

• Obudowa (panel): tworzywo sztuczne
• Wymiary modułu wyświetlacza (S × W × G): 157 × 131 × 60 mm
• Wymiary ramek design (S × W × G): 194 × 156 × 5 mm
• Wymiary ramki passe-partout (S × W): 152 × 123 mm
• Głębokość montażowa w puszce: 64 mm
• Montaż: przykręcany do odpowiedniej puszki podtynkowej
• Wymiary puszki montażowej (S × W × G): 161,5 × 135 × 64 mm (nie jest w zestawie)
• Masa: ok. 510 g

Warunki pracy i normy

• Kompatybilność EMC: EN 50090-2-2
• Temperatura pracy: 0°C…+45°C
• Temperatura składowania: -25°C…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Oznaczenia: KNX/EIB, CE

Wymagane akcesoria (zamawiane osobno)

• Ramka design aluminium: 5WG1 588-8AB12
• Ramka design stal nierdzewna (design): 5WG1 588-8AB13
• Ramka design szkło czarne: 5WG1 588-8AB14
• Ramka design szkło białe: 5WG1 588-8AB15
• Puszka podtynkowa/puszka do ścian pustych: 5WG1 588-8EB01

Montaż – kluczowe wymagania

• Przeznaczony do stałej instalacji wewnątrz, w suchych pomieszczeniach.
• Wymagany otwór montażowy: 161,5 × 135 × 64 mm; minimalna głębokość: 64 mm.
• Przewód magistrali KNX i przewód zasilania należy wprowadzać oddzielnymi przepustami; w puszce zachować min. 10 mm odstępu między przewodami.
• Napięcie sieciowe należy załączyć dopiero po pełnym montażu i poprawnym osadzeniu złącz.

Podsumowanie

Siemens UP 588/13 (5WG1 588-2AB13) to zaawansowany panel dotykowy KNX z kolorowym ekranem 320 × 240 px, ściemnianym podświetleniem LED oraz funkcjami wizualizacji i sterowania (do 110 funkcji na 20 stronach). Wbudowany zegar czasu rzeczywistego, obsługa trendów i alarmów oraz możliwość wgrywania własnych obrazów i symboli przez USB sprawiają, że panel dobrze sprawdza się jako centralny punkt obsługi instalacji KNX w budynkach mieszkalnych i użytkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE zgodnie z dyrektywą kompatybilności elektromagnetycznej oraz dyrektywą niskonapięciową.
• Model S 588/13 jest urządzeniem przeznaczonym do zasilania 230 V AC ±10%, 50/60 Hz.
• Urządzenie jest przeznaczone wyłącznie do stałej instalacji wewnątrz budynków, w pomieszczeniach suchych.
• Montaż, podłączenie i uruchomienie mogą być wykonywane wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Urządzenie może być używane wyłącznie z przewidzianymi przez producenta akcesoriami, w szczególności z dedykowaną puszką podtynkową 5WG1 588-8EB01.
• W puszce podtynkowej nie wolno instalować innych urządzeń 230 V, które nie należą do zestawu, ani prowadzić przez nią przelotowo dodatkowych przewodów 230 V.
• Przed włączeniem napięcia sieciowego urządzenie musi być całkowicie zamontowane, a złącze zasilania prawidłowo i pewnie osadzone.
• Należy bezwzględnie zachować bezpieczną separację między przewodem magistrali KNX a przewodami zasilania 230 V. Przewody te nie mogą być wprowadzane do puszki tym samym otworem, a wewnątrz puszki należy zachować odstęp co najmniej 10 mm.
• Należy ściśle przestrzegać kolejności i oznaczeń podłączeń naniesionych na obudowie urządzenia. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Podczas montażu, demontażu i wymiany ramki nie wolno wywierać bezpośredniego nacisku na wyświetlacz.
• Przy usuwaniu folii ochronnej z powierzchni wyświetlacza nie używać ostrych przedmiotów ani narzędzi.
• Przy demontażu zacisku magistrali nie wolno podważać go od spodu, ponieważ grozi to zwarciem.
• Przycisk reset należy używać wyłącznie w przypadku błędu urządzenia i tylko zgodnie z instrukcją producenta.
• Przed demontażem urządzenia lub wymianą ramki należy odłączyć zasilanie.
• Powierzchnia ekranu dotykowego jest podatna na zarysowania. Do czyszczenia należy używać wyłącznie miękkiej, lekko wilgotnej ściereczki oraz ewentualnie łagodnego środka do szkła. Nie stosować środków zawierających rozpuszczalniki ani szorstkich materiałów czyszczących.
• Produkt jest przeznaczony do pracy w temperaturze otoczenia od 0°C do +45°C, przy wilgotności względnej 5% do 93% bez kondensacji.
