5WG1588-8AB12 S 588/12 Ramka do panelu UP 588/..3‚ aluminium

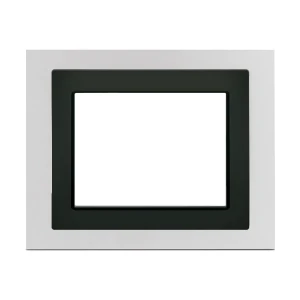

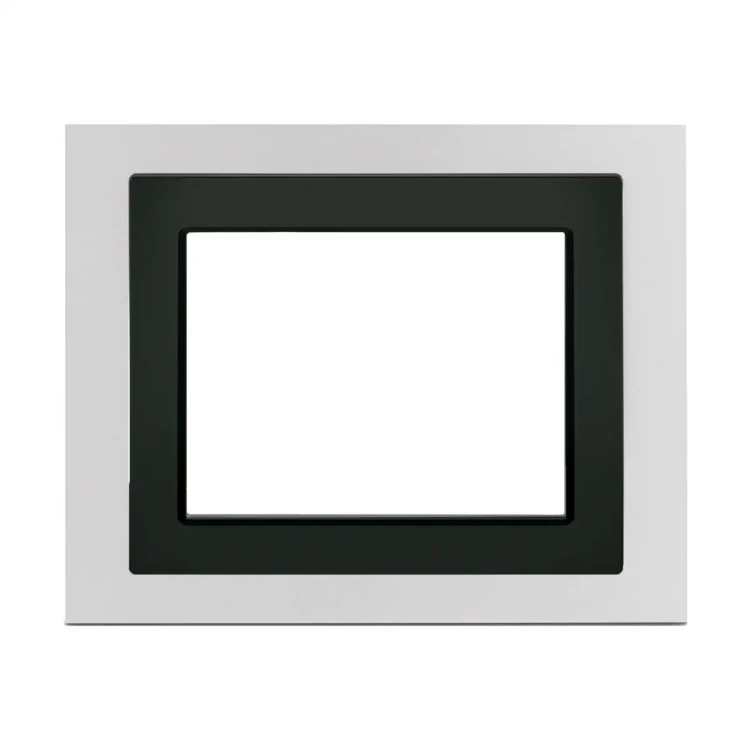

S 588/12 to aluminiowa ramka designerska (Designrahmen Aluminium) przeznaczona do kolorowego panelu dotykowego KNX z serii UP 588 (GAMMA instabus). Ramka stanowi wymagane wyposażenie dodatkowe do kompletnego montażu i wykończenia panelu w instalacji. Oznaczenie zamówieniowe: 5WG1 588-8AB12.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: S 588/12
• Oznaczenie zamówieniowe: 5WG1 588-8AB12
• Typ: ramka designerska (Designrahmen)
• Wykonanie: aluminium
• Przeznaczenie: ramka do panelu dotykowego UP 588 (KNX)

Zastosowanie

Ramka S 588/12 jest elementem wykończeniowym do panelu dotykowego UP 588. W systemie UP 588 wybór jednej z ramek designerskich jest wymagany jako akcesorium do montażu i estetycznego wykończenia urządzenia.

Dane techniczne

• Wymiary zewnętrzne ramki (S x W x G): 194 x 156 x 5 mm

Montaż

• Ramka designerska jest nakładana na urządzenie po zamocowaniu modułu wyświetlacza.
• Należy zwrócić uwagę na kierunek montażu ramki.
• Ramka jest utrzymywana przez założenie i zatrzaśnięcie ramki passe-partout na wyświetlaczu.
• Uwaga: nie należy wywierać bezpośredniego nacisku na wyświetlacz podczas montażu.

Pielęgnacja

• Ramkę można czyścić typowymi środkami czyszczącymi bez rozpuszczalników.

Podsumowanie

Siemens S 588/12 (5WG1 588-8AB12) to aluminiowa ramka designerska stanowiąca wymagane akcesorium dla panelu dotykowego UP 588. Zapewnia estetyczne wykończenie montażu i jest przystosowana do instalacji poprzez nasadzenie na urządzenie oraz zablokowanie ramką passe-partout.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens 5WG1588-8AB12 S 588/12 – ramka aluminiowa do panelu UP 588/..3.
• Produkt jest pasywnym akcesorium montażowym i wykończeniowym. Nie jest samodzielnym urządzeniem elektrycznym, sterującym ani wykonawczym.
• Ramkę należy stosować wyłącznie z kompatybilnymi panelami Siemens UP 588/..3, zgodnie z dokumentacją techniczną producenta.
• Przed montażem należy sprawdzić zgodność ramki z typem panelu, sposobem zabudowy oraz warunkami instalacji.
• Montaż, wymiana i prace serwisowe powinny być wykonywane przez wykwalifikowany personel posiadający znajomość systemów automatyki budynkowej i dokumentacji urządzenia.
• Przed rozpoczęciem prac przy panelu należy zapewnić bezpieczne warunki pracy. W pobliżu mogą znajdować się elementy lub przewody pod napięciem.
• Jeżeli dokumentacja panelu lub warunki instalacji tego wymagają, przed montażem lub demontażem ramki należy odłączyć zasilanie odpowiedniej części systemu.
• Nie montować ramki przy użyciu nadmiernej siły. Może to uszkodzić ramkę, panel, uchwyty montażowe lub powierzchnię ściany.
• Nie stosować produktu, jeśli ramka jest pęknięta, zdeformowana, zarysowana w sposób mogący powodować skaleczenie, zabrudzona albo nie zapewnia stabilnego osadzenia panelu.
• Podczas montażu należy uważać na krawędzie aluminiowe oraz elementy panelu, aby uniknąć skaleczeń, zarysowania powierzchni lub uszkodzenia wyświetlacza.
• Nie należy samodzielnie modyfikować, ciąć, wiercić, piłować, kleić ani naprawiać ramki. Zmiany konstrukcyjne mogą pogorszyć stabilność montażu i estetykę zabudowy.
• Po montażu należy sprawdzić prawidłowe osadzenie ramki, stabilność panelu oraz brak naprężeń mechanicznych na obudowie urządzenia.
• Produkt należy chronić przed uderzeniami, upadkiem, wilgocią, substancjami chemicznymi, środkami ściernymi oraz uszkodzeniami mechanicznymi.
• Do czyszczenia stosować miękką, suchą lub lekko wilgotną ściereczkę. Nie używać agresywnych detergentów, rozpuszczalników ani materiałów ściernych.
• Małe elementy montażowe należy przechowywać poza zasięgiem dzieci. Produkt nie jest zabawką i nie jest przeznaczony do użytku przez osoby nieprzeszkolone.
• Produkt jako pasywne akcesorium montażowe nie wymaga samodzielnego oznakowania CE, chyba że odrębne przepisy lub dokumentacja producenta stanowią inaczej.
• Zużytą, uszkodzoną lub niekompletną ramkę należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych, metali i elementów wyposażenia automatyki.
