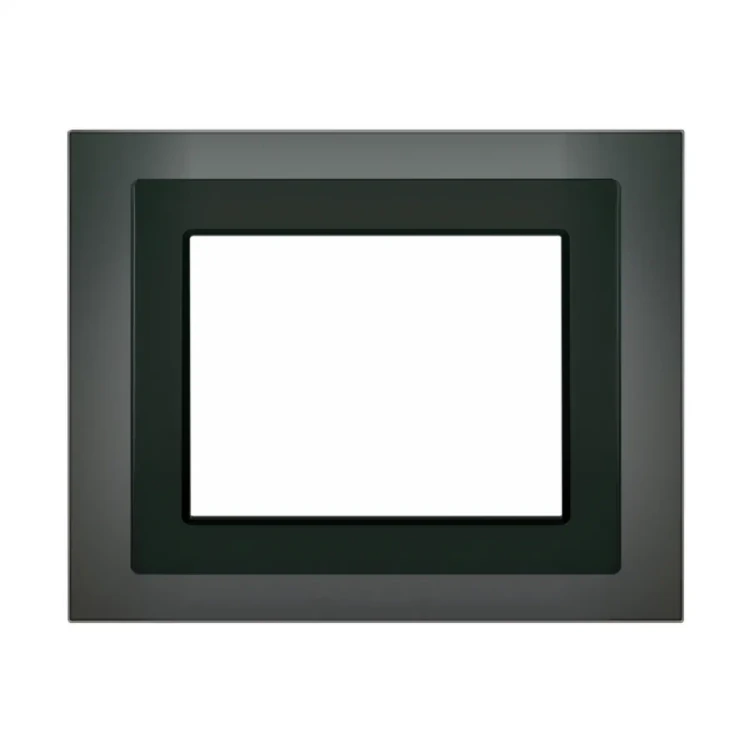

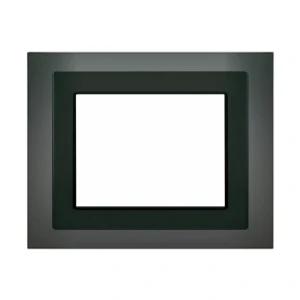

5WG1588-8AB14 S 588/14 Ramka do panelu UP 588/..3‚ czarne szkło

S 588/14 (nr katalogowy 5WG1 588-8AB14) to dekoracyjna ramka w wersji szkło czarne, przeznaczona jako wymagane akcesorium do kolorowego panelu dotykowego KNX UP 588 (GAMMA instabus). Ramka stanowi element wykończeniowy montowany na froncie urządzenia po zamocowaniu modułu wyświetlacza w odpowiedniej puszce podtynkowej.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model / oznaczenie: S 588/14
• Nr katalogowy: 5WG1 588-8AB14
• Typ: dekoracyjna ramka do panelu dotykowego UP 588
• Wykonanie: szkło, kolor czarny
• Wymiary zewnętrzne ramki (S x W x G): 194 x 156 x 5 mm

Zastosowanie

Ramka S 588/14 (5WG1 588-8AB14) jest przeznaczona do zastosowania z kolorowym panelem dotykowym UP 588 jako element wykończeniowy i estetyczny frontu urządzenia.

Montaż i demontaż

• Po zamocowaniu modułu wyświetlacza i usunięciu folii ochronnej z powierzchni ekranu ramkę nakłada się na urządzenie.
• Podczas montażu należy zwrócić uwagę na kierunek montażu ramki.
• Ramka jest utrzymywana po zamontowaniu passe-partout (zatrzaskiwanego na wyświetlaczu).
• Przy demontażu/wymianie ramki należy najpierw odłączyć zasilanie urządzenia i usunąć passe-partout.
• Uwaga montażowa: nie należy wywierać bezpośredniego nacisku na wyświetlacz.

Dane techniczne

• Wymiary zewnętrzne (S x W x G): 194 x 156 x 5 mm
• Kolor / wykończenie: szkło czarne

Podsumowanie

Siemens S 588/14 (5WG1 588-8AB14) to czarna, szklana ramka dekoracyjna do panelu dotykowego UP 588 w systemach KNX. Jest przeznaczona do montażu na froncie urządzenia jako element wykończeniowy, z zachowaniem właściwego kierunku montażu oraz bez nacisku na powierzchnię wyświetlacza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens 5WG1588-8AB14 S 588/14 – ramka do panelu UP 588/..3, wykonanie: czarne szkło.
• Produkt jest pasywnym akcesorium montażowym i wykończeniowym. Nie jest samodzielnym urządzeniem elektrycznym, sterującym ani wykonawczym.
• Ramkę należy stosować wyłącznie z kompatybilnymi panelami Siemens UP 588/..3, zgodnie z dokumentacją techniczną producenta.
• Przed montażem należy sprawdzić zgodność ramki z typem panelu, sposobem zabudowy oraz warunkami instalacji.
• Montaż, wymiana i prace serwisowe powinny być wykonywane przez wykwalifikowany personel posiadający znajomość systemów automatyki budynkowej i dokumentacji urządzenia.
• Przed rozpoczęciem prac przy panelu należy zapewnić bezpieczne warunki pracy. W pobliżu mogą znajdować się elementy lub przewody pod napięciem.
• Jeżeli dokumentacja panelu lub warunki instalacji tego wymagają, przed montażem lub demontażem ramki należy odłączyć zasilanie odpowiedniej części systemu.
• Nie montować ramki przy użyciu nadmiernej siły. Może to uszkodzić ramkę, panel, uchwyty montażowe, powierzchnię ściany lub elementy szklane.
• Nie stosować produktu, jeśli ramka jest pęknięta, wyszczerbiona, zdeformowana, ma ostre krawędzie, uszkodzoną powierzchnię szkła albo nie zapewnia stabilnego osadzenia panelu.
• W przypadku pęknięcia lub rozbicia szkła należy zachować szczególną ostrożność. Odłamki mogą powodować skaleczenia.
• Podczas montażu należy chronić powierzchnię szklaną przed uderzeniami, punktowym naciskiem, zarysowaniem oraz kontaktem z twardymi lub ostrymi narzędziami.
• Nie należy samodzielnie modyfikować, ciąć, wiercić, piłować, kleić ani naprawiać ramki. Zmiany konstrukcyjne mogą pogorszyć stabilność montażu i bezpieczeństwo użytkowania.
• Po montażu należy sprawdzić prawidłowe osadzenie ramki, stabilność panelu oraz brak naprężeń mechanicznych na obudowie urządzenia i powierzchni szklanej.
• Produkt należy chronić przed uderzeniami, upadkiem, wilgocią, substancjami chemicznymi, środkami ściernymi oraz uszkodzeniami mechanicznymi.
• Do czyszczenia stosować miękką, suchą lub lekko wilgotną ściereczkę. Nie używać agresywnych detergentów, rozpuszczalników, proszków czyszczących ani materiałów ściernych.
• Małe elementy montażowe należy przechowywać poza zasięgiem dzieci. Produkt nie jest zabawką i nie jest przeznaczony do użytku przez osoby nieprzeszkolone.
• Produkt jako pasywne akcesorium montażowe nie wymaga samodzielnego oznakowania CE, chyba że odrębne przepisy lub dokumentacja producenta stanowią inaczej.
• Zużytą, uszkodzoną lub niekompletną ramkę należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych, szkła i elementów wyposażenia automatyki.
