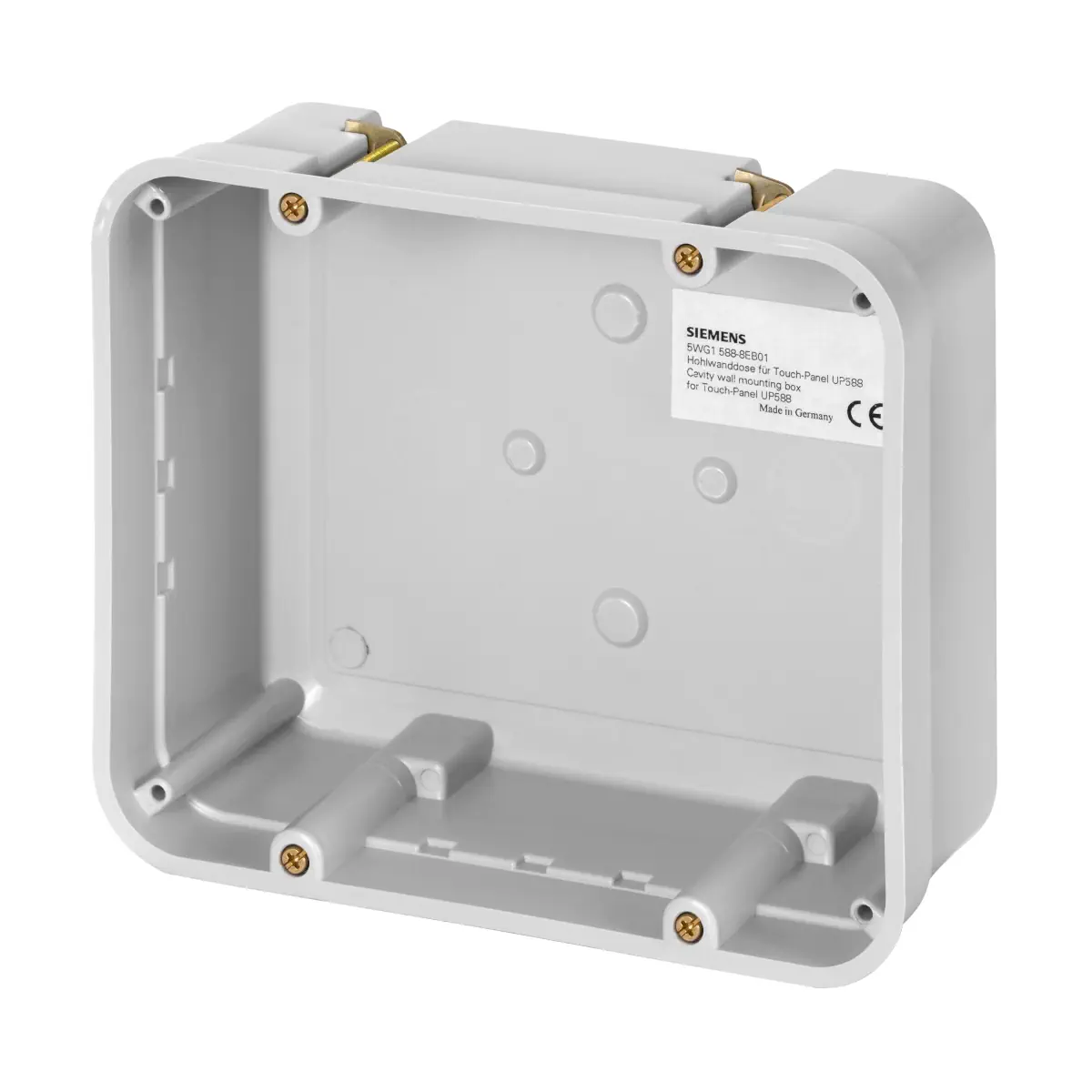

5WG1588-8EB01 UP 588E01 Puszka montażowa do panelu UP 588

Siemens 5WG1588-8EB01 UP 588E01 to puszka montażowa podtynkowa / do ścian pustych, przeznaczona do montażu paneli dotykowych Siemens KNX Touch Panel UP 588. Akcesorium umożliwia prawidłowe przygotowanie miejsca instalacji dla panelu sterującego i wizualizacyjnego KNX, zapewniając odpowiednią przestrzeń montażową oraz stabilne osadzenie urządzenia w ścianie. Puszka ma wymiary 161,5 × 135 × 64 mm i jest przeznaczona do stosowania z panelami z rodziny UP 588, w szczególności z wersjami UP 588/13 i UP 588/23. Produkt jest akcesorium montażowym – nie jest panelem dotykowym, modułem KNX ani elementem wykonawczym.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus / KNX
• Model: UP 588E01
• Numer katalogowy: 5WG1588-8EB01
• GTIN / EAN: 4001869267753
• Typ produktu: puszka montażowa do panelu dotykowego
• Rodzaj montażu: podtynkowy / w ścianach pustych
• Przeznaczenie: montaż paneli dotykowych Siemens KNX Touch Panel UP 588
• Kompatybilne panele: panele dotykowe UP 588, w szczególności UP 588/13 i UP 588/23
• Zastosowanie: instalacje KNX, automatyka budynkowa, punkty sterowania i wizualizacji systemu
• Wymiary (S × W × G): 161,5 × 135 × 64 mm
• Materiał: plastik
• Masa wg danych katalogowych Siemens: ok. 0,133 kg
• Charakter produktu: oryginalne akcesorium montażowe Siemens
• Produkt nie zawiera panelu dotykowego: panel UP 588 oraz ramka wzornicza są elementami zamawianymi oddzielnie
• Produkt nie posiada własnych funkcji elektrycznych: parametry pracy zależą od zastosowanego panelu dotykowego i instalacji KNX

Zastosowanie

Puszka montażowa UP 588E01 stosowana jest do instalacji paneli dotykowych Siemens UP 588 w systemach automatyki budynkowej KNX. Umożliwia wykonanie poprawnego montażu podtynkowego lub montażu w ścianach pustych, co jest szczególnie istotne w instalacjach, w których panel ma pełnić funkcję estetycznego punktu obsługi, wizualizacji i kontroli funkcji budynku.

• Do paneli dotykowych KNX Siemens UP 588 stosowanych w systemach automatyki budynkowej.
• Do montażu podtynkowego w przygotowanym otworze montażowym.
• Do montażu w ścianach pustych, np. w zabudowie kartonowo-gipsowej lub innych konstrukcjach wymagających odpowiedniej puszki instalacyjnej.
• Do nowych instalacji i modernizacji, w których przewidziano panel sterujący Siemens UP 588.
• Do punktów obsługi i wizualizacji instalacji KNX w budynkach mieszkalnych, komercyjnych i obiektowych.

Funkcje i działanie

Rola puszki montażowej

• Puszka UP 588E01 stanowi mechaniczną podstawę montażową dla panelu dotykowego Siemens UP 588.
• Zapewnia odpowiednią głębokość i przestrzeń montażową dla panelu instalowanego w ścianie.
• Umożliwia stabilne osadzenie panelu w zabudowie podtynkowej lub w ścianie pustej.
• Pomaga zachować prawidłowe położenie panelu względem powierzchni ściany oraz ramki wzorniczej.
• Nie pełni funkcji sterującej, pomiarowej ani komunikacyjnej – jest elementem instalacyjnym.

Współpraca z panelami UP 588

• Puszka przeznaczona jest do paneli dotykowych KNX Touch Panel UP 588.
• W dokumentacji Siemens wskazywana jest jako akcesorium dla paneli UP 588/13 oraz UP 588/23.
• Panel UP 588/13 jest wersją z zasilaniem 230 V AC.
• Panel UP 588/23 jest wersją z zasilaniem 24 V AC/DC.
• Puszka nie zastępuje panelu, ramki wzorniczej ani elementów zasilania – służy wyłącznie do prawidłowego montażu mechanicznego.

Kompatybilność

Siemens 5WG1588-8EB01 UP 588E01 należy stosować wyłącznie z panelami dotykowymi, dla których producent przewidział tę puszkę montażową.

• Kompatybilna seria: Siemens KNX Touch Panel UP 588
• Przykładowe kompatybilne modele:
  • UP 588/13 – panel dotykowy KNX z zasilaniem 230 V AC
  • UP 588/23 – panel dotykowy KNX z zasilaniem 24 V AC/DC
• Akcesoria powiązane: ramki wzornicze do paneli UP 588, m.in. wersje aluminiowe, stalowe, szklane czarne i szklane białe – zamawiane oddzielnie.
• Nie stosować jako uniwersalnej puszki do innych paneli, wyświetlaczy lub urządzeń KNX, jeżeli producent nie potwierdza zgodności.

Budowa i montaż

Budowa

• Puszka wykonana jest z plastiku.
• Konstrukcja przeznaczona jest do zabudowy w ścianie, jako element montażowy panelu dotykowego.
• Wymiary puszki wynoszą 161,5 × 135 × 64 mm.
• Głębokość 64 mm odpowiada wymaganej przestrzeni montażowej dla panelu UP 588.
• Produkt jest akcesorium mechanicznym i nie zawiera elektroniki panelu dotykowego.

Wskazówki montażowe

• Puszkę należy zamontować przed instalacją panelu dotykowego, zgodnie z dokumentacją Siemens dla panelu UP 588.
• Miejsce montażu powinno być dobrane z uwzględnieniem ergonomii obsługi panelu, prowadzenia przewodów oraz wymagań instalacji KNX.
• Przed montażem należy sprawdzić, czy ściana lub zabudowa zapewnia wystarczającą głębokość dla puszki 64 mm.
• Puszka powinna być osadzona stabilnie, równo i bez naprężeń mechanicznych.
• Nie należy modyfikować mechanicznie puszki ani powiększać jej otworów w sposób nieprzewidziany przez producenta.
• Panel dotykowy należy montować dopiero po prawidłowym osadzeniu puszki i przygotowaniu przewodów zgodnie z instrukcją panelu.
• Ramka wzornicza panelu jest elementem oddzielnym i powinna być dobrana zgodnie z wymaganym wariantem estetycznym oraz dokumentacją Siemens.

Podłączenie i instalacja systemowa

• Puszka UP 588E01 sama w sobie nie wymaga zasilania i nie posiada zacisków elektrycznych odpowiedzialnych za pracę systemu KNX.
• Podłączenie elektryczne dotyczy zamontowanego panelu dotykowego UP 588, a nie samej puszki.
• Przewody zasilające oraz magistralę KNX należy doprowadzić zgodnie z dokumentacją konkretnego modelu panelu.
• Nie należy traktować puszki jako puszki rozgałęźnej, jeżeli projekt instalacji lub dokumentacja urządzenia tego nie przewiduje.
• Wszystkie prace przy instalacji elektrycznej i KNX powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.

Dane techniczne (podsumowanie)

• Model: UP 588E01
• Numer katalogowy: 5WG1588-8EB01
• Producent: Siemens
• Seria / system: GAMMA instabus / KNX
• Typ: puszka montażowa podtynkowa / do ścian pustych
• Przeznaczenie: panele dotykowe Siemens KNX Touch Panel UP 588
• Przykładowe kompatybilne panele: UP 588/13, UP 588/23
• Wymiary (S × W × G): 161,5 × 135 × 64 mm
• Materiał: plastik
• Masa: ok. 0,133 kg
• GTIN / EAN: 4001869267753
• Rodzaj produktu: akcesorium montażowe
• Funkcje elektryczne: brak – produkt jest elementem mechanicznym
• Elementy zamawiane oddzielnie: panel dotykowy UP 588 oraz odpowiednia ramka wzornicza

Utylizacja

• Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów z tworzyw sztucznych i elementów instalacyjnych.
• Jeżeli puszka była eksploatowana razem z urządzeniem elektrycznym lub elementami instalacji KNX, demontaż powinien być wykonany po odłączeniu zasilania odpowiednich obwodów.
• Panel dotykowy, moduły elektroniczne i elementy elektryczne należy utylizować oddzielnie, zgodnie z zasadami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Podsumowanie

Siemens 5WG1588-8EB01 UP 588E01 to oryginalna puszka montażowa podtynkowa / do ścian pustych przeznaczona do paneli dotykowych KNX Touch Panel UP 588. Dzięki wymiarom 161,5 × 135 × 64 mm umożliwia prawidłowe przygotowanie miejsca montażu dla panelu i jego stabilne osadzenie w ścianie. Jest to akcesorium mechaniczne, zamawiane oddzielnie od panelu i ramki wzorniczej, przeznaczone do profesjonalnych instalacji automatyki budynkowej KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy stosować wyłącznie zgodnie z dokumentacją techniczną Siemens oraz instrukcją montażu panelu UP 588.
• Puszka UP 588E01 jest akcesorium montażowym – nie jest panelem dotykowym, modułem KNX, zasilaczem ani elementem wykonawczym.
• Przed montażem panelu i wykonywaniem połączeń elektrycznych należy odłączyć zasilanie odpowiednich obwodów.
• Instalację panelu dotykowego, zasilania i magistrali KNX powinny wykonywać osoby posiadające odpowiednie kwalifikacje.
• Nie należy stosować puszki do innych urządzeń, jeżeli producent nie potwierdza zgodności mechanicznej i montażowej.
• Nie wolno używać puszki uszkodzonej, pękniętej, zdeformowanej lub zmodyfikowanej mechanicznie.
• Nie należy przekraczać wymagań montażowych podanych przez producenta, w szczególności dotyczących wymiarów i głębokości montażowej.
• Po osadzeniu puszki należy sprawdzić jej stabilność oraz prawidłowe wypoziomowanie przed montażem panelu.
• Puszka nie zwiększa parametrów elektrycznych ani funkcjonalnych panelu – wszystkie parametry pracy należy dobierać według dokumentacji zastosowanego panelu UP 588.
• Produkt należy przechowywać w suchym miejscu, z dala od źródeł wysokiej temperatury, promieniowania UV i czynników mogących uszkodzić tworzywo.
