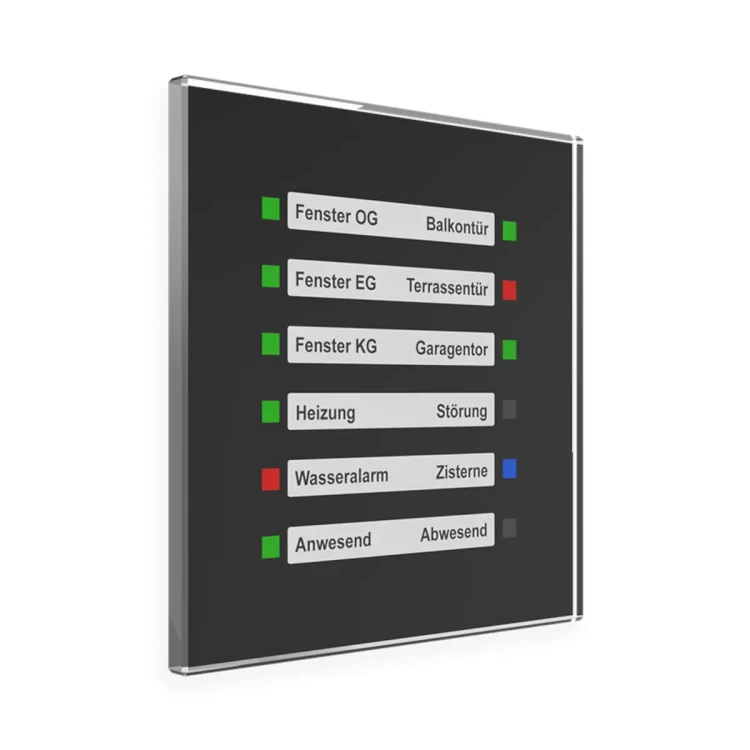

SCN-GLED1S.01S KNX szklany wskaźnik LED, czarny

SCN-GLED1S.01 to podtynkowy, szklany wskaźnik LED KNX 12-krotny w kolorze czarnym, przeznaczony do prezentacji uniwersalnych funkcji logicznych i funkcji budynkowych. Urządzenie wyposażono w 12 niezależnie przełączanych diod RGB, 3 obiekty dla każdej diody oraz zintegrowany moduł sprzęgający magistralę. Model przeznaczony jest do montażu podtynkowego w stałych instalacjach w suchych pomieszczeniach i dostarczany jest z pierścieniem nośnym.

Najważniejsze cechy

• Producent: MDT technologies
• Model: SCN-GLED1S.01
• Typ: Glass LED Indicator 12-fold, do montażu podtynkowego
• System: KNX
• Kolor wykonania: czarny
• Wskaźniki LED: 12 niezależnie przełączanych diod RGB
• Obiekty dla każdej diody: 3
• Obsługiwane stany LED: value=0, value=1, 2 obiekty priorytetowe oraz awaria obiektu
• Bloki logiczne: 8 bloków logicznych, każdy z 8 wejściami
• Porównywanie telegramów: 4 moduły
• Regulacja jasności: 2-stopniowa
• Obiekt dzień/noc
• Dezaktywacja lub redukcja jasności
• Obiekt obecność/nieobecność
• Monitorowanie zaniku dla obiektów z funkcją raportowania
• Obiekt z funkcją raportowania (np. nieobecność lub otwarte okno)
• Zintegrowany moduł sprzęgający magistralę
• Kompatybilność: systemy 55 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Wskaźnik SCN-GLED1S.01 służy do wizualizacji stanów i funkcji w instalacjach KNX. Umożliwia czytelne prezentowanie uniwersalnych funkcji logicznych i funkcji budynkowych za pomocą indywidualnie sterowanych diod RGB.

• sygnalizacja stanów obiektów i funkcji budynkowych,
• prezentacja różnych warunków logicznych przy użyciu kolorów i migania,
• zastosowanie w instalacjach stałych w suchych pomieszczeniach.

Urządzenie pasuje do systemów 55 mm:

• GIRA Standard 55, E2, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A PLUS, A CREATION, AS 500, A550, A FLOW
• MERTEN 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Sygnalizacja LED

• 12 niezależnie przełączanych diod RGB pozwala przypisać różne kolory i stany do poszczególnych funkcji.
• 3 obiekty dla każdej diody zwiększają elastyczność konfiguracji i prezentacji informacji.
• Dla każdej diody można odwzorować stany value=0, value=1, 2 obiekty priorytetowe oraz awarię obiektu.
• Przykładowo możliwe jest przedstawienie stanu bramy garażowej: zamknięta – zielony, otwarta – czerwony, ruch w górę – czerwone miganie, ruch w dół – zielone miganie.

Logika i porównywanie telegramów

• Urządzenie posiada 8 bloków logicznych z 8 wejściami każdy.
• Dostępne są 4 moduły do porównywania telegramów.

Jasność i obiekty funkcyjne

• Jasność regulowana w 2 stopniach.
• Dostępny jest obiekt dzień/noc.
• Możliwa jest dezaktywacja lub redukcja jasności.
• Urządzenie obsługuje obiekt obecność/nieobecność.
• Wspiera monitorowanie zaniku dla obiektów z funkcją raportowania.
• Obsługuje obiekt z funkcją raportowania, np. dla informacji o nieobecności lub otwartym oknie.

Podłączenie i uruchomienie

• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Zintegrowany moduł sprzęgający magistralę
• Oprogramowanie aplikacyjne: ETS 3/4/5
• Zalecane narzędzie do projektowania i uruchomienia: ETS
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O

Dane techniczne

• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 3/4/5
• Dopuszczalny przewód do zacisku KNX: 0,8 mm O, jednodrutowy
• Napięcie zasilania: KNX Bus
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 92 mm x 92 mm x 28 mm

Montaż

• Montaż podtynkowy.
• Przeznaczony do stałych instalacji w suchych pomieszczeniach.
• Dostarczany z pierścieniem nośnym.
• Kompatybilny z systemami 55 mm.

Podsumowanie

MDT SCN-GLED1S.01 to elegancki, czarny, szklany wskaźnik LED KNX do montażu podtynkowego, który oferuje 12 niezależnych diod RGB, rozbudowane funkcje logiczne, 4 moduły porównywania telegramów oraz wygodne funkcje zarządzania jasnością i sygnalizacją stanów. Dzięki kompatybilności z popularnymi systemami 55 mm, zasilaniu z magistrali KNX i zintegrowanemu modułowi sprzęgającemu magistralę jest to praktyczne rozwiązanie do czytelnej wizualizacji funkcji budynkowych w nowoczesnych instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT SCN-GLED1S.01S – KNX Glas LED Anzeige, Schwarz.
• Urządzenie przeznaczone jest do montażu podtynkowego (UP Montage) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń KNX/EIB Bus.
• Urządzenie jest przeznaczone do pracy w systemie KNX przy napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Do podłączenia KNX należy stosować odpowiedni przewód o średnicy 0,6…0,8 mm, jednodrutowy (Massivleiter), z użyciem zacisku KNX Steckklemme.
• Produkt posiada stopień ochrony IP20 i jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewymagających podwyższonej ochrony przed wodą i pyłem.
• Nie stosować urządzenia w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%, bez kondensacji.
• Użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie należy instalować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta.
• Pozycja montażu jest dowolna, zgodnie z dokumentacją producenta.
