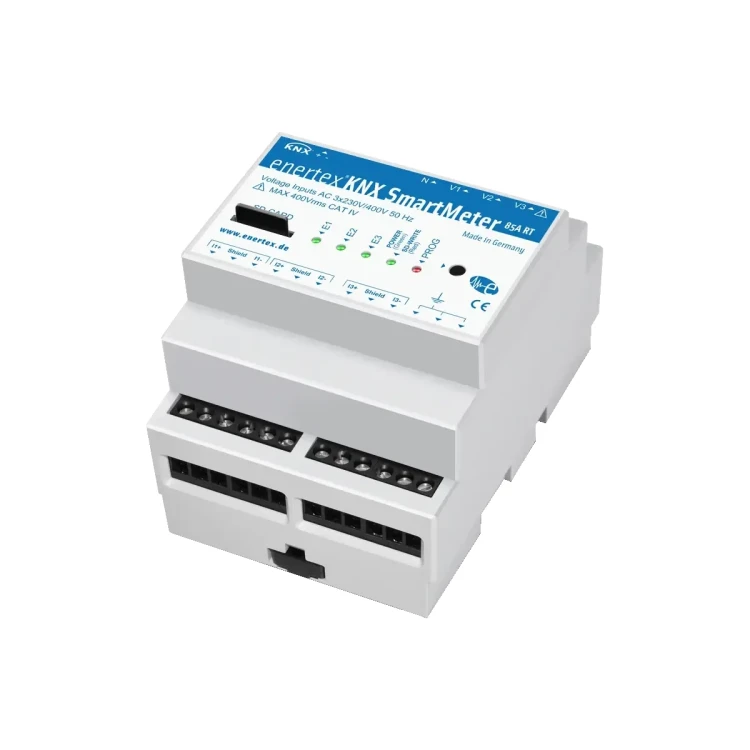

Enertex® KNX SmartMeter 85A RT

Enertex® KNX SmartMeter 85A RT to 3‑fazowy, dwukierunkowy licznik energii do pomiaru mocy i energii czynnej oraz biernej, przeznaczony również do analizy jakości energii. Wersja 85A współpracuje z dołączonymi, skalibrowanymi zewnętrznymi czujnikami prądowymi o zakresie do 85 A na fazę, zapewniając bezstratny pomiar prądu. Model RT posiada wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym, dzięki czemu może rejestrować dane także bez magistrali KNX.

Najważniejsze cechy

• Producent: Enertex®
• Model: KNX SmartMeter 85A RT
• Typ: 3‑fazowy, dwukierunkowy licznik / analizator (moc, energia, jakość energii)
• Pomiary energii: energia czynna i bierna (dwukierunkowo)
• Pomiary mocy: moc czynna i bierna
• Klasa dokładności: klasa 1 (1% dla energii czynnej i biernej)
• Pomiar prądu: bezstratny, przez zewnętrzne czujniki prądowe (skalibrowane, w zestawie)
• Wariant prądowy: 85 A na fazę
• Zakres pomiaru prądu: 2 mA … 85 A na fazę
• Zakres mocy (dla wariantu 85 A): 0,5 W … 58 kW
• Wartości mierzone: napięcie, prąd, współczynnik mocy, obciążenie niezrównoważone, prąd w układzie zerowym, THD, harmoniczne, moc i energia czynna/bierna
• Integracja KNX: wysyłanie wszystkich wskazań licznika i wartości mierzonych na magistralę KNX przez obiekty grupowe
• Rejestracja danych: zapis wszystkich wartości na karcie microSD w standardowym formacie CSV z sygnaturą czasową
• Praca bez KNX: możliwa dzięki bateryjnie podtrzymywanemu zegarowi RTC; zapis na SD co minutę z czasem

Zastosowanie

• Pomiar i bilansowanie energii w instalacjach 3‑fazowych (zliczanie dwukierunkowe).
• Monitoring zużycia i parametrów sieci z udostępnieniem danych w systemie KNX.
• Nadzór nad instalacjami solarnymi (specjalne liczniki energii do kontroli: bilansu, generacji oraz zużycia).
• Analiza jakości energii (m.in. THD, harmoniczne, niezrównoważenie obciążenia, prąd w układzie zerowym).

Funkcje i działanie

Pomiar energii i jakości energii

• Dwukierunkowy pomiar energii i mocy czynnej oraz biernej w układzie 3‑fazowym.
• Rejestracja i udostępnianie parametrów takich jak: napięcie, prąd, współczynnik mocy, THD, harmoniczne, obciążenie niezrównoważone oraz prąd w układzie zerowym.
• Klasa 1 dokładności dla energii czynnej i biernej (1%).

Rejestracja na microSD (CSV z czasem)

• Zapis wszystkich mierzonych wartości na karcie microSD w formacie .csv z znacznikiem czasu.
• Możliwa praca bez magistrali KNX – w takim trybie urządzenie zapisuje dane z czasem co minutę na kartę SD.

Integracja z KNX

• Udostępnianie na KNX wszystkich wskazań licznikowych oraz wartości mierzonych poprzez obiekty grupowe.

Condition monitoring (monitoring stanu sieci)

• Sygnalizacja stanów i nieprawidłowości: przeciążenie, przepięcie, zanik zasilania, zniekształcenia napięcia, zniekształcenia prądu, niezrównoważone obciążenie, prąd w układzie zerowym.

Dane techniczne (wg danych wejściowych)

• Układ: 3‑fazowy
• Kierunek pomiaru: dwukierunkowy
• Mierzone wielkości: moc czynna i bierna, energia czynna i bierna, napięcie, prąd, współczynnik mocy, obciążenie niezrównoważone, prąd w układzie zerowym, THD, harmoniczne
• Dokładność pomiaru energii: klasa 1 (1% dla energii czynnej i biernej)
• Czujniki prądowe: zewnętrzne, skalibrowane, bezstratny pomiar
• Wariant czujników (ten model): 85 A na fazę
• Zakres prądu (ten model): 2 mA … 85 A na fazę
• Zakres mocy (ten model): 0,5 W … 58 kW
• Komunikacja KNX: wyjście wszystkich odczytów i wartości na KNX przez obiekty grupowe
• Rejestracja danych: microSD, CSV, znacznik czasu
• Zegar: bateryjnie podtrzymywany zegar czasu rzeczywistego (RTC)
• Rejestracja bez KNX: zapis danych na SD co minutę (ze znacznikiem czasu)

Podsumowanie

Enertex® KNX SmartMeter 85A RT łączy funkcje 3‑fazowego, dwukierunkowego licznika energii z analizą jakości energii i rozbudowanym monitoringiem stanu sieci. Dołączone, skalibrowane czujniki prądowe do 85 A/fazę, zapis na microSD (CSV z czasem) oraz przekazywanie danych przez obiekty KNX sprawiają, że urządzenie nadaje się zarówno do bieżącego nadzoru zużycia i parametrów zasilania, jak i do bilansowania energii – także w instalacjach solarnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz certyfikację EIB/KNX.
• Bezpieczeństwo urządzenia potwierdzono zgodnie z DIN EN 61010-1, a kompatybilność elektromagnetyczną zgodnie z DIN EN 50491-5.
• Urządzenie przeznaczone wyłącznie do użytku wewnętrznego. Stopień ochrony IP20.
• Instalację i montaż urządzeń elektrycznych może wykonywać wyłącznie wykwalifikowany elektryk. Podłączanie interfejsów KNX/EIB wymaga specjalistycznej wiedzy.
• Nieprzestrzeganie instrukcji producenta może spowodować uszkodzenie urządzenia oraz zagrożenia takie jak pożar lub porażenie prądem.
• Niebezpieczeństwo porażenia prądem przy kontakcie z częściami pod napięciem. Przed rozpoczęciem prac przy urządzeniu należy odłączyć zasilanie sieciowe i zabezpieczyć znajdujące się w pobliżu elementy będące pod napięciem.
• Urządzenie jest zasilane z magistrali KNX napięciem 21...32 V DC SELV. Obwody należy wykonywać zgodnie z wymaganiami SELV oraz dokumentacją producenta.
• Wejścia pomiaru napięcia są przeznaczone do napięcia maks. 460 Vrms, kategoria przepięciowa CAT IV. Podłączenia należy wykonywać zgodnie ze schematem producenta.
• Urządzenie jest przeznaczone do montażu na szynie DIN 35 mm. Należy eksploatować je wyłącznie w dopuszczalnym zakresie temperatur otoczenia od -5°C do 45°C.
• Nie otwierać obudowy ani nie dokonywać nieautoryzowanych zmian lub modyfikacji urządzenia. Otwarcie obudowy i nieautoryzowane modyfikacje powodują utratę gwarancji.
• Do wejść czujników prądu wolno podłączać wyłącznie dostarczone z urządzeniem czujniki prądowe. Czujniki należy podłączać tylko do odpowiednich kanałów i do tego egzemplarza urządzenia, z którym zostały dostarczone.
• Przewód mierzony należy prowadzić przez czujnik prądu możliwie pionowo. Ze względów bezpieczeństwa zaleca się prowadzenie przez czujnik przewodu z izolacją.
• W pobliżu oznaczonego fragmentu przewodu czujnika prądowego występuje tylko pojedyncza izolacja. Należy zachować odstęp co najmniej 5 mm od nieizolowanych przewodów pod napięciem oraz co najmniej 10 mm od zacisków śrubowych i innych nieizolowanych części pod napięciem.
• Przewody czujników prądowych należy prowadzić zgodnie z wymaganiami EMC, z dala od przewodów zasilających oraz źródeł zakłóceń wysokiej częstotliwości.
• Podczas skracania lub przedłużania przewodów czujników należy zachować wymagane połączenie ekranu oraz odpowiednią izolację. Dla bezpieczeństwa należy zapewnić podwójną lub wzmocnioną izolację względem wszystkich części pod napięciem znajdujących się w pobliżu.
• Opcjonalne podłączenie uziemienia funkcjonalnego należy wykonywać zgodnie z dokumentacją producenta. Nieprawidłowe podłączenie może wpływać na działanie instalacji.
• Podczas zapisu danych na kartę SD nie wolno wyjmować karty. Wyjęcie karty w trakcie świecenia diody POWER / SD-WRITE może spowodować utratę danych.
• Podczas aktualizacji firmware przez kartę SD nie wolno wyjmować karty SD ani przerywać zasilania KNX w trakcie kopiowania danych.
• Wariant RT zawiera wewnętrzną baterię litową CR2032 do podtrzymania zegara czasu rzeczywistego. Wymianę baterii należy wykonywać ostrożnie i zgodnie z dokumentacją producenta.
• Produkt nie jest licznikiem energii przeznaczonym do rozliczeń billingowych; producent wskazuje, że zabezpieczenie przed manipulacją wymagane do celów rozliczeniowych nie jest gwarantowane.
• Instrukcja stanowi część produktu i powinna zostać przekazana użytkownikowi końcowemu.

Pliki do pobrania:
Enertex 1149-85-RT Instrukcja obsługi
