Licznik zużycia energii elektrycznej KNX

Hager ECP300C + TXF121 to zestaw do pomiaru zużycia energii elektrycznej z integracją KNX, składający się z trójfazowego licznika energii ECP300C oraz interfejsu TXF121 do odczytu danych z licznika i przesyłania ich do magistrali KNX. Licznik ECP300C wykonuje pomiar energii czynnej i biernej w instalacji trójfazowej 3P+N przez zewnętrzne przekładniki prądowe CT, natomiast moduł TXF121 odbiera dane z licznika przez połączenie na podczerwień i udostępnia je w systemie automatyki budynkowej KNX. Zestaw przeznaczony jest do monitorowania zużycia energii w budynkach mieszkalnych, usługowych, komercyjnych i technicznych, gdzie wymagany jest pomiar energii oraz zdalny odczyt w systemie KNX.

Najważniejsze cechy

• Producent: Hager
• Skład zestawu:
  • ECP300C: trójfazowy licznik energii elektrycznej agardio.measure
  • TXF121: interfejs KNX do liczników energii
• Typ rozwiązania: licznik energii elektrycznej z komunikacją KNX
• Rodzaj pomiaru: pomiar pośredni / półpośredni przez przekładniki prądowe CT
• Układ sieci: 3P+N, 3 fazy / 4 przewody
• Prąd znamionowy ECP300C: 5 A
• Zakres pomiarowy prądu: 0,01...6,0 A
• Zakres przekładników prądowych:
  • CT /5 A: przekładnia pierwotna 5...6000 A
  • CT /1 A: przekładnia pierwotna 1...1200 A
• Zakres napięcia Ph-N: 92...276 V AC
• Zakres napięcia Ph-Ph: 160...480 V AC
• Zakres częstotliwości: 45...65 Hz
• Certyfikat MID: tak, dla energii czynnej
• Klasa dokładności energii czynnej: klasa B wg EN 50470-3:2022
• Pomiar energii: energia czynna i bierna, import i eksport
• Liczba taryf: T1...T2, wejście taryfowe 230 V AC
• Wyświetlacz licznika: LCD z podświetleniem
• Wartości odczytywane lokalnie: energia, napięcie, prąd, współczynnik mocy, częstotliwość, moc czynna i moc bierna
• Wyjścia impulsowe ECP300C: 2 wyjścia impulsowe S0
• Napięcie robocze wyjść impulsowych: 3...25 V AC / ±5...60 V DC
• Czas trwania impulsu: 30...100 ms, nastawny
• Interfejs komunikacyjny ECP300C: port IR do modułów komunikacyjnych
• Komunikacja TXF121 z licznikiem: podczerwień IR
• Komunikacja TXF121 z instalacją: magistrala KNX TP1
• Zasilanie TXF121: bezpośrednio z magistrali KNX
• Napięcie robocze magistrali TXF121: 21...32 V wg karty katalogowej / 20...30 V MBTS wg instrukcji
• Typowy pobór prądu TXF121 z magistrali KNX: 4 mA
• Tryby konfiguracji TXF121: ETS oraz Hager Easy / Easylink
• Montaż: szyna DIN wg EN 60715
• Szerokość ECP300C: 4 moduły DIN / 72 mm
• Szerokość TXF121: 1 moduł DIN / 18 mm
• Łączna szerokość zestawu: ok. 5 modułów DIN / 90 mm
• Stopień ochrony: IP20
• Zgodność środowiskowa: RoHS; dla ECP300C także REACh – bez SVHC

Zastosowanie

Zestaw ECP300C + TXF121 służy do pomiaru zużycia energii elektrycznej i przekazywania danych pomiarowych do systemu automatyki budynkowej KNX. Rozwiązanie sprawdza się w instalacjach, w których oprócz lokalnego odczytu na wyświetlaczu licznika wymagane jest monitorowanie zużycia energii, taryf, mocy i parametrów elektrycznych z poziomu systemu KNX.

• Do pomiaru energii elektrycznej w instalacjach trójfazowych 3P+N.
• Do rozdzielnic elektrycznych w budynkach mieszkalnych, biurowych, usługowych i technicznych.
• Do systemów KNX, w których wymagany jest zdalny odczyt danych z licznika energii.
• Do monitorowania zużycia energii czynnej i biernej, importu i eksportu energii.
• Do instalacji z przekładnikami prądowymi, gdzie prąd mierzony przekracza zakres bezpośredniego pomiaru licznika.
• Do rozliczeń i kontroli energii, przy czym do celów rozliczeniowych zgodnie z MID wykorzystywany jest rejestr całkowitej energii czynnej.
• Do automatyki budynkowej, np. wizualizacji zużycia energii, tworzenia logik zarządzania energią i kontroli obciążenia.

Funkcje i działanie

Pomiar energii przez ECP300C

• ECP300C jest trójfazowym licznikiem energii do pomiaru pośredniego / półpośredniego przez zewnętrzne przekładniki prądowe CT.
• Licznik mierzy energię czynną i bierną zużywaną w instalacji elektrycznej.
• Urządzenie pracuje jako licznik 4-kwadrantowy, umożliwiając pomiar energii pobranej i oddanej.
• Licznik obsługuje 2 taryfy przez wejście cyfrowe 230 V AC.
• Główny rejestr energii nie może zostać zresetowany.
• Rejestr częściowy energii jest resetowalny.
• Certyfikat MID dotyczy wyłącznie energii czynnej.
• Zgodnie z dokumentacją, do określania wysokości rachunków można wykorzystywać wyłącznie rejestr całkowitej energii czynnej.

Odczyt lokalny na wyświetlaczu

• Licznik ECP300C posiada podświetlany wyświetlacz LCD.
• Na wyświetlaczu prezentowane są m.in. wartości energii dla taryf, kierunek importu lub eksportu energii, wskaźnik faz, jednostki oraz informacje o mocy biernej indukcyjnej lub pojemnościowej.
• Obsługa odbywa się za pomocą trzech przycisków: OK, przewijania oraz ESCAPE.
• Jeżeli przez co najmniej 20 sekund nie zostanie naciśnięty żaden przycisk, wyświetlacz powraca do strony głównej, a podświetlenie zostaje wyłączone.
• Licznik umożliwia lokalny odczyt wartości takich jak energia, napięcie, prąd, współczynnik mocy, częstotliwość, moc czynna i moc bierna.

Transmisja danych do KNX przez TXF121

• TXF121 jest interfejsem KNX do liczników energii Hager.
• Moduł odbiera dane z licznika przez interfejs IR, umieszczony z boku urządzenia.
• Odczytane dane są przesyłane do magistrali instalacyjnej KNX.
• TXF121 zasilany jest bezpośrednio z magistrali KNX, bez osobnego zasilacza.
• Interfejs przeznaczony jest do zdalnego odczytu danych i wartości liczników energii Hager typu jednofazowego, 3 × jednofazowego oraz trójfazowego.
• Moduł może zarządzać maksymalnie 2 taryfami pochodzącymi z licznika.
• Informacje o energii częściowej z interfejsu można resetować za pośrednictwem magistrali KNX.

Wyjścia impulsowe S0 licznika ECP300C

• Licznik ECP300C posiada 2 wyjścia impulsowe S0.
• Wyjścia mogą być konfigurowane dla wybranych wartości energii, m.in. energii czynnej, biernej oraz taryf T1/T2.
• Szybkość impulsów jest nastawna, zależnie od konfiguracji i przekładni CT.
• Czas trwania impulsu można ustawić w zakresie 30...100 ms.
• Wyjścia impulsowe mogą być wykorzystywane niezależnie od integracji KNX, zgodnie z projektem instalacji.

Konfiguracja i obsługa

Konfiguracja ECP300C

• Konfiguracja wybranych parametrów licznika odbywa się za pomocą przycisków na panelu frontowym.
• Użytkownik może ustawić m.in. przekładnię zewnętrznych przekładników prądowych CT, parametry impulsów S0 oraz tryb taryf.
• Dla przekładników /5 A dostępny zakres pierwotny wynosi 5...6000 A.
• Dla przekładników /1 A dostępny zakres pierwotny wynosi 1...1200 A.
• Wybrane wartości można odczytywać lokalnie na wyświetlaczu LCD.

Konfiguracja TXF121

• TXF121 jest produktem systemu KNX i wymaga konfiguracji oraz parametryzacji.
• Uruchomienie może być wykonane w trybie ETS, przy użyciu oprogramowania z certyfikatem KNX.
• Moduł obsługuje również konfigurację Hager Easy / Easylink, z wykorzystaniem dedykowanego narzędzia konfiguracyjnego.
• W metodzie Easy wstępnie skonfigurowane funkcje podstawowe mogą być przypisywane za pomocą narzędzia TXA100.
• Moduł należy instalować obok zasilonego licznika energii, aby licznik mógł zostać wykryty i rozpoznany.

Sygnalizacja LED TXF121

• Dioda wyłączona: brak zasilania urządzenia.
• Zielona dioda: produkt zasilony; sygnalizacja pomiaru energii, 1 impuls/Wh oraz taryfa 1 licznika.
• Czerwona dioda: taryfa 2 licznika.
• Biała dioda: taryfy 3...8 licznika.
• Pomarańczowa dioda: licznik niekompatybilny z konfiguracją lub utrata komunikacji z licznikiem energii.
• Pomarańczowa i czerwona dioda: nieprawidłowa kolejność faz, tylko dla liczników trójfazowych.
• Czerwona sygnalizacja błędu aplikacji: pobrana nieprawidłowa aplikacja.

Budowa i montaż

Budowa zestawu

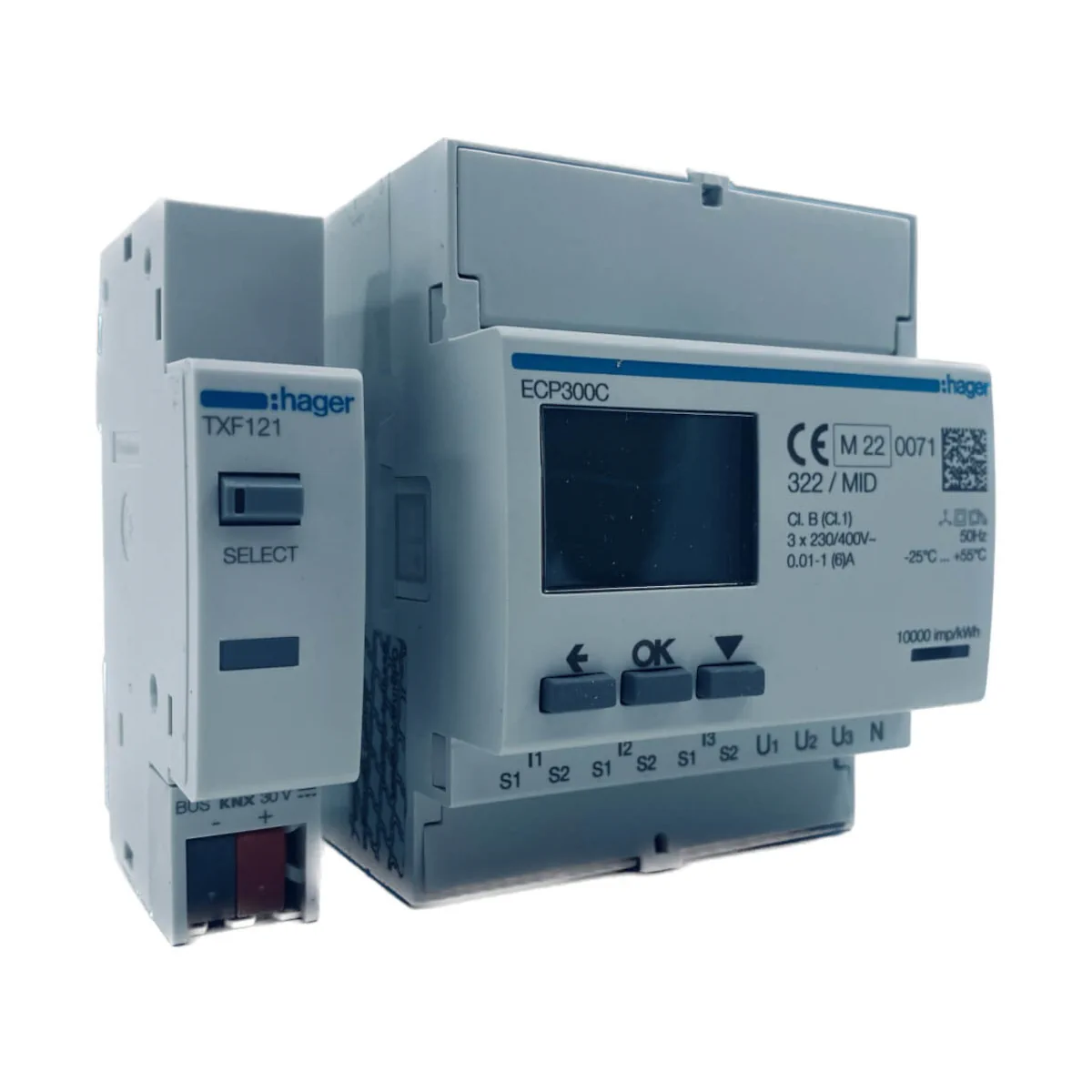

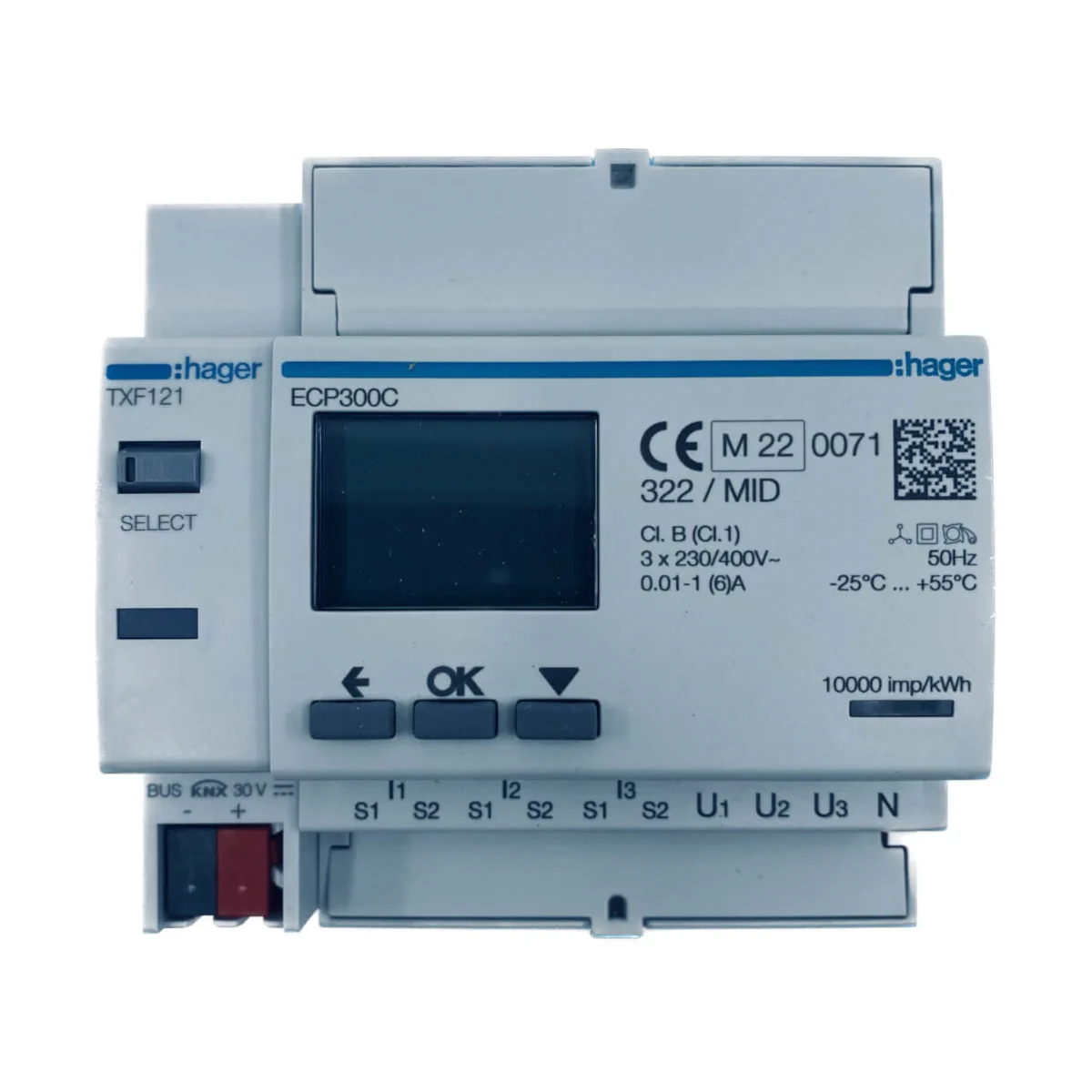

• Zestaw składa się z licznika energii ECP300C oraz interfejsu TXF121.
• ECP300C jest licznikiem 4-modułowym o szerokości 72 mm.
• TXF121 jest modułem 1-modułowym o szerokości 18 mm.
• Po zamontowaniu obok siebie zestaw zajmuje ok. 90 mm, czyli 5 modułów DIN.
• TXF121 komunikuje się z licznikiem przez boczny interfejs podczerwieni, dlatego oba elementy powinny być zamontowane zgodnie z wymaganiami producenta.

Montaż na szynie DIN

• Oba urządzenia przeznaczone są do montażu na szynie DIN zgodnie z EN 60715.
• Montaż należy wykonywać w odpowiedniej obudowie lub rozdzielnicy elektrycznej.
• Licznik, rozłączniki i zabezpieczenia nadprądowe powinny być łatwe do identyfikacji i obsługi.
• Rozłącznik czteropolowy powinien znajdować się blisko licznika i być łatwy do zidentyfikowania.
• Podczas montażu lub demontażu aparat rozłączający musi znajdować się w pozycji „WYŁ.”, z otwartymi stykami.
• Nie należy podłączać ani odłączać urządzeń przy włączonym zasilaniu.

Podłączenie elektryczne i KNX

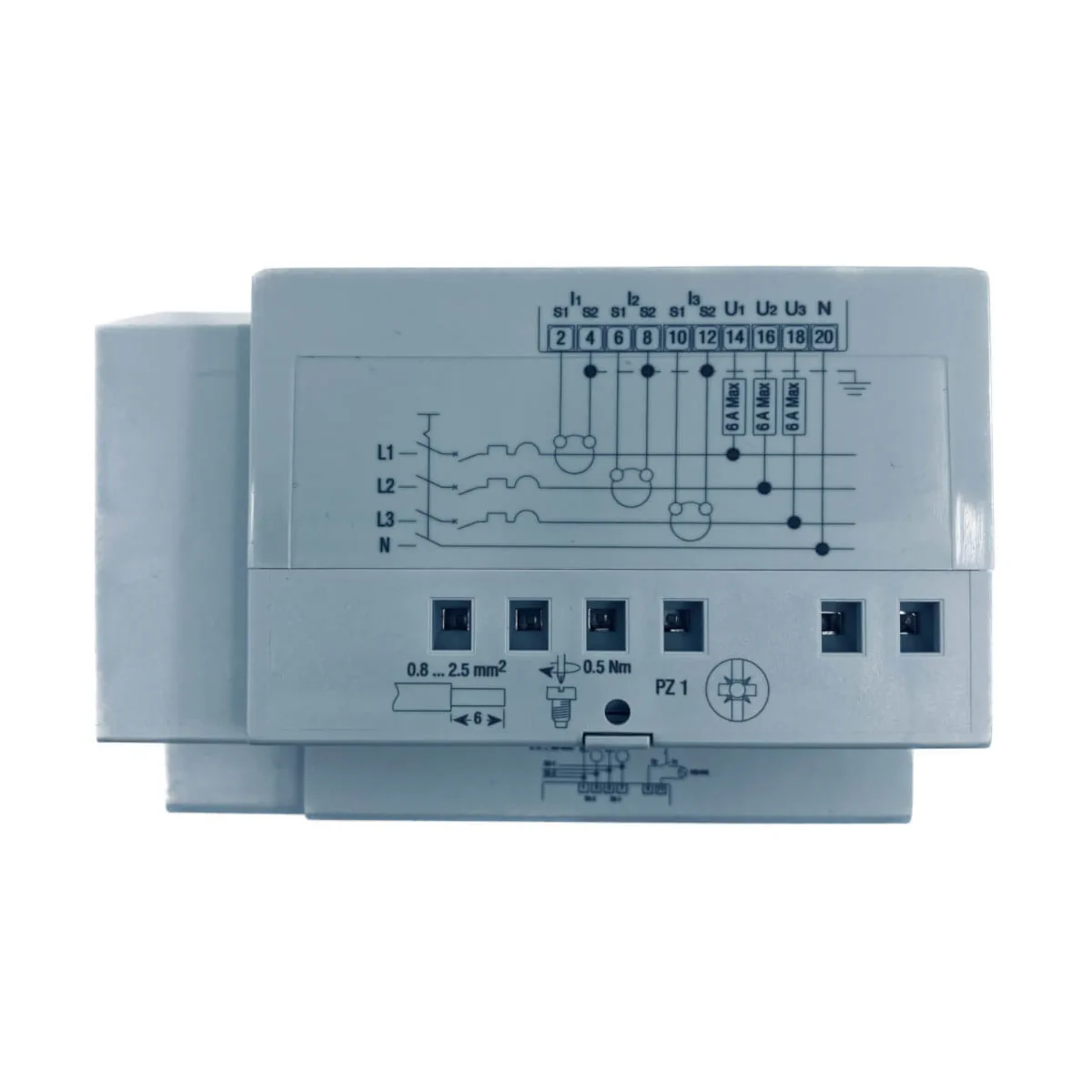

• ECP300C: podłączenie do sieci trójfazowej 3P+N oraz przekładników prądowych CT.
• TXF121: podłączenie do magistrali KNX za pomocą zacisków KNX (−, +).
• Komunikacja między ECP300C i TXF121: połączenie optyczne IR po zamontowaniu modułu obok licznika.
• Wejście taryfowe ECP300C: T1/T2, taryfa 2 przez 230 V AC.
• Wyjścia impulsowe S0: napięcie robocze 3...25 V AC lub ±5...60 V DC.
• Zaciski ECP300C: przewody główne do 4,2 mm², moment dokręcania 0,5 Nm; zaciski cyfrowe do 2,5 mm², moment 0,5 Nm.
• Przed uruchomieniem: sprawdzić poprawność okablowania, kolejność faz, konfigurację CT oraz brak niebezpiecznego napięcia na zaciskach SELV.

Kompatybilność

TXF121 jest przeznaczony do współpracy z nową gamą liczników energii Hager wyposażonych w port komunikacyjny na podczerwień. W zestawie z licznikiem ECP300C tworzy rozwiązanie do pomiaru energii i udostępniania danych w systemie KNX.

• Kompatybilny licznik w zestawie: Hager ECP300C.
• Kompatybilny interfejs: Hager TXF121.
• Obsługiwane liczniki przez TXF121: jednofazowe, 3 × jednofazowe oraz trójfazowe liczniki Hager z portem IR, zgodnie z dokumentacją.
• Wyjątki wskazane przez producenta: ECM140D i ECR140D nie są obsługiwane jako typ jednofazowy.
• System nadrzędny: KNX TP1.
• Nie jest to: samodzielny moduł pomiarowy KNX bez licznika, licznik bezpośredni bez przekładników ani licznik jednofazowy.

Dane techniczne ECP300C

• Model: ECP300C
• Seria: agardio.measure
• Typ: trójfazowy licznik energii elektrycznej
• Układ biegunów: 3P+N
• Liczba modułów: 4
• Wymiary: 90 × 72 × 60 mm
• Masa: 293 g
• Sposób montażu: szyna DIN 35 mm wg EN 60715
• Rodzaj pomiaru: pomiar pośredni / półpośredni przez CT
• Prąd znamionowy: 5 A
• Zakres pomiarowy prądu: 0,01...6 A
• Prąd minimalny Imin: 0,01 A
• Prąd maksymalny Imax: 6 A
• Prąd startowy Ist: 0,002 A
• Prąd przejściowy Itr: 0,05 A
• Zakres napięcia Ph-N: 92...276 V AC
• Zakres napięcia Ph-Ph: 160...480 V AC
• Zakres częstotliwości: 45...65 Hz
• Zakres roboczego napięcia zasilania: 92...276 / 160...480 V
• Pobór mocy: 2 VA
• Całkowite straty mocy dla prądu znamionowego: 0,60 W
• Klasa dokładności energii czynnej: B
• Energia czynna: klasa B wg EN 50470-3:2022
• Moc czynna: klasa 1 wg IEC 62053-21:2020 i IEC 61557-12:2018
• Energia bierna: klasa 2 wg IEC 62053-23:2020
• Moc bierna: klasa 2 wg IEC 62053-21:2020
• Wyświetlacz: LCD z podświetleniem
• Optyczna dioda metrologiczna: 10 000 imp/kWh
• Wyjścia impulsowe: 2 × S0
• Wejście taryfowe: T1/T2, 230 V AC ±20%
• Klasa ochrony: II
• Stopień ochrony: IP20 na bloku zacisków; IP51 od frontu w zabudowie
• Temperatura pracy: −25...+55 °C
• Temperatura przechowywania: −25...+70 °C
• Wysokość pracy: ≤ 2000 m n.p.m.
• Wilgotność: średnio roczna ≤75%, przez 30 dni w roku ≤95%, bez kondensacji
• Zgodność: MID dla energii czynnej, RoHS, REACh – bez SVHC

Dane techniczne TXF121

• Model: TXF121
• Typ: interfejs KNX do liczników energii
• Komunikacja z licznikiem: IR / podczerwień
• Komunikacja systemowa: KNX TP1
• Typ połączenia: połączenie bezpośrednie
• Napięcie robocze magistrali wg karty: 21...32 V
• Napięcie zasilania KNX wg instrukcji: 20...30 V MBTS
• Typowy pobór prądu z magistrali KNX: 4 mA
• Tryby konfiguracji: S mode / ETS oraz Hager Easy link controller
• Elementy na obudowie: przyciski lokalizacji Easy, dioda LED stanu, interfejs IR, przycisk adresowania fizycznego, zaciski KNX
• Sposób montażu: szyna DIN wg EN 60715
• Szerokość: 18 mm / 1 moduł DIN
• Temperatura pracy: −10...+55 °C
• Temperatura przechowywania: −20...+70 °C
• Wilgotność względna: 95% przy 25 °C
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: 3
• Stopień ochrony obudowy: IP20
• Stopień ochrony w obudowie / zabudowie: IP30
• Odporność na uderzenia: IK04
• Napięcie udarowe: 4 kV
• Wysokość pracy: <2000 m n.p.m.
• Zgodność: KNX, RoHS

Utylizacja

• Urządzeń nie należy wyrzucać razem z odpadami komunalnymi.
• Po zakończeniu eksploatacji ECP300C i TXF121 należy przekazać do odpowiedniego systemu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego.
• W przypadku urządzeń używanych w instalacji rozliczeniowej należy przestrzegać procedur dotyczących demontażu, plombowania i dokumentacji pomiarowej.
• Przed utylizacją należy usunąć lub zabezpieczyć dane konfiguracyjne, jeżeli są zapisane w systemie KNX lub dokumentacji instalacji.
• Opakowanie należy utylizować zgodnie z lokalnymi zasadami segregacji odpadów.

Podsumowanie

Hager ECP300C + TXF121 to praktyczny zestaw do pomiaru zużycia energii elektrycznej z komunikacją KNX. Licznik ECP300C wykonuje trójfazowy pomiar energii czynnej i biernej przez przekładniki prądowe CT, posiada certyfikat MID dla energii czynnej, obsługuje taryfy T1/T2 i 2 wyjścia impulsowe S0. Interfejs TXF121 odczytuje dane z licznika przez podczerwień i przesyła je do magistrali KNX, umożliwiając integrację pomiaru energii z automatyką budynkową. Zestaw jest przeznaczony do profesjonalnych instalacji w rozdzielnicach elektrycznych i systemach KNX, gdzie wymagany jest lokalny pomiar oraz zdalny odczyt parametrów energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy stosować wyłącznie zgodnie z dokumentacją Hager oraz obowiązującymi lokalnymi normami instalacyjnymi.
• Produkt posiada oznaczenie CE, potwierdzające zgodność z mającymi zastosowanie wymaganiami przepisów Unii Europejskiej.
• Instalacja i montaż urządzeń elektrycznych powinny być wykonywane wyłącznie przez wykwalifikowany personel.
• ECP300C jest licznikiem energii do montażu w rozdzielnicy, a TXF121 interfejsem komunikacyjnym KNX; zestaw nie jest samodzielnym zabezpieczeniem instalacji.
• Certyfikat MID licznika ECP300C dotyczy wyłącznie energii czynnej.
• Do celów rozliczeniowych zgodnie z MID należy stosować wyłącznie rejestr całkowitej energii czynnej.
• Nie należy podłączać ani odłączać produktów przy włączonym zasilaniu.
• Przed montażem lub demontażem rozłącznik czteropolowy powinien znajdować się w pozycji „WYŁ.”, a styki powinny być otwarte.
• Nie wolno przekraczać wartości granicznych podanych w dokumentacji, ponieważ może to uszkodzić urządzenie i podłączone wyposażenie.
• Nie wolno ingerować w produkt, modyfikować go ani naprawiać w sposób nieprzewidziany przez producenta.
• W przypadku awarii ECP300C producent nie przewiduje konserwacji, naprawy ani wymiany części; w razie nieprawidłowego działania licznik należy wymienić.
• Przed uruchomieniem należy sprawdzić, czy do zacisków SELV nie są podłączone niebezpieczne źródła napięcia.
• Należy sprawdzić, czy przewód fazowy nie został połączony z zaciskiem neutralnym, ponieważ może to spowodować trwałe uszkodzenie licznika.
• Należy sprawdzić poprawność kolejności faz i brak komunikatu błędu kolejności faz na wyświetlaczu licznika.
• Licznik, rozłączniki i zabezpieczenia nadprądowe powinny być zamontowane w odpowiedniej obudowie i łatwe do identyfikacji.
• Urządzenia należy montować wyłącznie wewnątrz pomieszczeń, w warunkach środowiskowych podanych przez producenta.
• Nie należy montować w tej samej obudowie urządzeń o stopniu łatwopalności niższym niż V1, jeżeli dokumentacja instalacji tego zabrania.
• Przewody powinny spełniać wymagania IEC 60332-1-2:2004 lub mieć stopień palności UL 2556 VW-1.
• TXF121 jest urządzeniem systemu KNX; do poprawnej konfiguracji wymagana jest znajomość systemu KNX oraz odpowiednie oprogramowanie ETS lub Hager Easy.
• Nieprawidłowa konfiguracja TXF121 może powodować brak komunikacji z licznikiem, błędne wskazania taryf lub błędy przesyłania danych do KNX.
• Urządzeń nie wolno wyrzucać razem z odpadami komunalnymi; należy przekazać je do selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
ECP300C Karta katalogowa
ECP300C Instrukcja obsługi
TXF121 Karta katalogowa
TXF121 Instrukcja obsługi
