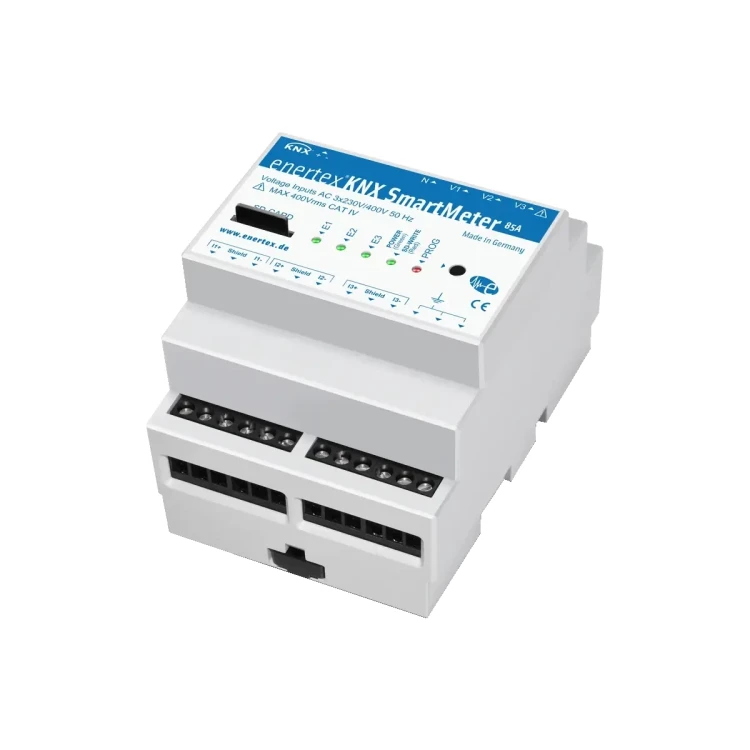

Enertex® KNX SmartMeter 85A

Enertex® KNX SmartMeter 85A to 3‑fazowy, dwukierunkowy licznik do pomiaru mocy i energii czynnej oraz biernej, który dodatkowo umożliwia analizę jakości energii. Wersja 85A wykorzystuje zewnętrzne, dołączone i skalibrowane czujniki prądowe, zapewniając bezstratny pomiar prądu w zakresie od 2 mA do 85 A na fazę. Wszystkie odczyty i wartości pomiarowe mogą być udostępniane w systemie KNX przez obiekty grupowe, a dane można także rejestrować na karcie microSD w standardowym formacie CSV z oznaczeniem czasu.

Najważniejsze cechy

• Producent: Enertex®
• Model: KNX SmartMeter 85A
• Typ: 3‑fazowy licznik dwukierunkowy (import/eksport energii)
• Pomiary energii: energia czynna i bierna
• Pomiary mocy: moc czynna i bierna
• Klasa dokładności: klasa 1 (1% dla energii czynnej i biernej)
• Pomiar prądu: bezstratny, przez dołączone, skalibrowane zewnętrzne czujniki prądowe
• Zakres prądu (na fazę): 2 mA … 85 A
• Zakres mocy: 0,5 W … 58 kW
• Komunikacja: przekazywanie wszystkich wskazań i wartości na magistralę KNX przez obiekty grupowe
• Rejestracja danych: zapis wszystkich mierzonych wartości na microSD w formacie CSV z czasem
• Analiza jakości energii: m.in. THD i harmoniczne

Co mierzy KNX SmartMeter 85A

• Moc czynna oraz moc bierna
• Energia czynna oraz energia bierna
• Napięcie
• Prąd
• Współczynnik mocy (power factor)
• Niezrównoważenie obciążenia (unbalanced load)
• Prąd przewodu neutralnego / prąd składowej zerowej (zero system current)
• THD
• Harmoniczne

Integracja z KNX

• Wyjście wszystkich wskazań licznika i wartości pomiarowych na magistralę KNX poprzez obiekty grupowe.
• Umożliwia wykorzystanie danych pomiarowych w logice i wizualizacji KNX (np. do monitoringu zużycia, bilansowania lub alarmów) – zgodnie z obiektami grupowymi w projekcie.

Rejestracja i analiza danych (microSD)

• Rejestrowanie wszystkich wartości mierzonych na kartę microSD.
• Zapis w standardowym formacie CSV z timestampem, co ułatwia dalszą analizę (np. w arkuszach kalkulacyjnych).

Funkcje monitoringu stanu (Condition Monitoring)

Wbudowana funkcja monitoringu stanu sygnalizuje zdarzenia i nieprawidłowości w sieci, w tym:

• przeciążenie (overload),
• przepięcie (overvoltage),
• zanik zasilania (power failure),
• zniekształcenia napięcia (voltage distortion),
• zniekształcenia prądu (current distortion),
• niezrównoważenie obciążenia (unbalanced load),
• prąd składowej zerowej (zero system current).

Pomiar instalacji z fotowoltaiką (PV)

Urządzenie oferuje specjalne liczniki energii przeznaczone do nadzoru instalacji solarnych, w tym:

• licznik bilansujący (balance),
• licznik generacji (generation),
• licznik zużycia (consumption).

Dane techniczne (na podstawie danych wejściowych)

• Układ: 3‑fazowy, dwukierunkowy
• Dokładność pomiaru energii: klasa 1 (1% dla energii czynnej i biernej)
• Czujniki prądowe: zewnętrzne, dołączone, skalibrowane; pomiar bezstratny
• Zakres prądu (na fazę): 2 mA … 85 A
• Zakres mocy: 0,5 W … 58 kW
• Rejestracja: microSD, CSV, znacznik czasu
• Parametry jakości energii: THD, harmoniczne

Podsumowanie

Enertex® KNX SmartMeter 85A to precyzyjny, 3‑fazowy licznik dwukierunkowy dla instalacji, w których liczy się jednocześnie pomiar energii czynnej i biernej, monitoring jakości zasilania oraz wygodna integracja z KNX. Dołączone, skalibrowane czujniki prądowe 2 mA … 85 A, zapis na microSD (CSV z czasem) i funkcje condition monitoring sprawiają, że jest to rozwiązanie zarówno do nadzoru zużycia, jak i do analizy oraz diagnostyki pracy instalacji – także z uwzględnieniem rozliczeń i bilansowania przy systemach solarnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz certyfikację EIB/KNX.
• Urządzenie przetestowane pod kątem bezpieczeństwa zgodnie z DIN EN 61010-1 oraz kompatybilności elektromagnetycznej zgodnie z DIN EN 50491-5.
• Urządzenie przeznaczone wyłącznie do użytku wewnętrznego.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do kontaktu z wodą, wilgocią, pyłem przewodzącym ani do stosowania na zewnątrz.
• Montaż, instalację i podłączenie urządzenia mogą wykonywać wyłącznie wykwalifikowani elektrycy. Przy podłączaniu interfejsów KNX/EIB wymagane są specjalistyczne kwalifikacje.
• Przed rozpoczęciem prac montażowych lub serwisowych należy odłączyć zasilanie sieciowe i zabezpieczyć znajdujące się w pobliżu części będące pod napięciem. Kontakt z elementami pod napięciem grozi porażeniem elektrycznym, w tym śmiertelnym.
• Zignorowanie instrukcji producenta może spowodować uszkodzenie urządzenia oraz stworzyć ryzyko pożaru lub innych zagrożeń.
• Urządzenie należy montować na szynie DIN 35 mm, zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Zasilanie KNX: DC 21...32 V SELV. Do zasilania i podłączenia należy stosować wyłącznie parametry zgodne z dokumentacją producenta.
• Wejścia pomiaru napięcia są przeznaczone do napięcia maks. 460 Vrms, 50 Hz. Nie przekraczać dopuszczalnych parametrów pracy.
• Kategoria przepięciowa wejść napięciowych: 400 Vrms / CAT IV. Podłączenia wykonywać wyłącznie zgodnie z przeznaczeniem urządzenia.
• Do wejść czujników prądu wolno podłączać wyłącznie dostarczone z urządzeniem czujniki prądu. Nie stosować innych czujników.
• Czujniki prądu są kalibrowane fabrycznie do konkretnych kanałów i do konkretnego egzemplarza urządzenia. Należy podłączać je wyłącznie do odpowiednich kanałów oraz do tego Smartmetera, z którym zostały dostarczone.
• Przewód mierzony należy prowadzić przez czujnik prądu najlepiej pionowo. Ze względów bezpieczeństwa zaleca się prowadzenie przez czujnik wyłącznie przewodu z izolacją.
• W pobliżu miejsca oznaczonego na przewodzie czujnika występuje tylko pojedyncza izolacja. Należy zachować odstęp co najmniej 5 mm od wszystkich nieizolowanych części czynnych oraz co najmniej 10 mm od zacisków śrubowych i innych nieizolowanych przewodów pod napięciem.
• W przypadku skracania lub przedłużania przewodów czujników należy zachować wymagania bezpieczeństwa elektrycznego i EMC. Po skróceniu ekran musi zostać ponownie zaizolowany, a przy przedłużaniu należy stosować przewody ekranowane i utrzymać podwójną lub wzmocnioną izolację względem części pod napięciem.
• Przewody czujników prądu należy prowadzić z dala od przewodów zasilających i źródeł zakłóceń wysokiej częstotliwości. Nieprawidłowe prowadzenie przewodów może pogorszyć dokładność pomiaru i działanie urządzenia.
• Nie otwierać obudowy ani nie dokonywać nieautoryzowanych modyfikacji urządzenia. Otwarcie obudowy i nieautoryzowane zmiany powodują utratę gwarancji.
• Podczas zapisu danych na kartę SD nie wolno wyjmować karty. Może to spowodować utratę danych.
• Aktualizację firmware należy wykonywać wyłącznie zgodnie z instrukcją producenta. W trakcie kopiowania danych aktualizacyjnych nie wolno wyjmować karty SD ani przerywać zasilania KNX.
• Wariant RT może pracować bez magistrali KNX po podłączeniu zasilania 24 V DC do zacisku KNX, zgodnie z dokumentacją producenta.
• Wersja RT zawiera wewnętrzną baterię litową CR2032 do podtrzymania zegara. Wymiana baterii wymaga otwarcia obudowy i powinna być wykonywana wyłącznie zgodnie z instrukcją producenta przez osoby posiadające odpowiednie kwalifikacje.
• Zakres temperatury pracy: od -5°C do +45°C. Nie eksploatować urządzenia poza dopuszczalnym zakresem środowiskowym.
• Urządzenie nie jest licznikiem energii do rozliczeń billingowych. Producent wskazuje, że zabezpieczenie przed manipulacją wymagane do celów rozliczeniowych nie jest gwarantowane.
• Instrukcja obsługi stanowi część produktu i powinna zostać przekazana użytkownikowi końcowemu.
