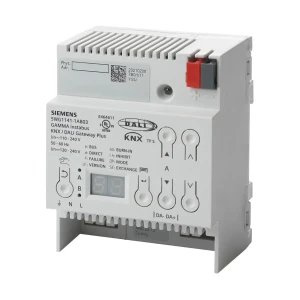

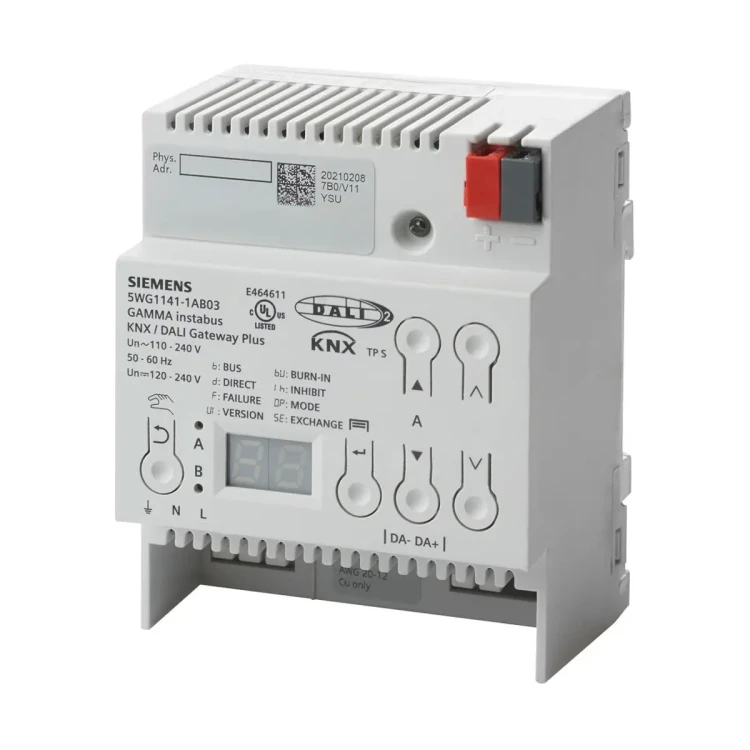

5WG1141-1AB03 N 141/03 Zaawansowana bramka KNX / DALI PLUS, 1 kanał

Siemens KNX/DALI Gateway plus N 141/03 (5WG1141-1AB03) to bramka KNX/DALI (KNX TP1-256) z jednym niezależnym interfejsem DALI (kanał A), przeznaczona do integracji i sterowania oświetleniem DALI z poziomu instalacji KNX. Urządzenie komunikuje się dwukierunkowo po DALI (IEC 62386), umożliwiając nie tylko przełączanie i ściemnianie, ale także odczyt statusów i komunikatów błędów (np. awaria źródła światła lub błąd statecznika). Zintegrowany zasilacz zasila elektronikę urządzenia oraz generuje napięcie magistrali DALI, dzięki czemu nie jest wymagany (ani dozwolony) dodatkowy zasilacz DALI w segmencie.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: KNX/DALI Gateway plus N 141/03
• Kod producenta (MLFB): 5WG1141-1AB03
• Interfejs DALI: 1 kanał (A), urządzenie typu Single-Master (brak multi-master w segmencie DALI)
• Liczba urządzeń DALI: do 64 urządzeń DALI na kanał (np. stateczniki/ECG z interfejsem DALI) + obsługa wybranych czujników DALI
• Grupy DALI: do 16 grup na kanał
• Sceny: do 16 scen
• Tryby pracy: bus (normal), broadcast, standalone, direct mode
• Parametryzacja: ETS od wersji 5
• Firmware: możliwość wgrania nowej wersji przez KNX (funkcje opisane dla firmware V15)
• Funkcje (zależnie od konfiguracji): timer, stand-by (odłączanie zasilania ECG przez zewnętrzny łącznik), sekwencer (efekty), burn-in, emergency mode, sterowanie indywidualne ECG, sterowanie stałopoziomowe (constant lighting), 2-punktowa regulacja jasności
• Montaż: na szynie DIN (N-system), szerokość 4WU (1WU = 18 mm)

Zastosowanie

N 141/03 służy do integracji oświetlenia DALI z automatyką KNX w budynkach. Pozwala sterować oprawami/ECG po DALI oraz przypisywać urządzenia do grup i scen w ETS, a także przekazywać do KNX informacje o statusach i błędach z magistrali DALI.

• sterowanie oświetleniem DALI (przełączanie, ściemnianie, wartości zadane),
• grupowanie i sceny,
• obsługa wybranych czujników DALI (np. interfejsy przycisków, czujniki obecności),
• obsługa wybranych funkcji oświetlenia awaryjnego zgodnie z IEC 62386-202.

Funkcje i działanie

Tryby pracy

• Normal mode (bus mode): sterowanie grupami bez ograniczeń; dla grup dostępne obiekty komunikacyjne m.in. przełączanie, ściemnianie i wartość zadana.
• Broadcast: kanał DALI steruje wszystkimi podłączonymi ECG jednocześnie komendami broadcast (czujniki nie są uwzględniane).
• Standalone mode: praca bez połączenia z KNX z użyciem konfiguracji wgranej wcześniej z ETS.
• Direct mode: lokalne przełączanie i ściemnianie bezpośrednio na urządzeniu.

Direct mode – sterowanie z poziomu urządzenia

Bramka posiada funkcję Direct Mode, umożliwiającą bezpośrednie włączanie/wyłączanie i ściemnianie podłączonych urządzeń DALI nawet wtedy, gdy nie przeprowadzono jeszcze uruchomienia w ETS lub gdy komunikacja KNX jest niedostępna. Tryb direct jest sygnalizowany na wyświetlaczu symbolem „d”; tryb bus symbolem „b”.

Grupy, ściemnianie i statusy

• Urządzenia DALI mogą być łączone w grupy DALI (do 16 na kanał), co umożliwia równoczesne sterowanie bez różnic czasowych.
• Dostępne są obiekty statusowe, m.in. status załączenia (1-bit) oraz status wartości ściemniania (8-bit).
• Możliwe jest ustawianie limitów minimalnej i maksymalnej wartości ściemniania.
• Obsługiwane są sceny (do 16) wywoływane i zapisywane przez obiekt 8-bit scene, Recall/Save (dostępne jest także wywołanie sceny z czasem ściemniania).

Komunikaty i diagnostyka

• DALI device failure: obiekt 1-bit informuje o podejrzeniu awarii zasilania urządzeń DALI (gdy nie odpowiada więcej urządzeń niż ustawiony próg).
• Power failure: obiekt 1-bit informuje o zaniku wspólnego zasilania dla bramki i linii DALI.
• DALI short circuit: obiekt 1-bit sygnalizuje zwarcie linii DALI.

Timer (harmonogram)

• Możliwość zdefiniowania do 10 kanałów czasowych z łącznie do 2000 czasów przełączeń.
• Harmonogramy: dzienne/tygodniowe lub datowane; czas bezwzględny lub względem wschodu/zachodu słońca.

Stand-by (redukcja poboru spoczynkowego)

• Możliwość zdefiniowania do 12 obszarów, w których zasilanie ECG jest odłączane przez zewnętrzny łącznik obciążenia, gdy wszystkie ECG w obszarze mają wartość jasności 0.

Effect control (Sequencer)

• Do 4 efektów, każdy do 1000 kroków.
• Każdy krok można przypisać do jednego z 20 kanałów efektów (każdy kanał ma obiekt komunikacyjny).
• Efekty mogą działać równolegle, a status jest dostępny przez obiekt.

Burn-in

• Burn-in całego systemu: możliwość automatycznego załączenia wszystkich ECG na 100% po pierwszym uruchomieniu systemu na zdefiniowany czas (wartość standardowa: 100 h).
• Po zakończeniu burn-in urządzenie przełącza się do trybu normalnego (bus) lub standalone (zgodnie z konfiguracją), a wszystkie ECG są wyłączane.
• W przypadku zaniku zasilania zapisywany jest pozostały czas i funkcja jest kontynuowana po przywróceniu zasilania.
• Burn-in przez obiekt: działa podobnie do constant light – utrzymywana jest maksymalna skonfigurowana wartość ściemniania; komendy (np. sceny obejmujące dany ECG/grupę) są odrzucane podczas aktywnego burn-in.

Emergency mode i testy oświetlenia awaryjnego

• Obsługa systemów oświetlenia awaryjnego zgodnie z IEC 62386-202 (centralna bateria lub oprawy z baterią indywidualną; jedno lub dwa urządzenia DALI).
• Możliwość wykonywania cyklicznych testów funkcjonalnych oraz przekazywania wyników obiektem do systemu dokumentacji lub zapisu w pamięci wewnętrznej (odczyt przez ETS Plug-in i zapis do pliku).
• Możliwość blokady komunikatów błędów (suppress error messages) w sytuacjach, gdy rozłączenie ECG w ramach testów byłoby raportowane jako błąd.

Sterowanie temperaturą barwową (DALI Device Type 8)

• Obsługa sterowania temperaturą barwową zgodnie z IEC 62386, rozdział 209 „Color Control” (ECG typu urządzenia 8) – sterowanie jasnością i temperaturą barwową (K).
• Możliwość użycia w aplikacjach Human Centric Lighting (HCL) dzięki ustawianiu temperatury barwowej m.in. w scenach, efektach i harmonogramie.

Obsługiwane czujniki DALI (kanał A)

Bramka obsługuje wybrane czujniki DALI (aktualnie wskazane w informacji technicznej) i zasila je z magistrali DALI. Liczba czujników może być mniejsza od maksymalnej – zależy od poboru prądu czujników.

• DALI push button input: maks. 16 na kanał (np. Siemens DALI 4× button input 5WG1 141-2AB71; OSRAM DALI PRO PB coupler 4008321496461).
• DALI presence detector: maks. 8 na kanał (lista wspieranych urządzeń zależna od typu; w informacji technicznej wyszczególniono urządzenia OSRAM).
• DALI-2 presence detector: maks. 8 na kanał (czujniki mogą być uruchamiane jako „DALI Presence detector” (6 mA)).

Podłączenie elektryczne i okablowanie

• Zasilanie sieciowe: zaciski 3-biegunowe (PE, N, L).
• KNX: przyłącze przez zacisk magistralny.
• DALI: zacisk dla kanału A; zasilanie DALI generowane przez bramkę (brak dodatkowego zasilacza DALI w segmencie).
• Długość odizolowania przewodów: 10…11 mm.
• Dopuszczalne przekroje przewodów: 0,5…2,5 mm² (drut / linka / linka drobnożyłowa niecynowana); AWG 20 (0,75 mm²) – AWG 12 (3,3 mm²) dla przewodów jednodrutowych i wielodrutowych.
• Zabezpieczenie obwodu zasilania: wyłącznik nadprądowy o charakterystyce B lub C, maks. prąd znamionowy 6 A.

Dane techniczne (N 141/03)

• Zasilanie elektroniki i interfejsu DALI (zasilacz zintegrowany): AC 110–240 V, 50/60 Hz lub DC 120–240 V
• Pobór mocy: maks. 6 W
• Zasilanie KNX: z magistrali
• Pobór prądu z KNX: 5 mA
• DALI (kanał A): do 64 urządzeń DALI (każde maks. 2 mA) z impedancją wejściową > 8 kΩ
• Zasilanie DALI: ok. DC 19 V, separowane (floating), zwarcioodporne
• Maks. prąd DALI: Imax = 250 mA; maks. prąd gwarantowany Inmax = 190 mA
• Mechanizm wyłączenia: opóźnienie wyłączenia 700 ms; czas ponownego startu 10 s
• Maks. długość przewodu DALI (Cu, 25°C): 2,5 mm² – 300 m; 1,5 mm² – 300 m; 1,0 mm² – 224 m; 0,75 mm² – 168 m; 0,5 mm² – 112 m
• Maks. rezystancja pętli: 10 Ω
• Stopień ochrony: IP20
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna (bez kondensacji): 5%…93%
• Wymiary montażowe: N-system, szerokość 4WU (1WU = 18 mm)
• Masa: ok. 180 g
• Oznaczenia: KNX EIB
• Niezawodność: 419 FIT przy 40°C

Montaż i instalacja

• Montaż na szynie DIN EN 60715-TH35-7,5 w rozdzielnicach lub małych obudowach.
• Do stałych instalacji wewnętrznych w suchych pomieszczeniach.
• Urządzenie musi być montowane i uruchamiane przez uprawnionego elektryka; musi być zapewniona możliwość bezpiecznego odłączenia.
• Urządzenia nie wolno otwierać.

Podsumowanie

Siemens N 141/03 (5WG1141-1AB03) to jednokanałowa bramka KNX/DALI do sterowania oświetleniem DALI (do 64 urządzeń) z poziomu KNX, z dwukierunkową diagnostyką i bogatymi funkcjami automatyki: grupy, sceny, harmonogramy, sekwencer efektów, burn-in oraz wsparcie dla wybranych rozwiązań oświetlenia awaryjnego i sterowania temperaturą barwową (DALI Device Type 8). Zintegrowane zasilanie DALI oraz tryb Direct Mode ułatwiają uruchomienie i serwis w instalacjach budynkowych.
