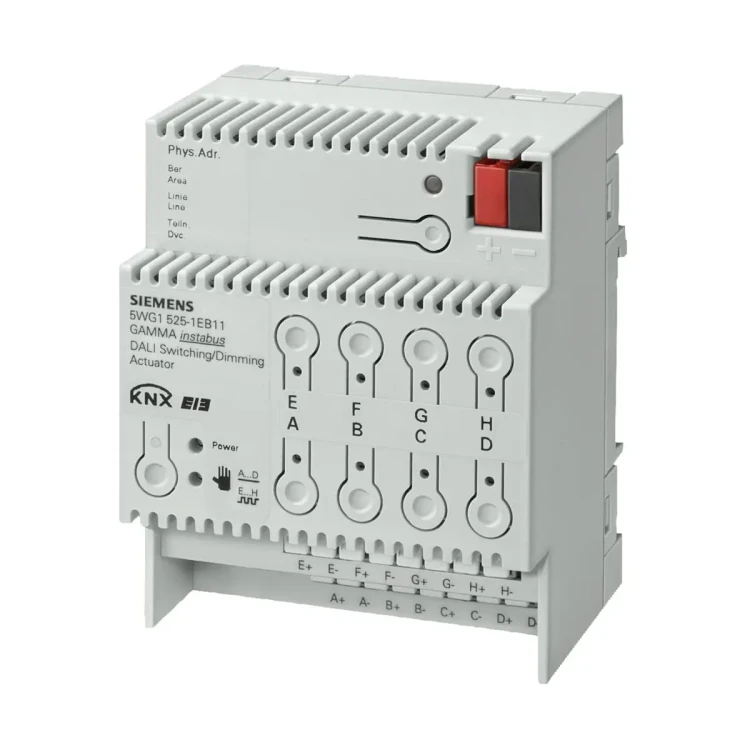

5WG1525-1EB01 N 525E01 Aktor załączający/ściemniający‚ 8 x DALI‚ 8 ECGs na każde wyjście DALI

Siemens instabus EIB N 525E01 (oznaczenie katalogowe 5WG1 525-1EB01) to aktor łączeniowo-ściemniający KNX EIB z 8 wyjściami DALI (8 kanałów), przeznaczony do grupowego sterowania oświetleniem zgodnym z DALI (IEC 60929). Do każdego kanału można podłączyć do 8 urządzeń DALI (np. stateczników) i realizować funkcje załączania oraz ściemniania wraz z obsługą informacji zwrotnych (m.in. stany i błędy przypisane do danej grupy/kanału).

Najważniejsze cechy

• Producent: Siemens (instabus EIB / KNX)
• Model: N 525E01
• Oznaczenie katalogowe: 5WG1 525-1EB01
• Typ urządzenia: aktor łączeniowo-ściemniający KNX EIB
• Liczba kanałów DALI: 8 (A–H)
• Obciążenie na kanał: do 8 urządzeń DALI o impedancji wejściowej > 8 kΩ (na urządzenie)
• Interfejs DALI: dwukierunkowy (odbiór poleceń i wysyłanie informacji statusowych/błędów)
• Zasilanie elektroniki i generacja napięcia DALI: zintegrowany zasilacz z AC 230 V
• Tryby pracy: Bus mode (praca po KNX) oraz Direct mode (lokalne sterowanie przyciskami)
• Sceny: 8-bit, do 16 scen na kanał (w trybie bus mode, zależnie od programu aplikacyjnego)
• Montaż: urządzenie na szynę DIN, szerokość 4 moduły (1 moduł = 18 mm)

Zastosowanie

N 525E01 służy do grupowego sterowania oświetleniem DALI w instalacjach KNX (EIB), gdy nie jest wymagana indywidualna komunikacja z każdym urządzeniem DALI. Umożliwia podłączenie i wspólne sterowanie grupą opraw/urządzeń DALI w ramach kanału oraz przekazywanie informacji o stanie i błędach przypisanych do tej grupy.

Tryb bus / tryb direct (lokalne sterowanie)

Urządzenie posiada tryb direct, który pozwala uruchomić i sterować kanałami także wtedy, gdy nie zostało jeszcze zaprogramowane w ETS lub gdy komunikacja KNX jest przerwana. Przełączanie trybów odbywa się przyciskiem na płycie czołowej.

• Pierwsze naciśnięcie: direct mode aktywny (LED świeci ciągle) – sterowanie kanałami A–D.
• Drugie naciśnięcie: direct mode aktywny (LED miga) – sterowanie kanałami E–H.
• Trzecie naciśnięcie: powrót do bus mode (LED gaśnie).

Sterowanie kanałem w direct mode (przyciski na froncie):

• Górny przycisk – krótkie naciśnięcie: włączenie kanału.
• Górny przycisk – długie naciśnięcie: ściemnianie jaśniej.
• Dolny przycisk – krótkie naciśnięcie: wyłączenie kanału.
• Dolny przycisk – długie naciśnięcie: ściemnianie ciemniej.

W direct mode można ustawić parametr, czy tryb ma być aktywny stale, czy przez określony czas. Nastawa fabryczna czasu pracy direct mode wynosi 15 minut. Każde użycie przycisku w direct mode restartuje licznik czasu. Po upływie czasu bez kolejnych działań direct mode wyłącza się automatycznie, a urządzenie wraca do bus mode (o ile komunikacja KNX jest dostępna). W bus mode naciśnięcia przycisków na froncie nie wywołują przełączania kanałów.

Podczas direct mode komendy przełączania, wartości i scen są zapamiętywane tymczasowo i wykonywane automatycznie po powrocie do bus mode.

Program aplikacyjny i funkcje KNX (bus mode)

Do pracy wymagany jest program aplikacyjny 25 A8 Dali switch/dimming actuator 980801. Program można wgrać z ETS2 V1.3 lub nowszego. W trybie bus mode dostępne są m.in. (na kanał):

• Tryby pracy: normal operation, night mode, 1-level lub 2-level time switch mode.
• Funkcje sterujące: switching, dimming, dimming value.
• Funkcja: warning before switching off the lighting.
• Obiekty statusowe: switching status, dimming value status, lamp failure.
• Status DALI: lamp failure, short circuit, failure of the power supply.
• Konfiguracja kanałów: identyczna dla wszystkich 8 kanałów lub indywidualna per kanał.
• Sceny: sterowanie 8-bit, do 16 scen na kanał.
• Zachowanie przy zaniku i powrocie napięć: dla napięcia magistrali KNX oraz napięcia sieciowego.

Dodatkowo można parametryzować czasy ściemniania, limity ściemniania oraz zachowanie przy rozjaśnianiu/ściemnianiu i zadawaniu wartości ściemniania.

Podłączenie elektryczne i okablowanie

• Zasilanie: przyłącze sieciowe 2-biegunowe (N, L).
• Wyjścia DALI: 8 wyjść (kanałów) DALI; napięcie magistrali DALI ok. DC 16 V, pływające, zabezpieczone na zwarcie.
• Zaciski zasilania i wyjść: zaciski wtykowe; długość odizolowania 9…10 mm.
• Dopuszczalne przekroje przewodów: 0,5…2,5 mm² jednodrutowe lub 0,5…1,5 mm² linka z tulejką.
• Zabezpieczenie zasilania: przewód zasilający musi być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B lub C, maks. prąd znamionowy 6 A.
• Magistrala KNX (EIB): przez styki na szynie danych oraz zacisk bezśrubowy; przewód jednodrutowy 0,6…0,8 mm, długość odizolowania 5 mm.

Elementy obsługi i sygnalizacji

• Przycisk programowania (learning): przełączenie normal mode / addressing mode (nadanie adresu fizycznego).
• Przycisk direct mode: przełączenie bus mode / direct mode oraz wybór grupy kanałów A–D lub E–H.
• Przyciski lokalne: 4 × 2 przyciski do sterowania (bezpośrednio) 4 wyjściami – niezależnie od KNX (w direct mode).
• LED: czerwona (tryb normal/adresowanie i kontrola napięcia magistrali), zielona (napięcie pracy 230 V), żółta (direct/bus mode).
• LED kanałowe: czerwona dioda dla kanału – sygnalizacja ON/OFF oraz miganie 1 Hz przy błędzie (np. awaria lampy).

Dane techniczne

• Napięcie magistrali KNX (EIB): z linii magistralnej
• Zasilanie elektroniki: AC 230 V +10% / −15%, 50 Hz
• Pobór mocy: maks. 6 W
• Napięcie magistrali DALI (na kanał): ok. DC 16 V, pływające, zwarcioodporne
• Stopień ochrony: IP20
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: III
• Magistrala: SELV DC 24 V
• Temperatura pracy: −5…+45 °C
• Temperatura składowania: −25…+70 °C
• Wilgotność względna (bez kondensacji): 5%…93%
• Obudowa: tworzywo sztuczne
• Szerokość: 4 moduły (1 moduł = 18 mm)
• Masa: ok. 250 g
• Obciążenie ogniowe: ok. 3850 kJ ±10%
• Normy: EN 50090-2-2 oraz EN 60669-2-1

Montaż i uwagi instalacyjne

• Do stałej instalacji w suchych pomieszczeniach wewnętrznych, w rozdzielnicach lub obudowach modułowych.
• Montaż na szynie DIN: zatrzaskowy (snap-on) na szynie EN 60715-TH35-7.50.
• Montaż i uruchomienie powinny być wykonane przez uprawnionego elektryka.
• Podczas podłączania należy zapewnić możliwość odłączenia (izolowania) urządzenia.
• Nie otwierać urządzenia.

Podsumowanie

Siemens N 525E01 (5WG1 525-1EB01) to 8-kanałowy aktor KNX z wyjściami DALI do grupowego sterowania oświetleniem: przełączanie, ściemnianie, sceny oraz diagnostyka na poziomie kanału. Zintegrowany zasilacz 230 V i tryb Direct mode umożliwiają lokalne sterowanie oraz pracę nawet przed uruchomieniem w ETS lub przy przerwanej komunikacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z dyrektywą EMC oraz dyrektywą niskonapięciową).
• Oznaczenie KNX EIB.
• Urządzenie elektryczne do montażu stałego, przeznaczone wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych oraz do montażu w rozdzielnicach lub obudowach modułowych.
• Montaż, podłączenie i uruchomienie wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi instalacji elektrycznych.
• Przy podłączaniu należy zapewnić możliwość odłączenia urządzenia od zasilania.
• Urządzenie zasilane napięciem sieciowym AC 230 V. Przed rozpoczęciem montażu, podłączenia, demontażu lub prac serwisowych należy odłączyć zasilanie i zabezpieczyć instalację przed przypadkowym załączeniem.
• Nie otwierać obudowy urządzenia. Otwieranie urządzenia jest niedozwolone i może powodować zagrożenie bezpieczeństwa lub uszkodzenie produktu.
• Zaciski zasilania i wyjść DALI należy podłączać wyłącznie przewodami o dopuszczonych przekrojach: 0,5...2,5 mm² dla przewodów jednodrutowych lub 0,5...1,5 mm² dla przewodów linkowych z tulejką. Dla magistrali EIB należy stosować przewody jednodrutowe 0,6...0,8 mm.
• Przewód zasilający urządzenie musi być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B lub C i maksymalnym prądzie znamionowym 6 A.
• Urządzenie posiada 8 wyjść DALI. Do jednego wyjścia DALI można podłączyć maksymalnie 8 urządzeń DALI o impedancji wejściowej powyżej 8 kΩ na urządzenie. Przekroczenie tych wartości może prowadzić do nieprawidłowej pracy instalacji.
• Magistrala urządzenia pracuje jako obwód SELV DC 24 V. Obwody należy wykonywać zgodnie z wymaganiami SELV oraz dokumentacją producenta.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do pracy na zewnątrz ani w miejscach narażonych na bezpośrednie działanie wilgoci, skraplanie pary wodnej lub zalanie.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5°C do +45°C, wilgotność względna 5% do 93% bez kondensacji.
• Podczas montażu na szynie DIN bez szyny danych należy osłonić system styków dostarczoną osłoną izolacyjną. Nieużywane odcinki szyny DIN z szyną danych należy zabezpieczyć odpowiednią osłoną.
• Podczas zdejmowania zacisku magistralnego należy zachować szczególną ostrożność, ponieważ istnieje ryzyko zwarcia urządzenia oraz uszkodzenia styków testowych.
• W trybie bezpośrednim możliwe jest lokalne sterowanie kanałami z poziomu przycisków na froncie urządzenia. Funkcję tę należy obsługiwać ostrożnie, ponieważ po powrocie do trybu magistralnego zapisane polecenia mogą zostać wykonane automatycznie.
• Uszkodzone urządzenie nie powinno być dalej eksploatowane; wadliwy produkt należy przekazać do serwisu lub producenta zgodnie z zaleceniami dokumentacji.
