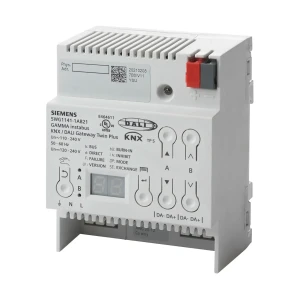

5WG1141-1AB21 N 141/21 Zaawansowana bramka KNX / DALI TWIN PLUS, 2 kanały

KNX/DALI Gateway Twin plus N 141/21 (5WG1141-1AB21) to bramka KNX/DALI z serii GAMMA instabus, przeznaczona do integracji i sterowania oświetleniem DALI w systemach KNX. Urządzenie jest KNX TP1-256 z dwoma niezależnymi interfejsami DALI (kanał A i B) oraz zintegrowanym zasilaczem, który zasila elektronikę bramki i generuje napięcie magistrali DALI. Pozwala obsłużyć do 64 urządzeń DALI na kanał (np. stateczniki/driver LED z interfejsem DALI) oraz wspiera wybrane czujniki DALI.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: KNX/DALI Gateway Twin plus N 141/21
• Kod produktu (MLFB): 5WG1141-1AB21
• Typ urządzenia KNX: TP1-256
• Liczba kanałów DALI: 2 (A i B)
• Obciążenie kanału DALI: do 64 urządzeń DALI na kanał
• DALI: interfejs z certyfikacją DALI-2 zgodnie z IEC 62386-101 i 103 (jeśli na urządzeniu nadrukowano logo DALI-2)
• Single-master: DALI Single-Master Application Controller (brak multi-master)
• Tryb Direct Mode: lokalne włączanie/wyłączanie i ściemnianie z przycisków na froncie (również bez ETS lub przy braku komunikacji KNX)
• Detekcja błędnego napięcia na zaciskach DALI podczas inicjalizacji (ochrona przed nadmiernym napięciem na kanałach)
• Obsługa scen: do 16 scen na kanał; scena może obejmować do 16 grup na kanał
• Harmonogramy (Timer): do 10 kanałów, do 2000 czasów przełączeń
• Sekwencer (Effect control): do 4 efektów, do 1000 kroków
• Funkcje oświetlenia awaryjnego: tryb awaryjny zgodnie z IEC 62386-202 oraz rejestr wyników testów (dla opraw z indywidualnym zasilaniem bateryjnym)
• Sterowanie temperaturą barwową: dla urządzeń DALI typu 8 (IEC 62386, część 209 „Color Control”)

Zastosowanie

N 141/21 służy do sterowania oświetleniem DALI w instalacjach budynkowych opartych o KNX, w tym do realizacji przełączania, ściemniania, scen, harmonogramów oraz integracji wybranych czujników DALI. Bramkę można parametryzować w ETS (od wersji 5).

Tryby pracy

• Normal mode (Bus mode): standardowa praca w KNX z obiektami komunikacyjnymi dla grup (przełączanie, ściemnianie, wartość zadana) oraz obiektami statusu.
• Broadcast: sterowanie wszystkimi podłączonymi urządzeniami DALI na kanale komendami broadcast (czujniki nie są uwzględniane); funkcja Works jest aktywna fabrycznie z użyciem broadcast.
• Standalone mode: praca bez połączenia z KNX – wykonywana jest konfiguracja wgrana z ETS.
• Direct mode: bezpośrednie włączanie/wyłączanie i ściemnianie z poziomu urządzenia (wspólne dla opraw na danym kanale).
• Night mode (timed surface lighting): opcjonalne ograniczenie możliwości włączenia grupy do zdefiniowanych przedziałów czasowych (czas świecenia w trybie nocnym ustawiany parametrem).
• Constant light: grupa świeci stale z wartością zadaną (statusy pozostają dostępne).

Funkcje sterowania oświetleniem DALI

Grupy, sceny i statusy

• Grupy DALI: do 16 grup na kanał; możliwe grupowe przełączanie i ściemnianie.
• Sceny: do 16 scen na kanał; każda scena może zawierać do 16 grup na kanał (wywołanie/zapis przez obiekt 8-bit „Recall/Save”; dostępne także wywołanie sceny z czasem ściemniania przez obiekt 3-bajtowy).
• Obiekty statusowe: oddzielne obiekty dla statusu załączenia i wartości ściemniania (dla grup).
• Ograniczenia wartości ściemniania: możliwość ustawienia wartości minimalnej i maksymalnej (limity obowiązują podczas wszystkich procesów przełączania/ściemniania).

Tryb czasowy (Timer mode)

• Start timera może nastąpić telegramem ON, telegramem ściemniania (jaśniej/ciemniej) lub telegramem wartości ściemniania.
• Dostępne warianty: Time switch 1-level (ściemnienie po upływie czasu świecenia) oraz Time switch 2-level (ściemnienie do wartości pośredniej po czasie 1, a następnie po czasie 2).

Stand-by (odłączanie zasilania stateczników/driverów)

• Możliwość zdefiniowania do 12 obszarów, w których zasilanie ECG jest odłączane zewnętrznym łącznikiem obciążenia, gdy wszystkie ECG w obszarze mają jasność 0 (redukcja poboru mocy w spoczynku).

Sekwencer (Effect control)

• Do 4 efektów działających równolegle.
• Do 1000 kroków w efektach; kroki mogą być przypisywane do kanałów efektów (z obiektami komunikacyjnymi oraz obiektem statusu).

Burn-in

• Burn-in dla całego systemu: możliwość włączenia wszystkich ECG na 100% po pierwszym uruchomieniu przez zdefiniowany czas (domyślnie 100 h, wartość konfigurowalna w ETS); uruchamianie możliwe przyciskami na urządzeniu.
• Burn-in przez obiekt: zachowanie podobne do stałego świecenia – sterowana wartość to maksymalna skonfigurowana wartość ściemniania; komendy dla scen zawierających dany ECG/grupę są odrzucane podczas burn-in.

Obsługa czujników DALI (wybrane urządzenia)

Bramka wspiera wybrane czujniki DALI (m.in. interfejsy przycisków, czujniki obecności i jasności). Czujniki są zasilane przez bramkę, a ich liczba na kanał zależy od poboru prądu (może być mniejsza niż wartości maksymalne).

• Wejścia przycisków DALI: maks. 16 na kanał (np. Siemens DALI 4× button input 5WG1141-2AB71; OSRAM DALI PRO PB coupler 4008321496461).
• Czujniki obecności DALI: maks. 8 na kanał (różne modele OSRAM wymienione w dokumentacji).
• Czujniki DALI-2 (OSRAM): maks. 8 na kanał – mogą być uruchamiane jako „DALI Presence detector” (6 mA).

Oświetlenie awaryjne (Emergency mode)

• Wsparcie systemów oświetlenia awaryjnego zgodnie z IEC 62386-202 (z centralną baterią oraz z indywidualnym zasilaniem bateryjnym).
• Testy opraw awaryjnych: możliwość cyklicznych testów funkcjonalnych; wyniki mogą być przekazywane obiektem lub zapisywane w pamięci wewnętrznej (odczyt przez ETS Plug-in i zapis do pliku).
• Blokowanie trybu bateryjnego (inhibit): możliwość ustawienia blokady dla opraw z baterią w szczególnych przypadkach (np. faza budowy).
• Priorytet trybu awaryjnego: po aktywacji trybu awaryjnego światła nie reagują na komendy przełączania/ściemniania; nie można uruchamiać efektów ani scen, a funkcje czasowe i regulatory stałego światła są zatrzymywane.

Dane techniczne (N 141/21)

• Zasilanie KNX: napięcie z magistrali; prąd z KNX: 5 mA
• Zasilanie elektroniki i DALI (zintegrowane): AC 110–240 V, 50/60 Hz lub DC 120–240 V
• Pobór mocy: maks. 11 W
• Zaciski zasilania sieciowego: 3-polowe (PE, N, L)
• DALI (na kanał): zasilacz ok. DC 19 V, separowany (floating), odporny na zwarcie
• Prąd DALI (na kanał): maks. 250 mA, gwarantowany maks. 190 mA
• Urządzenia DALI (na kanał): maks. 64 (każde maks. 2 mA), impedancja wejściowa > 8 kOhm
• Mechanizm wyłączenia: opóźnienie wyłączenia 700 ms, okres ponownego startu 10 s
• Maks. długość przewodu DALI (Cu, 25°C): 2,5 mm² – 300 m; 1,5 mm² – 300 m; 1,0 mm² – 224 m; 0,75 mm² – 168 m; 0,5 mm² – 112 m
• Maks. rezystancja pętli: 10 Ohm
• Stopień ochrony: IP20
• Montaż: szyna DIN (system N); szerokość: 4 WU (1 WU = 18 mm)
• Masa: ok. 180 g
• Odporność klimatyczna: EN 50491-2
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność: 5%…93% r.h. (bez kondensacji)
• Oznaczenia: KNX EIB

Montaż i okablowanie

• Miejsce instalacji: stałe instalacje wewnętrzne, suche – w rozdzielnicach lub małych obudowach.
• Szyna: DIN EN 60715-TH35-7,5.
• Przewody zasilania i DALI: długość odizolowania 10…11 mm (zgodnie z opisem na urządzeniu).
• Dopuszczalne przekroje przewodów: 0,5…2,5 mm² (drut, linka, linka drobnożyłowa nieocynowana); AWG 20 (0,75 mm²) – AWG 12 (3,3 mm²) solid/stranded.
• Zabezpieczenie zasilania: przewód zasilający urządzenie musi być zabezpieczony wyłącznikiem nadprądowym o charakterystyce B lub C dla maks. prądu znamionowego 6 A.
• KNX: złącze magistralne (zacisk KNX).

Podsumowanie

Siemens KNX/DALI Gateway Twin plus N 141/21 (5WG1141-1AB21) to zaawansowana, 2-kanałowa bramka KNX ↔ DALI z własnym zasilaniem magistrali DALI, umożliwiająca sterowanie do 2 × 64 urządzeń DALI, realizację scen, harmonogramów, efektów oraz funkcji oświetlenia awaryjnego i sterowania temperaturą barwową (dla DALI typu 8). Dodatkowe przyciski i tryb Direct Mode ułatwiają uruchomienie i serwis bezpośrednio na urządzeniu.
