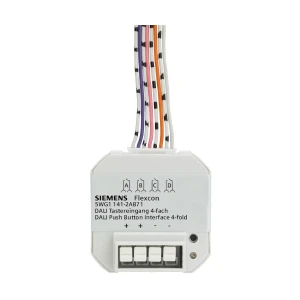

5WG1141-2AB71 UP 141/71 Interfejs przyciskowy do magistrali DALI, 4-krotny

5WG1141-2AB71 UP 141/71 to 4-krotny interfejs przycisków DALI (urządzenie wejść binarnych), przeznaczony do podłączenia 4 przycisków instalacyjnych i komunikacji z centralnym sterownikiem/bramką DALI. Każde wejście obsługuje zarówno krótkie, jak i długie naciśnięcie. Urządzenie posiada zintegrowany sprzęg DALI oraz jest zasilane bezpośrednio z linii DALI, obciążając magistralę prądem 6 mA.

Najważniejsze cechy

• Kod produktu / model: 5WG1141-2AB71 (UP 141/71)
• Typ: interfejs przycisków DALI, urządzenie wejść binarnych
• Liczba wejść: 4
• Do podłączenia: przyciski instalacyjne
• Obsługiwane akcje na wejście: krótkie naciśnięcie, długie naciśnięcie
• Komunikacja: przez zintegrowaną jednostkę sprzęgającą magistralę DALI do współpracy z centralnym kontrolerem/bramką DALI
• Zasilanie: z linii DALI
• Obciążenie magistrali DALI: 6 mA
• Zaciski: wtykowe (plug-in) do podłączenia linii DALI
• Akcesoria w zestawie: komplet przewodów do podłączenia przycisków

Zastosowanie

Model 5WG1141-2AB71 UP 141/71 służy do integracji standardowych przycisków instalacyjnych z systemem DALI. Umożliwia przesyłanie do centralnego kontrolera/bramki DALI informacji o zdarzeniach z przycisków (dla każdego wejścia osobno), rozróżniając krótkie i długie naciśnięcie.

Funkcje i działanie

4 wejścia binarne dla przycisków

• 4 wejścia do podłączenia przycisków instalacyjnych.
• Dla każdego wejścia obsługiwane są zdarzenia: krótkie naciśnięcie oraz długie naciśnięcie.

Zintegrowane sprzęganie z DALI

• Wbudowana jednostka sprzęgająca DALI umożliwia komunikację z centralnym sterownikiem/bramką DALI.
• Zasilanie z linii DALI – urządzenie nie wymaga oddzielnego zasilacza.
• Urządzenie stanowi obciążenie magistrali na poziomie 6 mA.

Podłączenie elektryczne i okablowanie

• Linia DALI: podłączana poprzez wtykowe zaciski.
• Przyciski: podłączenie realizowane za pomocą kompletu przewodów do łączenia przycisków z wejściami urządzenia.

Montaż

• Montaż podtynkowy w puszce ściennej lub sufitowej.
• Wymagana puszka o średnicy 60 mm i głębokości 60 mm.

Dane techniczne

• Model: 5WG1141-2AB71 UP 141/71
• Interfejs: DALI (zintegrowany sprzęg magistrali)
• Liczba wejść: 4
• Obsługiwane akcje na wejście: krótkie naciśnięcie, długie naciśnięcie
• Zasilanie: z linii DALI
• Obciążenie magistrali DALI: 6 mA
• Montaż: podtynkowy, puszka Ø 60 mm, głębokość 60 mm
• Zaciski DALI: wtykowe
• Okablowanie przycisków: komplet przewodów w zestawie

Podsumowanie

5WG1141-2AB71 UP 141/71 to podtynkowy, 4-wejściowy interfejs przycisków DALI, który umożliwia podłączenie przycisków instalacyjnych i przekazywanie do systemu DALI zdarzeń krótkiego oraz długiego naciśnięcia z każdego wejścia. Zasilanie z magistrali DALI (obciążenie 6 mA), wtykowe zaciski linii DALI oraz dołączony zestaw przewodów do podłączenia przycisków ułatwiają instalację w puszkach Ø 60 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt przeznaczony do stałej instalacji wyłącznie w suchych pomieszczeniach wewnętrznych, do montażu w puszkach podtynkowych.
• Montaż i uruchomienie urządzenia mogą wykonywać wyłącznie uprawnieni elektrycy / wykwalifikowany personel.
• Urządzenia nie wolno podłączać do napięcia 230 V. Jest ono zasilane wyłącznie z linii DALI zgodnie z normą DALI 62386.
• Do wejść wolno podłączać wyłącznie przyciski lub przełączniki dla 230 V AC, zgodne z krajowymi przepisami instalacyjnymi.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących przepisów krajowych oraz zasad bezpieczeństwa i zapobiegania wypadkom.
• Nie otwierać obudowy urządzenia.
• Przycisk Check wolno obsługiwać wyłącznie przy użyciu narzędzi z izolacją ochronną.
• Nieużywane wolne końce przewodów należy zaizolować.
• Produkt posiada stopień ochrony IP20 i nie jest przeznaczony do stosowania w miejscach narażonych na wilgoć, wodę ani warunki zewnętrzne.
• Urządzenie należy eksploatować w temperaturze otoczenia od -5°C do +45°C, przy wilgotności względnej 5% do 93% bez kondensacji.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.
