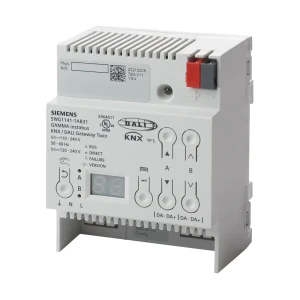

5WG1141-1AB31 N 141/31 Bramka podstawowa KNX / DALI TWIN

Siemens KNX/DALI Gateway Twin N 141/31 (5WG1141-1AB31) to bramka integrująca system KNX (TP1-256) z magistralą DALI, wyposażona w dwa niezależne interfejsy DALI (kanał A i B). Umożliwia sterowanie oświetleniem DALI (np. statecznikami/sterownikami z interfejsem DALI) oraz dwukierunkową komunikację zgodnie z IEC 62386 – wraz z odczytem informacji statusowych i komunikatów błędów z linii DALI. Urządzenie posiada zintegrowany zasilacz dla elektroniki oraz generuje napięcie magistrali DALI, dzięki czemu nie wymaga (ani nie dopuszcza) zewnętrznego zasilacza DALI.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: KNX/DALI Gateway Twin N 141/31
• Kod produktu (MLFB): 5WG1141-1AB31
• Interfejs KNX: TP1-256, zasilanie z magistrali KNX
• Liczba kanałów DALI: 2 (A i B), niezależne
• Maks. liczba urządzeń DALI na kanał: do 64
• Wbudowane zasilanie DALI na kanał: ok. DC 19 V, separowane (floating), odporne na zwarcie
• Tryby pracy: bus (normal), broadcast, standalone, direct mode
• Sterowanie lokalne (Direct Mode): wspólne załącz/wyłącz i ściemnianie z przycisków na urządzeniu, osobno dla kanału A i B
• Funkcje dostępne dla N 141/31: m.in. Emergency mode, Stand-by, sceny, burn-in (przez obiekt), sterowanie temperaturą barwową
• Montaż: na szynie DIN (N-system), szerokość 4 SU (4WU)
• Stopień ochrony: IP20

Zastosowanie

N 141/31 przeznaczony jest do integracji i sterowania instalacjami oświetleniowymi DALI z poziomu KNX, w budynkach komercyjnych i mieszkaniowych. Bramka działa w segmencie DALI jako Single-Master Application Controller (brak pracy w trybie multi-master), sterując urządzeniami DALI w ramach dwóch niezależnych linii (kanałów).

Funkcje i działanie

Tryb bus (Normal mode)

• Sterowanie przełączaniem i ściemnianiem urządzeń DALI z poziomu KNX.
• Obsługa komunikatów statusu i błędów z DALI (np. awaria źródła światła lub zgłoszenie błędu przez urządzenie DALI).

Broadcast

• Jednoczesne sterowanie wszystkimi podłączonymi urządzeniami DALI w danym kanale za pomocą komend broadcast.
• Funkcja Works (fabrycznie) jest aktywna w trybie broadcast.

Standalone mode

• Możliwa praca bez połączenia z KNX – wykonywana jest konfiguracja wgrana wcześniej z ETS.

Direct Mode (sterowanie z klawiszy na froncie)

• Umożliwia bezpośrednie załącz/wyłącz i ściemnianie z poziomu urządzenia.
• Tryb direct jest włączany/wyłączany przyciskiem na froncie, a sterowanie odbywa się osobno dla kanału A i B.

Stand-by (odłączanie zasilania stateczników/driverów przy 0%)

• Możliwość zdefiniowania do 12 obszarów, w których zasilanie urządzeń DALI (ECG) jest odłączane zewnętrznym łącznikiem obciążenia, gdy wszystkie urządzenia w obszarze mają wartość jasności 0.
• Cel: redukcja poboru mocy spoczynkowej urządzeń DALI.

Emergency mode (oświetlenie awaryjne)

• Obsługa systemów oświetlenia awaryjnego zgodnie z IEC 62386-202 (z baterią centralną lub indywidualną).
• Po aktywacji emergency mode światła przyjmują wartości zdefiniowane dla trybu awaryjnego, a bieżące funkcje (np. efekty, stałe światło, harmonogramy) są zatrzymywane.
• W czasie aktywnego emergency mode oprawy nie reagują na standardowe polecenia przełączania i ściemniania.

Burn-in (uruchamianie przez obiekt)

• Funkcja podobna do stałego świecenia – sterowana wartość odpowiada maksymalnej skonfigurowanej wartości ściemniania.
• Podczas burn-in oprawy/grupy nie są sterowane standardowymi obiektami; błędy nadal mogą być raportowane.
• Po dezaktywacji burn-in ustawiana jest wartość określona parametrem „Value at the end of the burn-in function”.

Sterowanie temperaturą barwową (Device Type 8)

• Obsługa sterowania temperaturą barwową zgodnie z IEC 62386, rozdział 209 „Color Control”.
• Gateway może sterować temperaturą barwową (K) oraz jasnością urządzeń DALI typu 8 (oprawy sterowane barwą).

Podłączenie elektryczne i okablowanie

• Zasilanie sieciowe: zaciski 3-biegunowe (PE, N, L)
• KNX: złącze magistrali KNX (bus terminal)
• DALI: osobne pary zacisków dla kanału A i B
• Długość odizolowania przewodów (zasilanie i DALI): 10…11 mm
• Przekroje przewodów (zasilanie i DALI): 0,5…2,5 mm² (drut / linka / linka drobnożyłowa nieocynowana)
• Zabezpieczenie obwodu zasilania urządzenia: wyłącznik nadprądowy charakterystyki B lub C, maks. prąd znamionowy 6 A

Dane techniczne

• Zasilanie (zasilacz zintegrowany – elektronika i DALI): AC 110–240 V, 50/60 Hz lub DC 120–240 V
• Pobór mocy: maks. 11 W
• Zasilanie KNX: z magistrali KNX
• Pobór prądu z KNX: 5 mA
• DALI (na kanał): do 64 urządzeń DALI (każde maks. 2 mA), impedancja wejściowa > 8 kΩ
• Napięcie DALI (na kanał): ok. DC 19 V, floating, odporne na zwarcie
• Prąd DALI (na kanał): Imax = 250 mA, Inmax = 190 mA
• Mechanizm wyłączenia (DALI): opóźnienie 700 ms; ponowny start po 10 s
• Maks. długość przewodu DALI (Cu, 25°C): 2,5 mm² – 300 m; 1,5 mm² – 300 m; 1,0 mm² – 224 m; 0,75 mm² – 168 m; 0,5 mm² – 112 m
• Maks. rezystancja pętli: 10 Ω
• Szerokość: 4WU (1WU = 18 mm)
• Masa: ok. 180 g
• Stopień ochrony: IP20
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Niezawodność: 419 FIT przy 40°C

Montaż

• Montaż na szynie DIN EN 60715-TH35-7,5 w rozdzielnicach lub małych obudowach.
• Przeznaczony do stałych instalacji wewnętrznych w suchych pomieszczeniach.

Podsumowanie

Siemens KNX/DALI Gateway Twin N 141/31 (5WG1141-1AB31) to dwukanałowa bramka KNX/DALI z wbudowanym zasilaniem DALI, przeznaczona do integracji i sterowania oświetleniem DALI w instalacjach KNX. Oferuje m.in. tryb direct do lokalnego sterowania, funkcję stand-by do redukcji poboru mocy spoczynkowej, obsługę emergency mode oraz scen, a także sterowanie temperaturą barwową dla urządzeń DALI typu 8.

Pliki do pobrania:
N 141/31 Karta katalogowa
