5WG1254-3EY02 AP 254/02 Podwójny czujnik do pomiaru natężenia oświetlenia, temperatury,funkcji ochrony przed słońcem, kontroli oświetlenia

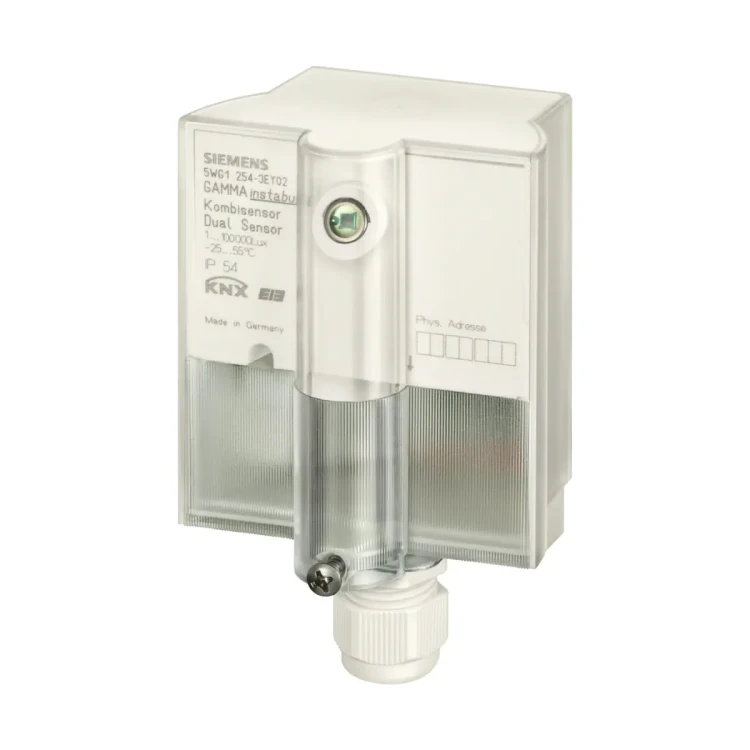

Siemens AP 254/02 (5WG1 254-3EY02) to podwójny czujnik natężenia oświetlenia (jasności) i temperatury zewnętrznej dla systemów instabus EIB / KNX. Urządzenie mierzy poziom światła otoczenia oraz temperaturę i może wysyłać te wartości na magistralę. Do dyspozycji są 4 kanały uniwersalne (A, B, D, E) oraz kanał osłony przeciwsłonecznej C, które realizują funkcje progowe (przełączanie, ściemnianie, sterowanie osłonami) w oparciu o jasność i/lub temperaturę.

Najważniejsze cechy

• Producent: Siemens
• Model: AP 254/02
• Nr katalogowy: 5WG1 254-3EY02
• System: instabus EIB / KNX
• Funkcja: pomiar jasności i temperatury oraz wysyłanie wartości na magistralę
• Kanały: 4 uniwersalne (A, B, D, E) + 1 kanał osłony przeciwsłonecznej (C)
• Zasilanie: z magistrali (SELV DC 24 V)
• Pobór mocy: < 150 mW
• Montaż: natynkowy, wyłącznie w pozycji pionowej
• Stopień ochrony: IP54 (w pozycji montażowej IP54 przy montażu pionowym i założonej osłonie ochronnej)

Zastosowanie

• wielostopniowe sterowanie oświetleniem,
• sterowanie temperaturą (np. elektryczne taśmy grzewcze do ochrony przeciwmrozowej),
• sterowanie markizami / żaluzjami / roletami,
• sterowanie szklarniami,
• systemy z wizualizacją natężenia światła i temperatury zewnętrznej.

Funkcje i działanie

Kanały uniwersalne A, B, D, E

Każdy z kanałów uniwersalnych może realizować (zależnie od konfiguracji) funkcję przełącznika progowego dla sterowania przełączaniem, ściemnianiem oraz automatyką osłon na podstawie jasności i/lub temperatury:

• próg jasności,
• próg temperatury,
• próg łączony (jasność + temperatura).

W zależności od tego, czy warunek progowy jest spełniony czy nie, wysyłany jest odpowiedni telegram na magistralę przez obiekt powiązany z danym kanałem. Dodatkowo (opcjonalnie) może zostać aktywowany drugi obiekt do wysyłki drugiego telegramu. Każdy kanał uniwersalny może być dezaktywowany obiektem blokady.

Jeżeli w kanale stosowany jest próg jasności, można go ustawić na aktualnie zmierzoną wartość poprzez obiekt uczenia (teach-in).

Kanał osłony przeciwsłonecznej C

Kanał C przeznaczony jest do automatycznego sterowania osłonami przeciwsłonecznymi. Automatykę można uruchamiać i zatrzymywać poprzez obiekt (sun control) lub poprzez próg zmierzch/świt. Do sterowania pozycją osłon wykorzystywane są do 3 progów jasności.

Funkcja dla żaluzji (blinds):

• po przekroczeniu progu 1: żaluzja opuszczana (obiekt „height”) oraz ustawienie lameli w pierwszej pozycji (drugi obiekt),
• po przekroczeniu progu 2: zmiana położenia lameli na drugą pozycję (wysokość bez zmian),
• po przekroczeniu progu 3: zmiana położenia lameli na trzecią pozycję (wysokość bez zmian),
• przy spadku jasności poniżej dowolnego progu: powrót do poprzedniej pozycji; przy spadku poniżej progu 1 – podniesienie żaluzji.

Funkcja dla rolet / osłon tekstylnych (shutters / textile solar protection):

• po przekroczeniu progu 1: opuszczenie do pierwszej pozycji (obiekt „height”),
• po przekroczeniu progu 2: opuszczenie do drugiej pozycji (obiekt „height”),
• po przekroczeniu progu 3: opuszczenie do trzeciej pozycji (obiekt „height”),
• przy spadku jasności poniżej dowolnego progu: powrót do poprzedniej wysokości; przy spadku poniżej progu 1 – podniesienie osłony.

Aby ograniczyć częste ruchy osłon przy szybko zmieniającym się nasłonecznieniu, parametr „Reaction to sun control ON” może zostać ustawiony na „move up & sun control once”, co zmienia zachowanie automatyki (m.in. w trybie „singular automatic sun control” wysokość może pozostać stała przez cały dzień, a korygowane są głównie pozycje lameli – zależnie od bieżącej jasności).

Progi jasności – odczyt i nastawy w czasie pracy

Urządzenie umożliwia ustawianie lub odczyt progów jasności dla kanałów A–E podczas pracy (bez ETS). Aktualne progi jasności są sygnalizowane przez obiekt 40 „Brightness thresholds”. Po wgraniu programu aplikacyjnego wszystkie progi jasności są automatycznie wysyłane na magistralę w kolejności zgodnej z ETS.

• Wysłanie dowolnej wartości w zakresie 0…127 lub 132…255 do obiektu ustawiania progu jasności powoduje wysłanie aktualnych progów.
• Z uwagi na ograniczoną precyzję kodowania 2-Byte (EIS 5) wartości mogą być zaokrąglane.
• Dla kanałów A, B, C, D, E obowiązuje zakres progów jasności: 2…90 000 lx (granice dla progów jasności).
• Jeśli przez obiekt teach-in kanału A, B, C, D lub E zostanie odebrana wartość 128, bieżąca wartość jasności zostanie zapisana jako nowy próg (z zachowaniem logiki „powyżej”/„poniżej” skonfigurowanej w ETS).

Teach-in progów dla kanału C (zmierzch/świt i progi 1–3)

• $80 (128): próg zmierzch/świt, zakres 2…500 lx
• $81 (129): próg 1, zakres 2…60 klx
• $82 (130): próg 2, zakres 6…70 klx
• $83 (131): próg 3, zakres 10…80 klx

Dla kanału osłony przeciwsłonecznej C progi 1–3 muszą być oddalone o co najmniej 4000 lx:

• próg 1 + 4000 lx < próg 2
• próg 2 + 4000 lx < próg 3

Jeżeli warunek odstępu nie jest spełniony podczas teach-in, urządzenie koryguje progi zgodnie z regułami opisanymi w dokumentacji (ostatnio ustawiany próg determinuje pozostałe; stosowane są także limity dolne/górne).

Program aplikacyjny

• 21 S2 Brightness and Temperature 909712
• wysyłanie wartości temperatury / jasności cyklicznie i/lub przy zmianie,
• oddzielne nastawy progów,
• regulacja oświetlenia do zadanej wartości (closed loop control),
• sterowanie do 4 systemów zacieniania na podstawie połączonych wartości temperatury i jasności,
• automatyczna osłona przeciwsłoneczna na podstawie progu zmierzch/świt i do 3 dodatkowych progów jasności,
• wykorzystanie bieżącej jasności do ustawiania progów jasności.

Dane techniczne

• Zasilanie: przez linię magistralną
• Pobór mocy: < 150 mW
• Zakres pomiaru jasności: 1…100 000 lx, tolerancja ±5 lx lub ±20% (obowiązuje wartość wyższa)
• Zakres pomiaru temperatury: -30…+60°C, tolerancja ±1°C lub ±5% (obowiązuje wartość wyższa)
• Kąt widzenia (apertura): poziomo ±60°, pionowo -35°…+66,5°
• Połączenie magistrali: bezśrubowy blok zaciskowy, przewód jednodrutowy 0,6…0,8 mm
• Obudowa: polimerowa
• Wymiary (H x B x T): 110 x 72 x 54 mm
• Masa: ok. 145 g
• Obciążenie ogniowe: ok. 4100 kJ ±10%
• Stopień ochrony: IP54 (w pozycji montażowej IP54 przy montażu pionowym i założonej osłonie ochronnej)
• Klasa zabrudzenia (IEC 60664-1): 2
• Zgodność: EN 50090-2-2, EN 50 090-2-2
• Niezawodność: wskaźnik uszkodzeń 441 fit przy 40°C
• Warunki środowiskowe (praca): -25…+55°C
• Warunki środowiskowe (transport/składowanie): -25…+70°C
• Wilgotność (bez kondensacji): 5…93%
• Oznaczenia: EIB, KNX, CE

Montaż i okablowanie

• Montaż tylko pionowy (błędna orientacja może skutkować przedostawaniem się wilgoci/kurzu do urządzenia).
• Przy wyborze miejsca montażu należy uwzględnić:
  • ochronę przed kurzem i zabrudzeniami (zabrudzony czujnik zafałszowuje pomiar jasności),
  • unikanie bezpośredniego nasłonecznienia czujnika, które wpływa na pomiar temperatury.
• Podłączenie magistrali: przewód wprowadzić przez przepust do przestrzeni złącza, zachować polaryzację (czarny do czarnego, czerwony do czerwonego) i wsunąć blok zaciskowy do oporu.
• Osłona ochronna: po montażu założyć i zablokować śrubą; czyścić regularnie wilgotną ściereczką, aby uniknąć błędów pomiaru jasności.
• Wskazówka montażowa (na południe od 47° szer. geogr.): zalecane jest pochylenie urządzenia ku górze; podczas montażu uchwytu uzyskać odstęp 15…17 mm między górną krawędzią tyłu urządzenia a powierzchnią montażową.

Elementy obsługi

• Przycisk programowania (learning button): przełączanie między trybem normalnym a adresowania.
• Czerwona dioda LED: sygnalizacja napięcia magistrali oraz wybranego trybu (w trybie adresowania miga; po odebraniu adresu fizycznego urządzenie wraca do trybu normalnego i LED gaśnie).

Podsumowanie

AP 254/02 to zewnętrzny czujnik jasności (1…100 000 lx) i temperatury (-30…+60°C) dla instalacji EIB/KNX, zaprojektowany pod zadania automatyki budynkowej: od wysyłania wartości pomiarowych, przez logikę progową na 4 kanałach uniwersalnych, aż po rozbudowaną automatykę osłony przeciwsłonecznej (kanał C) z progami teach-in. Zasilanie z magistrali, obudowa IP54 oraz montaż natynkowy czynią go praktycznym rozwiązaniem do zastosowań zewnętrznych wymagających stabilnego pomiaru i sterowania na podstawie warunków otoczenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AP 254/02 posiada oznaczenia EIB, KNX oraz CE.
• Oznaczenie CE potwierdza zgodność z wymaganiami dotyczącymi kompatybilności elektromagnetycznej oraz przepisami niskonapięciowymi.
• Urządzenie jest zasilane z magistrali i pracuje jako obwód SELV DC 24 V.
• Montaż, podłączenie i uruchomienie urządzenia mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje, zgodnie z obowiązującymi przepisami bezpieczeństwa i zasadami instalacji.
• Nie otwierać obudowy urządzenia. Produkt nie jest przeznaczony do samodzielnego demontażu przez użytkownika. Urządzenie podejrzane o uszkodzenie należy wycofać z eksploatacji i przekazać do lokalnego przedstawicielstwa Siemens.
• Urządzenie należy montować wyłącznie w pozycji pionowej. Nieprawidłowy montaż może spowodować wnikanie wilgoci i/lub kurzu do wnętrza urządzenia, co może prowadzić do uszkodzenia produktu oraz zwarcia magistrali.
• Podczas podłączania przewodu magistralnego należy zachować prawidłową polaryzację przewodów.
• Po wykonaniu podłączenia należy prawidłowo zamontować i dokręcić osłonę ochronną. Brak prawidłowo zamocowanej osłony może pogorszyć ochronę urządzenia przed wpływem środowiska.
• Urządzenie należy instalować w miejscu ograniczającym osadzanie się kurzu i zabrudzeń, ponieważ zanieczyszczenie sensora może zakłócać prawidłowy pomiar natężenia oświetlenia.
• Należy unikać bezpośredniego nasłonecznienia sensora, ponieważ może ono wpływać na poprawność pomiaru temperatury.
• Osłonę ochronną należy regularnie czyścić wilgotną ściereczką. Zabrudzenia mogą powodować błędne wskazania poziomu jasności.
• Stopień ochrony urządzenia wynosi IP54 wyłącznie po zamontowaniu w pozycji pionowej i z założoną osłoną ochronną.
• Produkt jest przeznaczony do pracy w temperaturze otoczenia od -25°C do +55°C, przy wilgotności względnej 5% do 93% bez kondensacji.

Pliki do pobrania:
AP 254/02 Karta katalogowa
