5WG1257-3AB61 AP 257/61 Stacja pogodowa AP 257/61 z GPS, pomiarem temperatury, natężenia oświetlenia, prędkości wiatru, czujnikiem deszczu i możliwością sterowania 8 fasadami

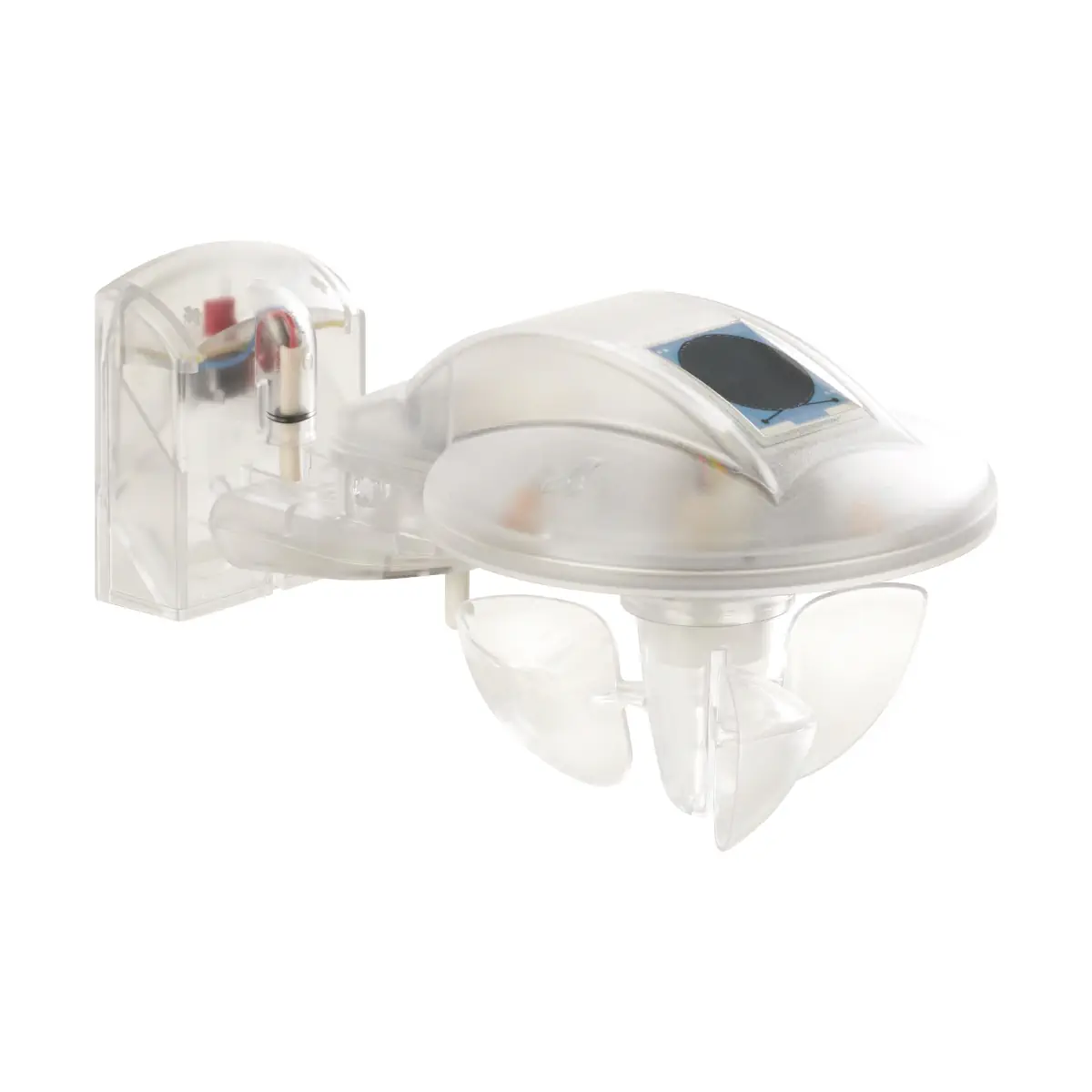

AP 257/61 (nr kat. 5WG1 257-3AB61) to zewnętrzna stacja pogodowa KNX z serii Siemens GAMMA instabus, przeznaczona do pomiaru i przetwarzania danych meteorologicznych w automatyce budynkowej. Urządzenie posiada zintegrowane czujniki jasności (3 kierunki), temperatury, wiatru oraz deszczu, a także wbudowany moduł GPS do wyznaczania współrzędnych (długość i szerokość geograficzna) oraz aktualnej daty i czasu. Dane i funkcje są udostępniane poprzez KNX, a parametryzacja odbywa się w ETS.

Najważniejsze cechy

• Producent: Siemens
• Model: AP 257/61
• Nr artykułu: 5WG1 257-3AB61
• Komunikacja: KNX
• Czujniki zintegrowane: jasność, temperatura, wiatr, deszcz
• Jasność: 3 zintegrowane czujniki jasności, rozmieszczone co 90° (front/prawy/lewy); możliwość użycia wartości średniej
• Moduł GPS: wyznaczanie współrzędnych GPS oraz aktualnej daty i czasu; możliwość wysyłania bieżących współrzędnych
• Funkcje osłon przeciwsłonecznych: pozycjonowanie lameli zgodnie z aktualną pozycją słońca; precyzyjnie ustawiany obszar ochrony w poziomie (azymut) i pionie (elewacja)
• Elastyczna logika w ETS: ocena czujników (AND/OR), przełączniki progowe z opóźnieniami, moduły logiczne z wejściami 1-bit
• Montaż: instalacja zewnętrzna na elewacji lub na maszcie (z uchwytem masztowym)
• Stopień ochrony: IP44

Zastosowanie

Siemens AP 257/61 służy do pomiaru i przetwarzania danych pogodowych w celu sterowania m.in. żaluzjami fasadowymi, roletami oraz markizami. Urządzenie jest przeznaczone do montażu na zewnątrz budynków i przesyła telegramy w systemie KNX zgodnie z parametryzacją w ETS.

Czujniki i pomiary

• Temperatura: zintegrowany czujnik temperatury mierzy aktualną wartość temperatury
• Wiatr: zintegrowany czujnik wiatru mierzy aktualną prędkość wiatru (zalecany montaż na maszcie dla wiarygodnego pomiaru, szczególnie na elewacjach narażonych na silne wiatry czołowe)
• Deszcz: zintegrowany czujnik opadów wykrywa opady (rain / no rain); czujnik posiada ogrzewanie
• Jasność: trzy niezależne czujniki jasności (front/prawy/lewy); możliwe dalsze przetwarzanie na podstawie średniej z 3 czujników

GPS i funkcje związane ze słońcem

• GPS: wykrywanie współrzędnych (długość i szerokość geograficzna) oraz bieżącej daty i czasu
• Wysyłanie współrzędnych: możliwość wysyłania aktualnych współrzędnych GPS poprzez obiekty komunikacyjne
• Pozycja lameli: regulacja położenia lameli zgodnie z aktualną pozycją słońca
• Obszar osłony: definiowanie obszaru ochrony przeciwsłonecznej w poziomie (azymut) i w pionie (elewacja)
• Przerwanie osłony: możliwość czasowego przerwania działania ochrony przeciwsłonecznej poprzez obiekt
• Dodatkowe obiekty: 2 obiekty dla zewnętrznych czujników jasności

Funkcje i logika (ETS)

Bloki funkcjonalne stacji

Stacja pogodowa posiada cztery niezależne bloki funkcjonalne (jednostki oceny). W zależności od ustawień mogą być wysyłane różne telegramy KNX. Parametry obiektów komunikacyjnych ustawia się osobno dla każdego bloku: sensor evaluation, facade, threshold switch, logic module.

Ocena czujników (Sensor evaluation)

• 10 niezależnych kanałów, każdy z 2 telegramami
• Możliwość łączenia do 4 warunków pogodowych operacją logiczną AND lub OR:
  • jasność poniżej/powyżej progu,
  • temperatura poniżej/powyżej progu,
  • prędkość wiatru poniżej/powyżej progu,
  • pada / nie pada.
• Możliwość pominięcia warunku „nieistotnego” (nie jest uwzględniany w operacji logicznej)
• Definiowanie telegramu wysyłanego, gdy warunek AND/OR jest spełniony lub niespełniony (opcjonalnie drugi telegram)
• Możliwość zdefiniowania oceny czujników jako kanału bezpieczeństwa (np. połączenie temperatury/deszczu/wiatru poprzez OR) do wykorzystania w funkcjach „facade”

Sterowanie fasadą (Facade)

Jednostka „facade” jest przeznaczona do sterowania m.in. żaluzjami, roletami czy markizami i udostępnia 8 niezależnych kanałów. W ramach kanałów dostępne są m.in.:

• próg świt/zmierzch,
• próg jasności dla zacieniania,
• trzy obiekty do sterowania ochroną przeciwsłoneczną lub aktywacji sceny,
• obiekt „sun control”,
• obiekt do ustawiania progu świt/zmierzch,
• obiekt bezpieczeństwa.

Możliwy jest wybór, czy „sun control” ma być wyzwalane przez obiekt „sun control” czy przez świt/zmierzch. Ochrona przeciwsłoneczna może działać z pozycjonowaniem według położenia słońca.

Przełączniki progowe (Threshold switch)

• 4 niezależne kanały, każdy z 2 telegramami
• Jednostka niezależna od danych meteorologicznych: wartość z KNX jest porównywana z progiem, a wynik decyduje o spełnieniu warunku

Moduły logiczne (Logic module)

• 6 niezależnych kanałów, każdy z 2 telegramami
• Jednostka niezależna od danych meteorologicznych: łączenie do 4 wejść 1-bit operacją logiczną
• Źródła wejść: obiekty wejściowe modułów logicznych, statusy ocen czujników, statusy przełączników progowych, wyniki innych modułów logicznych (moduł nie może odwoływać się do samego siebie)

Podłączenie i uruchomienie

• Zasilanie: poprzez KNX oraz dodatkowo 15…34 V DC SELV (dla ogrzewania czujnika deszczu)
• Uruchomienie: przycisk programowania na spodzie urządzenia (nadanie adresu fizycznego); dioda LED sygnalizuje tryb adresowania
• Podłączenie KNX: zacisk magistralny (średnica żyły 0,6…0,8 mm, długość odizolowania 5…6 mm)
• Podłączenie 24 V DC SELV: zacisk bezśrubowy 0,5…1,5 mm², długość odizolowania 5…6 mm

Dane techniczne

• Obudowa: tworzywo sztuczne
• Kolor: transparentny
• Wymiary (H × W × D): 108 × 121 × 227 mm
• Montaż: zewnętrzny, na ścianie lub na maszcie
• Masa: ok. 325 g (urządzenie); ok. 155 g (uchwyt masztowy i materiał montażowy)
• Stopień ochrony: IP44
• Zakres czujników:
  • Jasność: 1…100 000 lx
  • Wiatr: 2…30 m/s
  • Temperatura: -30…+60°C
  • Status deszczu: rain / no rain
• Prąd magistrali: ≤ 10 mA oraz typ. 15 mA (podczas wyszukiwania satelitów)
• Pobór dla ogrzewania czujnika deszczu: typ. 180 mA przy 29 V DC; typ. 210 mA przy 24 V DC; typ. 350 mA przy 15 V DC
• Strata mocy: maks. 0,24 W / 0,36 W (podczas wyszukiwania satelitów) przy 24 V DC; typ. 5 W przy 24 V DC (ogrzewanie czujnika deszczu)
• Temperatura otoczenia (praca): -20…+55°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)

Montaż – praktyczne wskazówki

• Urządzenie przeznaczone jest do instalacji zewnętrznej na budynkach (na elewacji lub na maszcie z uchwytem).
• Dla prawidłowego pomiaru wiatru zalecany jest montaż w miejscu nieosłoniętym.
• Należy unikać cieni (np. od masztu) oraz światła odbitego, które mogą zaburzać pomiar jasności.
• Stacja działa prawidłowo tylko przy poprawnej orientacji montażowej: wirnik wiatru na dole.

Podsumowanie

Siemens AP 257/61 (5WG1 257-3AB61) to rozbudowana stacja pogodowa KNX do zastosowań fasadowych i komfortowych, łącząca pomiar jasności (3 kierunki), temperatury, wiatru i deszczu z funkcjami GPS oraz logiką w ETS. Dzięki kanałom oceny czujników, sterowaniu „facade”, progom i modułom logicznym umożliwia precyzyjne sterowanie osłonami przeciwsłonecznymi i automatyką budynku w oparciu o rzeczywiste warunki pogodowe.

Pliki do pobrania:
AP 257/61 Karta katalogowa
