SCN-WS3HW.01 KNX stacja pogodowa Home

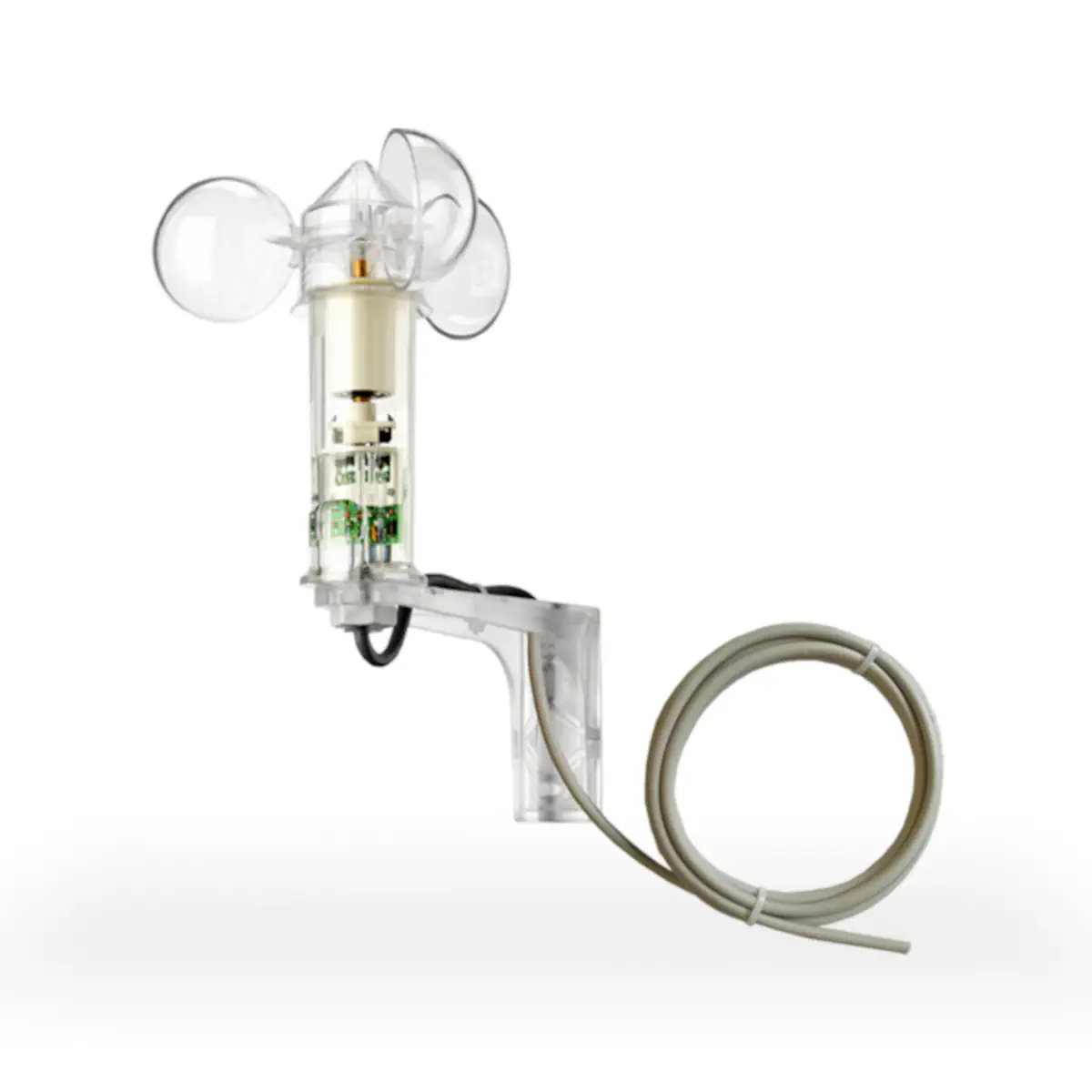

SCN-WS3HW.01 to zewnętrzna stacja pogodowa KNX do montażu na ścianie lub maszcie, przeznaczona do domowego sterowania roletami i żaluzjami oraz funkcjami ochrony przeciwsłonecznej na maksymalnie 3 fasadach. Urządzenie mierzy jasność, prędkość wiatru, zmierzch i temperaturę, udostępnia wartości jasności dla kierunków wschód, południe i zachód, generuje obiekt dzień/noc i może realizować centralne sterowanie GÓRA/DÓŁ na podstawie wartości jasności z opóźnieniem czasowym. Model zasilany jest bezpośrednio z magistrali KNX, posiada zintegrowany moduł sprzęgający magistralę i nie wymaga dodatkowego zasilacza.

Najważniejsze cechy

• Producent: MDT technologies
• Model: SCN-WS3HW.01
• Typ: stacja pogodowa KNX do sterowania osłonami i fasadami
• Zastosowanie: domowe sterowanie roletami, żaluzjami i ochroną przeciwsłoneczną
• Montaż: zewnętrzny, na ścianie lub maszcie
• Kanały ochrony przeciwsłonecznej: 3
• Obsługa fasad: do 3
• Mierzone dane: jasność, wiatr, zmierzch, temperatura
• Wartości jasności: wschód, południe, zachód, zmierzch
• Funkcje sterowania fasadami: 2 progi przełączania, funkcja teach-in
• Centralne sterowanie roletami: GÓRA/DÓŁ według wartości jasności, z opóźnieniem czasowym
• Obiekt logiczny: dzień/noc
• Alarm wiatrowy: po przekroczeniu ustawionego limitu prędkości wiatru
• Zasilanie: KNX-Bus
• Dodatkowy zasilacz: niewymagany
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 3
• Przewód przyłączeniowy: 5 m
• Połączenie magistrali KNX: O 0,8 mm, żyła jednodrutowa
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Stopień ochrony obudowy: IP44
• Kompatybilność: w pełni zgodny ze wszystkimi urządzeniami KNX/EIB
• Produkcja: Niemcy
• Certyfikacja producenta: ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Stacja pogodowa SCN-WS3HW.01 jest przeznaczona do sterowania fasadami w budynkach mieszkalnych oraz do automatyzacji rolet i żaluzji w instalacjach KNX. Urządzenie dostarcza dane pogodowe potrzebne do realizacji funkcji ochrony przeciwsłonecznej i automatyki osłon.

• Ochrona przeciwsłoneczna na maksymalnie 3 fasadach
• Sterowanie osłonami na podstawie poziomu jasności
• Centralne sterowanie roletami GÓRA/DÓŁ z opóźnieniem czasowym
• Reakcja na wiatr po przekroczeniu ustawionego limitu
• Wykorzystanie wartości zmierzchu, temperatury oraz obiektu dzień/noc w logice KNX

Funkcje i działanie

Ochrona przeciwsłoneczna i sterowanie fasadami

• 3 kanały ochrony przeciwsłonecznej do sterowania żaluzjami i roletami.
• Obsługa ochrony przeciwsłonecznej do 3 fasad.
• Funkcje sterowania fasadami obejmują 2 progi przełączania oraz funkcję teach-in.
• Centralne sterowanie roletami GÓRA/DÓŁ odbywa się na podstawie wartości jasności, z opóźnieniem czasowym.

Pomiary warunków zewnętrznych

• Urządzenie udostępnia wartości jasności dla kierunków wschód, południe i zachód oraz wartość zmierzchu.
• Rejestrowana jest również prędkość wiatru oraz temperatura.
• Zakres zmierzchu: 0 ... 1000 Lux.
• Zakres światła dziennego: 0 ... 100000 Lux.
• Zakres temperatury pomiarowej: -20 ... +70 °C.
• Zakres prędkości wiatru: 0 ... 32 m/s.
• W zależności od pozycji montażu mierzona temperatura może różnić się od temperatury rzeczywistej.

Funkcje logiczne i alarmowe

• Stacja generuje obiekt dzień/noc do wykorzystania w systemie KNX.
• Dostępny jest alarm wiatrowy, gdy prędkość wiatru przekroczy ustawiony limit.

Podłączenie elektryczne i komunikacja KNX

• Zasilanie: bezpośrednio z magistrali KNX-Bus.
• Dodatkowy zasilacz: niewymagany.
• Interfejs KNX: TP-256.
• Oprogramowanie aplikacyjne: od ETS 3.
• Połączenie magistrali KNX: przewód O 0,8 mm, żyła jednodrutowa.
• Urządzenie posiada zintegrowany moduł sprzęgający magistralę.
• Typowy pobór mocy z KNX: < 0,3 W.

Dane techniczne

• Mierzone dane: jasność, wiatr, zmierzch, temperatura
• Zakres zmierzchu: 0 ... 1000 Lux
• Zakres światła dziennego: 0 ... 100000 Lux
• Zakres temperatury: -20 ... +70 °C
• Zakres prędkości wiatru: 0 ... 32 m/s
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 3
• Dopuszczalny przewód magistrali KNX: O 0,8 mm, żyła jednodrutowa
• Zasilanie: KNX-Bus
• Typowy pobór mocy przez KNX: < 0,3 W
• Temperatura pracy: -20 ... +70 °C
• Stopień ochrony: IP44
• Przewód przyłączeniowy: 5 m

Montaż

• Montaż zewnętrzny na ścianie lub maszcie.
• Urządzenie jest przeznaczone do pracy na zewnątrz w zakresie temperatur -20 ... +70 °C.
• Obudowa o stopniu ochrony IP44 jest przystosowana do zastosowań zewnętrznych.

Podsumowanie

MDT SCN-WS3HW.01 to stacja pogodowa KNX do domowej automatyki fasadowej, łącząca pomiar jasności, wiatru, zmierzchu i temperatury z funkcjami ochrony przeciwsłonecznej dla maksymalnie 3 fasad. Zasilanie z magistrali KNX, centralne sterowanie roletami, alarm wiatrowy, obiekt dzień/noc oraz zintegrowany moduł sprzęgający magistralę sprawiają, że jest to praktyczne rozwiązanie do automatyzacji osłon w systemach KNX/EIB.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Wetterstation Home, model SCN-WS3HW.01.
• Urządzenie jest przeznaczone do pracy w systemie KNX.
• Zasilanie wyłącznie z magistrali KNX 21…31 V DC SELV; napięcie znamionowe KNX: 30 V DC SELV.
• Nie jest wymagana dodatkowa zasilająca instalacja elektryczna – urządzenie należy podłączać zgodnie z magistralą KNX i przykładem podłączenia producenta.
• Produkt przeznaczony do montażu zewnętrznego.
• Stopień ochrony IP44 – stosować wyłącznie w warunkach odpowiadających tej klasie ochrony.
• Montaż wyłącznie w pozycji pionowej.
• Dopuszczalny sposób montażu: montaż ścienny lub na maszcie.
• Podłączenie realizowane jest przewodem magistralnym KNX o długości 5 m; średnica przewodu KNX: 0,6 mm, przewodnik jednodrutowy.
• Użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia: od -20 do +70°C.
• Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%.
• Wartość pomiaru temperatury może odbiegać od wartości rzeczywistej w zależności od pozycji montażu urządzenia.
• Produkt służy do pomiaru jasności, temperatury i prędkości wiatru oraz do sterowania funkcjami fasadowymi w budynkach mieszkalnych; stosować wyłącznie zgodnie z tym przeznaczeniem.

Pliki do pobrania:
SCN-WS3HW.01 Karta katalogowa
