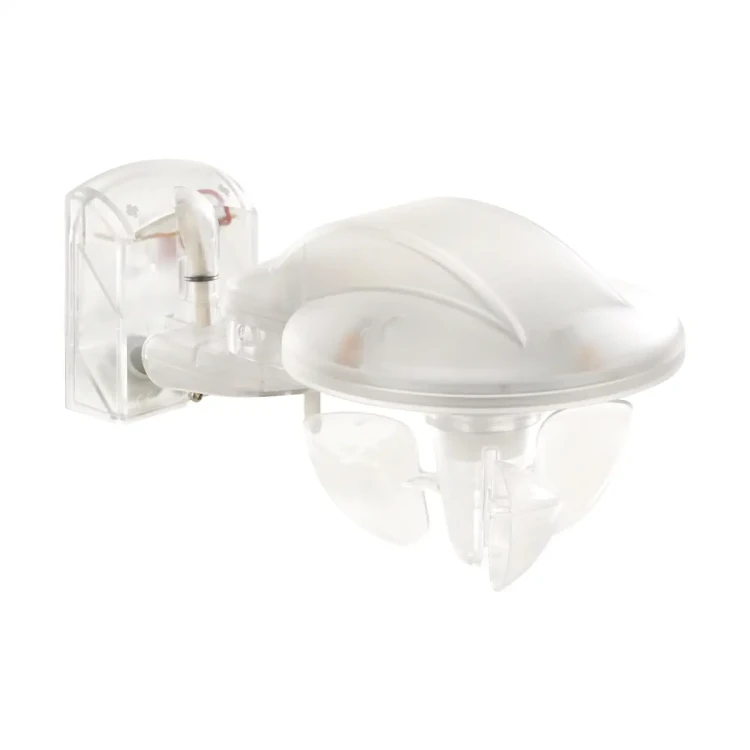

5WG1257-3AB51 AP 257/51 Stacja pogodowa AP 257/51 z pomiarem temperatury, natężenia oświetlenia i prędkości wiatru i możliwością sterowania 3 fasadami

Siemens AP 257/51 (nr artykułu 5WG1 257-3AB51) to zewnętrzna stacja pogodowa KNX z wbudowanymi czujnikami jasności, temperatury i prędkości wiatru. Urządzenie służy do pomiaru oraz przetwarzania danych meteorologicznych w automatyce budynkowej – szczególnie do sterowania żaluzjami, roletami i markizami. Dzięki trzem czujnikom jasności (rozmieszczonym co 90°) oraz rozbudowanym funkcjom parametryzowanym w ETS, AP 257/51 umożliwia wysyłanie telegramów KNX zależnie od warunków pogodowych i zdefiniowanej logiki działania.

Najważniejsze cechy

• Producent: Siemens (Gamma instabus)
• Model: AP 257/51
• Nr katalogowy: 5WG1 257-3AB51
• Komunikacja: KNX
• Czujniki zintegrowane: jasność, temperatura, wiatr
• Czujniki jasności: 3 zintegrowane (front / prawa / lewa strona), rozmieszczone co 90°; możliwe użycie wartości średniej
• Konfiguracja: parametryzacja i uruchomienie przez ETS
• Montaż: na elewacji lub na maszcie (montaż z użyciem uchwytu masztowego)
• Stopień ochrony: IP44
• Obudowa / kolor: tworzywo sztuczne, transparentna

Zastosowanie

AP 257/51 jest przeznaczona do instalacji zewnętrznych na budynkach, gdzie mierzy i udostępnia w systemie KNX aktualne dane pogodowe. Typowe zastosowania obejmują sterowanie osłonami przeciwsłonecznymi (np. żaluzjami fasadowymi) oraz automatyką rolet i markiz na podstawie jasności, temperatury i wiatru.

Czujniki i pomiary

• Jasność: trzy niezależne czujniki jasności; możliwość dalszego przetwarzania wartości średniej
• Temperatura: pomiar aktualnej temperatury
• Wiatr: pomiar prędkości wiatru; zalecany montaż na maszcie w celu uzyskania bardziej reprezentatywnego pomiaru

Funkcje KNX (ETS) – bloki oceny i logika

Struktura funkcji urządzenia

Stacja pogodowa zawiera cztery niezależne bloki funkcjonalne (jednostki oceny), konfigurowane parametrami w ETS. W zależności od ustawień, urządzenie wysyła odpowiednie telegramy poprzez magistralę KNX.

Ocena czujników (Sensor evaluation)

• 10 niezależnych kanałów, każdy z 2 telegramami.
• W ramach kanału można uwzględnić do 3 warunków pogodowych i łączyć je logicznie:
• • jasność poniżej / powyżej progu,
  • temperatura poniżej / powyżej progu,
  • prędkość wiatru poniżej / powyżej progu.
• Warunki mogą być łączone operacją logiczną AND lub OR; warunki nieistotne można pominąć.
• Możliwość zdefiniowania, które telegramy mają być wysyłane, gdy warunek logiczny jest spełniony lub niespełniony.

Fasada (Facade) – sterowanie osłonami

• 3 niezależne kanały (dla AP 257/51).
• W każdym kanale dostępne są m.in.:
• • próg świt / zmierzch,
  • próg jasności dla zacieniania,
  • 3 obiekty do sterowania ochroną przeciwsłoneczną lub aktywacji sceny,
  • obiekt „sun control”,
  • obiekt do ustawiania progu świt / zmierzch,
  • obiekt bezpieczeństwa.
• Możliwość wyboru, czy „sun control” ma być wyzwalane przez obiekt „sun control”, czy przez świt / zmierzch.

Przełącznik progowy (Threshold switch)

• Jednostka niezależna od danych meteorologicznych.
• 4 niezależne kanały, każdy z 2 telegramami.
• Zasada: wartość odebrana z KNX jest porównywana z progiem; po przekroczeniu (lub nie) realizowane są zdefiniowane reakcje.

Moduł logiczny (Logic module)

• Jednostka niezależna od danych meteorologicznych.
• 6 niezależnych kanałów, każdy z 2 telegramami.
• Możliwość logicznego łączenia do 4 wejść 1-bit (np. obiekty wejściowe, stany oceny czujników, stany przełączników progowych, wyniki innych modułów logicznych).

Dane techniczne

• Wymiary (H × W × D): 108 × 121 × 227 mm
• Masa: ok. 300 g (AP 257/51)
• Obudowa: tworzywo sztuczne
• Kolor: transparentny
• Stopień ochrony: IP44
• Zasilanie: przez KNX
• Prąd z magistrali: ≤ 10 mA
• Strata mocy: maks. 0,24 W (przy 24 V DC)

Zakresy pomiarowe czujników

• Jasność: 1 … 100 000 lx
• Prędkość wiatru: 2 … 30 m/s
• Temperatura: -30 … +60°C

Warunki środowiskowe

• Temperatura pracy: -20 … +55°C
• Temperatura składowania: -25 … +70°C
• Wilgotność względna (bez kondensacji): 5 … 93%
• Niezawodność (failure rate): 341 fit (przy 40°C)

Elementy sterujące i podłączenie

• Przycisk programowania: do wczytania adresu fizycznego
• LED: do monitorowania napięcia magistrali oraz sygnalizacji trybu normalnego / adresowania
• Złącze KNX: zacisk magistralny, średnica przewodu 0,6 … 0,8 mm, długość odizolowania 5 … 6 mm

Montaż i uruchomienie

• Montaż zewnętrzny: na elewacji (naściennie) lub na maszcie.
• Zalecenia montażowe: nie instalować czujnika wiatru w miejscu osłoniętym; unikać cieni (np. od masztu) oraz światła odbitego.
• Prawidłowa pozycja pracy: urządzenie działa poprawnie wyłącznie przy poprawnym montażu (wirnik wiatru na dole).
• Podłączenie: przewody prowadzić przez gumowe uszczelki (otwór wykonać narzędziem w sposób zapewniający szczelność), następnie podłączyć do zacisku magistralnego KNX z zachowaniem polaryzacji.
• Adresowanie: przycisk programowania na spodzie urządzenia nacisnąć wkrętakiem w celu nadania adresu fizycznego; dioda programowania świeci i gaśnie po zakończeniu adresowania.

Podsumowanie

Siemens AP 257/51 (5WG1 257-3AB51) to solidna, zewnętrzna stacja pogodowa KNX z pomiarem jasności, temperatury i wiatru, przeznaczona do automatycznego sterowania osłonami oraz logiki w instalacjach KNX. Trzy czujniki jasności, rozbudowane bloki funkcjonalne (ocena czujników, fasada, przełączniki progowe i moduły logiczne) oraz obudowa IP44 czynią ją praktycznym wyborem do precyzyjnej automatyki fasadowej.

Pliki do pobrania:
AP 257/51 Karta katalogowa
