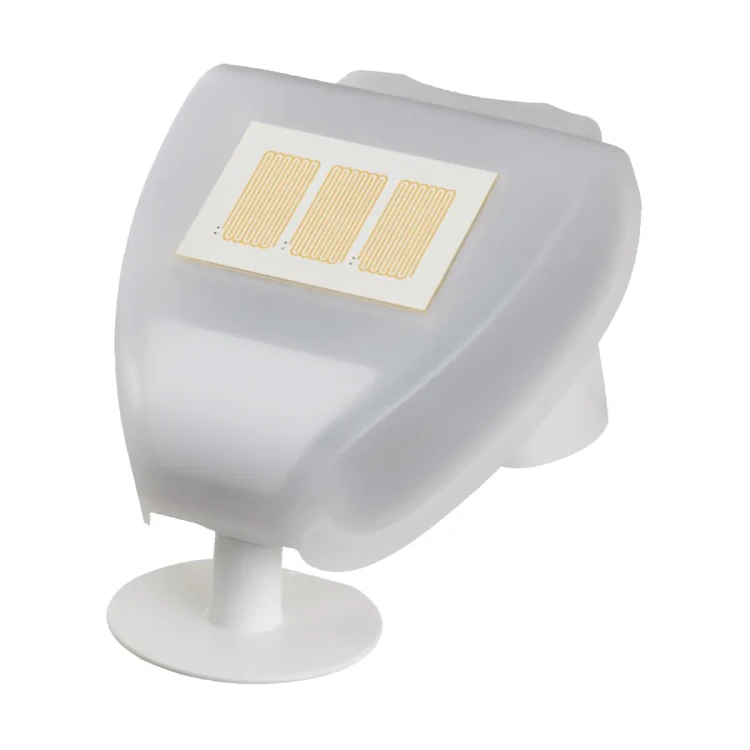

5WG1257-3AB22 AP 257/22 Stacja pogodowa z GPS, możliwością sterowania 8 fasadami, śledzeniem słońca, pomiarem prędkości wiatru, natężenia oświetlenia

AP 257/22 (nr katalogowy 5WG1 257-3AB22) to kompaktowa stacja pogodowa KNX (GPS) z serii GAMMA instabus, integrująca w jednej obudowie czujniki, elektronikę analizy danych pogodowych oraz sprzęgacz magistrali. Urządzenie mierzy prędkość wiatru, jasność i temperaturę, wykrywa zmierzch/świt oraz opady, a także odbiera sygnał GPS dla daty i czasu. Wartości mogą być przesyłane na magistralę w formacie EIS5 (DPT 9), z obsługą progów oraz funkcji wspomagających automatyczne sterowanie osłonami przeciwsłonecznymi.

Najważniejsze cechy

• Producent: Siemens
• Model: AP 257/22
• Nr katalogowy: 5WG1 257-3AB22
• System: KNX / EIB (GAMMA instabus)
• Pomiary i detekcja: wiatr, jasność, temperatura, opady, zmierzch/świt
• GPS: odbiór daty i czasu (możliwa praca także bez odbioru GPS – data/czas z magistrali)
• Format transmisji wartości: EIS5 (DPT 9)
• Progi: każda wartość z monitorowaniem do 3 wartości granicznych (jako parametry lub obiekty komunikacyjne)
• Rejestry dobowe: maks. prędkość wiatru, maks. jasność, min. i maks. temperatura zewnętrzna
• Obliczenia pozycji słońca: azymut i elewacja na podstawie daty, czasu i wprowadzonych współrzędnych lokalizacji
• Sterowanie osłonami: proste sterowanie nasłonecznieniem oraz sterowanie do 8 elewacji
• Funkcje dla elewacji: śledzenie krawędzi cienia oraz śledzenie słońca dla lameli poziomych/pionowych
• Logika i bezpieczeństwo: obiekt „Safety” (OR do 8 alarmów/błędów), dodatkowo 4 bramki AND i 4 bramki OR (po 4 wejścia)
• Montaż: na maszcie lub na ścianie (uchwyt ścienno-masztowy w komplecie)
• Stopień ochrony: IP44

Zastosowanie

Siemens AP 257/22 jest przeznaczona do systemów KNX, w których wymagane jest pozyskiwanie danych pogodowych oraz automatyzacja funkcji budynkowych, w szczególności sterowania osłonami przeciwsłonecznymi. Urządzenie umożliwia:

• automatyczne włączanie/wyłączanie ochrony przeciwsłonecznej w zależności od tego, czy słońce świeci,
• sterowanie ochroną przeciwsłoneczną dla maks. 8 elewacji – aktywacja tylko wtedy, gdy słońce świeci na daną elewację,
• rozszerzenie sterowania elewacją o śledzenie krawędzi cienia (np. pozostawienie określonej odległości nasłonecznienia w pomieszczeniu) oraz śledzenie słońca lameli.

Funkcje i działanie

Transmisja danych i progi

• Wartości pomiarowe (oraz data i czas) mogą być wysyłane na magistralę KNX w formacie EIS5 (DPT 9).
• Każda mierzona wartość może być monitorowana z użyciem do 3 progów (ustawianych jako parametry lub obiekty komunikacyjne).
• Rejestrowane i możliwe do przesłania są wartości dobowe: maks. wiatr, maks. jasność, min./maks. temperatura zewnętrzna.

Pozycja słońca i sterowanie elewacjami

• Na podstawie daty, czasu i wprowadzonych współrzędnych lokalizacji stacja oblicza azymut i elewację słońca.
• Możliwe jest sterowanie ochroną przeciwsłoneczną do 8 elewacji zależnie od tego, czy słońce świeci na daną fasadę.
• Dla każdej elewacji dostępne są funkcje: śledzenie krawędzi cienia oraz sterowanie lamelami (poziomymi/pionowymi) zgodnie z pozycją słońca.

Alarmy i logika

• Obsługa alarmów, m.in. wiatru, mrozu i opadów.
• Do 8 alarmów/błędów może zostać połączonych funkcją OR w obiekt komunikacyjny „Safety”, który w przypadku alarmu przestawia osłony w pozycję bezpieczną.
• Dodatkowo dostępne są 4 bramki AND i 4 bramki OR, każda z 4 wejściami.

Podłączenie elektryczne i uruchomienie

• Napięcie magistrali: przez linię KNX.
• Zasilanie pomocnicze elektroniki czujników: AC 20 V (AC 12…28 V) 50/60 Hz lub DC 24 V (DC 12…40 V), SELV.
• Prąd z magistrali KNX: 9 mA.
• Zaciski zasilania: wtykowe, dla przewodów jednodrutowych lub linki 0,5…1,5 mm².
• Zacisk magistrali: bezśrubowy, przewód jednodrutowy 0,6…0,8 mm, długość odizolowania 5 mm.
• Okablowanie zasilania pomocniczego: do transmisji napięcia można wykorzystać białą/żółtą parę skręcaną przewodu magistralnego.
• Elementy obsługowe: przycisk programowania (przełączanie tryb normalny/adresowanie).
• Sygnalizacja: 1 czerwona LED (tryb normalny/adresowanie), 1 czerwona LED (kontrola odbioru GPS).

Dane techniczne

• Czujnik wiatru – zakres: 0…35 m/s
• Czujnik wiatru – rozdzielczość: 0,1 m/s
• Czujnik wiatru – dokładność (−20…+50°C): ±22% (45…315°), ±15% (90…270°), (napływ na front = 180°)
• Czujnik jasności – zakres: 0…150 000 lx
• Czujnik jasności – rozdzielczość: 0…120 lx: 1 lx; 121…1 046 lx: 2 lx; 1 047…52 363 lx: 63 lx; 52 364…150 000 lx: 423 lx
• Czujnik jasności – dokładność: ±20% (0 lx…10 klx), ±15% (10 klx…150 klx)
• Czujnik temperatury – zakres: −30…+50°C
• Czujnik temperatury – rozdzielczość: 0,1°C
• Czujnik temperatury – dokładność: ±0,5°C (+10…+50°C), ±1°C (−10…+10°C), ±1,5°C (−25…−10°C)
• Czujnik deszczu – grzanie: ok. 1,2 W
• Pobór mocy: maks. 2,3 VA
• Zasilanie DC – prąd maks.: 185 mA przy DC 12 V, tętnienia resztkowe < 10%
• Maks. długość przewodu zasilania pomocniczego: 100 m
• Obudowa: tworzywo sztuczne
• Wymiary (D x S x W): ok. 118 x 96 x 77 mm
• Masa: ok. 170 g
• Stopień ochrony: IP44
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Temperatura otoczenia (praca): −30…+50°C
• Temperatura otoczenia (składowanie/transport): −30…+70°C
• Wilgotność (bez kondensacji): 5%…93%
• Oznaczenia: KNX EIB, CE

Montaż – zalecenia

• Miejsce montażu: dobra ekspozycja na wiatr, deszcz i słońce; unikać zacienienia (np. przez budynek/drzewa).
• Odstęp: min. 60 cm wolnej przestrzeni wokół urządzenia (dla poprawnego pomiaru wiatru i ochrony przed zasypaniem śniegiem).
• Rekomendacja: montaż na maszcie; najwyższy punkt sąsiednich elementów budynku powinien być min. 60 cm poniżej czujnika wiatru.
• GPS: pola magnetyczne i źródła zakłóceń (np. świetlówki, neony, zasilacze impulsowe) mogą utrudniać odbiór sygnału.
• Sposób montażu: maszt (Ø ok. 50–55 mm) lub ściana; urządzenie należy wypoziomować.
• Orientacja: czujnik wiatru powinien być skierowany na kardynalny punkt słońca w południe (południe na półkuli północnej, północ na południowej).
• Uchwyt: dołączony uchwyt ścienno-masztowy; obudowa wsuwana w uchwyt od góry (możliwość wysunięcia ku górze w razie potrzeby).

Wymagania konfiguracyjne

• Narzędzie: ETS (zalecane ETS3 lub nowszy dla optymalnego widoku menu).
• Program aplikacyjny: „0701 CO Weather station 914201” (konfiguracja i wgranie przez ETS od wersji ETS2 V1.3).

Podsumowanie

Siemens AP 257/22 to kompletna stacja pogodowa KNX z GPS, łącząca pomiary (wiatr, jasność, temperatura, opady), funkcje progowe i rejestry dobowe oraz zaawansowane obliczenia pozycji słońca. Dzięki sterowaniu ochroną przeciwsłoneczną (również dla 8 elewacji), funkcjom śledzenia oraz obiektowi bezpieczeństwa „Safety”, urządzenie stanowi praktyczną bazę do automatyzacji osłon i zwiększenia komfortu w budynkach sterowanych przez KNX.
