AGA23 Sprężyna 10..25kPa (czerwona) do SKP25..

AGA23 to sprężyna nastawcza (setpoint spring) firmy Siemens, przeznaczona do zmiany zakresu nastawy ciśnienia gazu w siłownikach elektrohydraulicznych z rodziny SKP25 (w zależności od wersji wykonania i konfiguracji układu). Sprężyna współpracuje z mechanizmem nastawy, gdzie zadana wartość ciśnienia jest ustawiana poprzez śrubę nastawczą działającą na sprężynę.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGA23
• Nr katalogowy (Article no.): BPZ:AGA23
• Rodzaj akcesorium: sprężyna nastawcza do regulatora ciśnienia gazu
• Kolor sprężyny: czerwony
• Średnica drutu: 1,8 mm

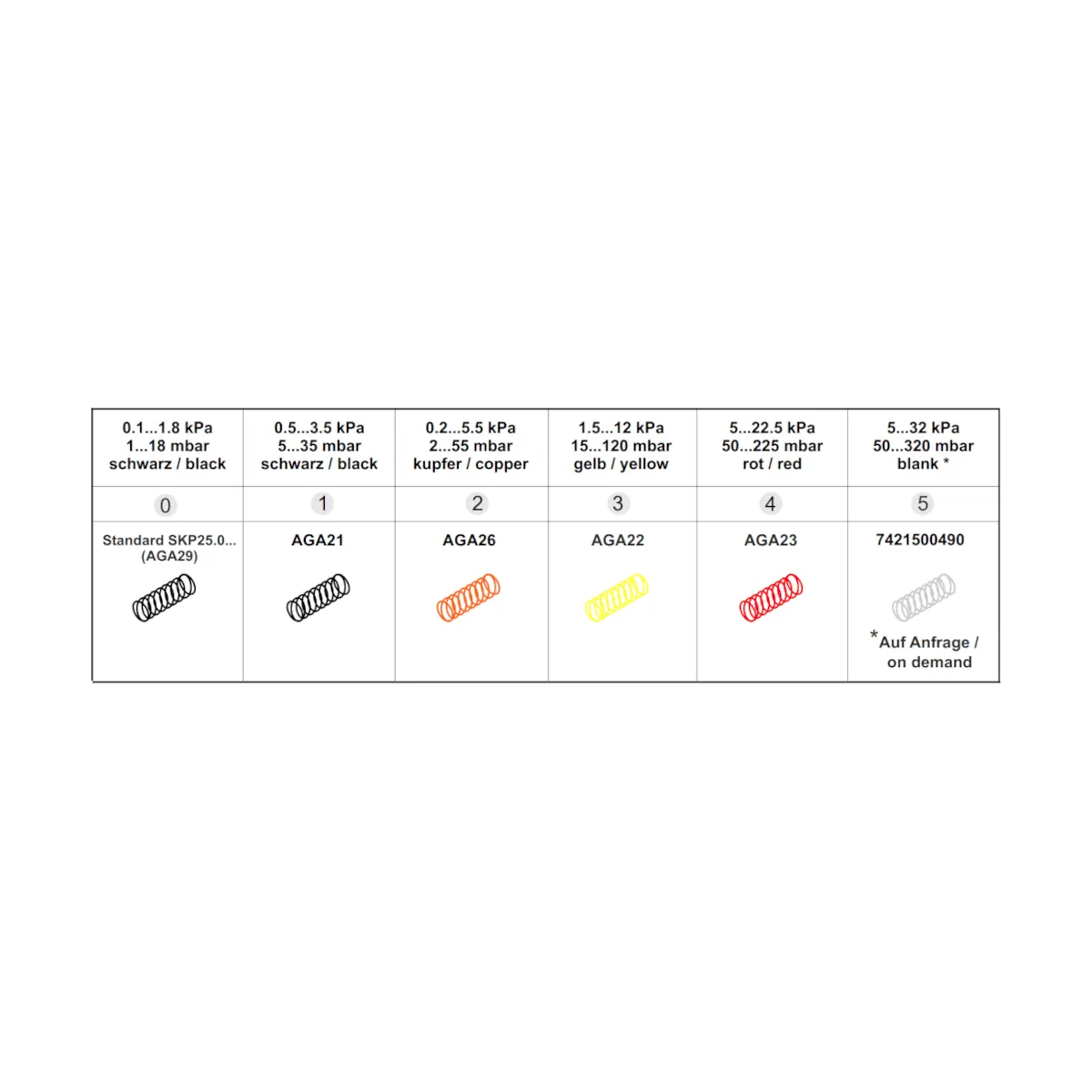

Zastosowanie i kompatybilność

Sprężyna AGA23 służy do doboru odpowiedniego zakresu nastawy ciśnienia gazu w siłownikach z funkcją regulatora ciśnienia, w zależności od zastosowanej wersji:

• SKP25.0: zakres nastawy 10…25 kPa (sprężyna AGA23).
• SKP25.4 (wersja wysokociśnieniowa): zakres nastawy 15…150 kPa (sprężyna AGA23). W tej wersji sprężyna AGA23 jest sprężyną standardową (wbudowaną), z fabrycznym nastawieniem ciśnienia na poziomie 120 kPa.
• SKP25.0 z AGA30.7 i silnikiem SAS (zmotoryzowana korekta nastawy): zakres nastawy 5…22,5 kPa dla sprężyny AGA23.

Ustawianie wartości zadanej (zasada)

• Wartość zadana ciśnienia gazu jest ustawiana manualnie poprzez obrót śruby nastawczej, która oddziałuje na sprężynę nastawczą.
• Dla aplikacji wymagających dokładniejszego nastawiania przewidziano opcjonalną funkcję fine adjustment dla zakresu sprężyny AGA23: AGA30.1.

Podsumowanie

Siemens AGA23 (BPZ:AGA23) to czerwona sprężyna nastawcza (drut 1,8 mm) do układów regulacji ciśnienia gazu opartych o siłowniki SKP25. Pozwala dobrać wymagany zakres nastawy ciśnienia – m.in. 10…25 kPa dla SKP25.0 oraz 15…150 kPa dla SKP25.4 (gdzie jest sprężyną standardową z fabrycznym nastawieniem 120 kPa).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest sprężyną wartości zadanej AGA23 przeznaczoną wyłącznie do stosowania jako osprzęt do siłowników Siemens SKP25.0 oraz SKP25.4, zgodnie z dokumentacją producenta.
• Montaż, wymiana, regulacja i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Przed doborem i montażem należy bezwzględnie sprawdzić zgodność sprężyny z właściwym modelem siłownika oraz wymaganym zakresem ciśnienia roboczego. Nieprawidłowy dobór może spowodować nieprawidłową regulację ciśnienia gazu i zagrożenie dla bezpieczeństwa instalacji.
• AGA23 jest elementem do zakresów ciśnienia wskazanych w dokumentacji producenta dla odpowiednich modeli SKP25. Nie stosować poza przewidzianym zakresem zastosowania.
• Wszelkie czynności montażowe i regulacyjne wykonywać zgodnie z odpowiednią instrukcją montażu producenta. Po osiągnięciu wymaganego ciśnienia elementy mocujące należy dokręcić zgodnie z wymaganiami dokumentacji.
• Nie otwierać, nie przerabiać i nie modyfikować produktu. Jakiekolwiek ingerencje lub zmiany oryginalnej wersji odbywają się na własną odpowiedzialność i ryzyko.
• Po każdej czynności montażowej, regulacyjnej lub serwisowej należy sprawdzić prawidłowość działania całego układu oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją urządzenia, w którym produkt jest stosowany.
• Produkt stosowany jest w układach gazowych związanych z funkcjami bezpieczeństwa. Nieprawidłowy montaż, nastawa lub zastosowanie z niewłaściwym medium mogą pogorszyć działanie zabezpieczającej funkcji odcięcia i regulacji.
• Nie stosować uszkodzonego produktu. W przypadku uszkodzenia mechanicznego, uderzenia lub stwierdzenia nieprawidłowości montażowych element należy wymienić.
• Utylizację prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami dotyczącymi odpadów technicznych.

Pliki do pobrania:
AGA23 Karta katalogowa
AGA23 Instrukcja montażu
