AGA30.2 Nastawnik wartości zadanej do SKP25.. ze sprężyną 10..36kPa

AGA30.2 to akcesorium firmy Siemens do precyzyjnej regulacji wartości zadanej w siłownikach SKP25. Jest to wersja opakowania z jedną sprężyną wartości zadanej, przeznaczona dla zakresu 10…36 kPa (sprężyna niepowlekana).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGA30.2
• Nr artykułu: BPZ:AGA30.2
• Przeznaczenie: precyzyjna regulacja wartości zadanej do SKP25
• Zakres ciśnienia (sprężyna wartości zadanej): 10…36 kPa
• Wykonanie sprężyny: niepowlekana
• W zestawie: sprężyna 7421500490
• Uwaga: osprzęt nie jest zawarty w zakresie dostawy siłownika – musi być zamówiony oddzielnie

Zastosowanie

AGA30.2 służy do realizacji precyzyjnej regulacji wartości zadanej w siłownikach SKP25, wykorzystujących sprężynę wartości zadanej.

Dane montażowe i wymiary (AGA30.x)

• Rozmiary klucza: SW32 oraz SW4
• Średnica: Ø26 mm
• Wymiary: 38 mm / 52 mm / 59,1 mm
• Moment dokręcenia: 30 Nm

Podsumowanie

Siemens AGA30.2 to dedykowany osprzęt do dokładnego nastawiania wartości zadanej w siłownikach SKP25, dostarczany jako pakiet z jedną sprężyną wartości zadanej dla zakresu 10…36 kPa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium do regulacji dokładnej wartości zadanej ciśnienia, przeznaczonym wyłącznie do współpracy z kompatybilnymi siłownikami gazowymi Siemens SKP25 zgodnie z dokumentacją producenta.
• Montaż, wymiana, regulacja i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi instalacji gazowych i elektrycznych.
• Otwieranie urządzenia, ingerencje, przeróbki oraz stosowanie nieoryginalnych części są niedozwolone. Jakiekolwiek modyfikacje wykonywane są na własną odpowiedzialność i ryzyko.
• Produkt stosowany jest w układach gazowych jako element współpracujący z komponentami urządzenia bezpieczeństwa. Nieprawidłowy dobór, montaż lub regulacja mogą pogorszyć funkcję bezpieczeństwa instalacji.
• Przed rozpoczęciem montażu, demontażu lub regulacji należy odłączyć zasilanie urządzenia i zabezpieczyć instalację przed niezamierzonym uruchomieniem.
• Po każdej czynności montażowej lub regulacyjnej należy sprawdzić prawidłowość działania całego układu oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Po pomiarach i regulacji ciśnienia należy ponownie zamknąć króćce oraz sprawdzić szczelność instalacji. Nieszczelność grozi wyciekiem gazu, zagrożeniem dla życia i zdrowia oraz szkodami materialnymi i środowiskowymi.
• Element należy stosować wyłącznie w przewidzianym zakresie zastosowań i z odpowiednią sprężyną wartości zadanej. Dla modelu AGA30.2 dokumentacja przewiduje zastosowanie dla zakresu regulacji 10...36 kPa.

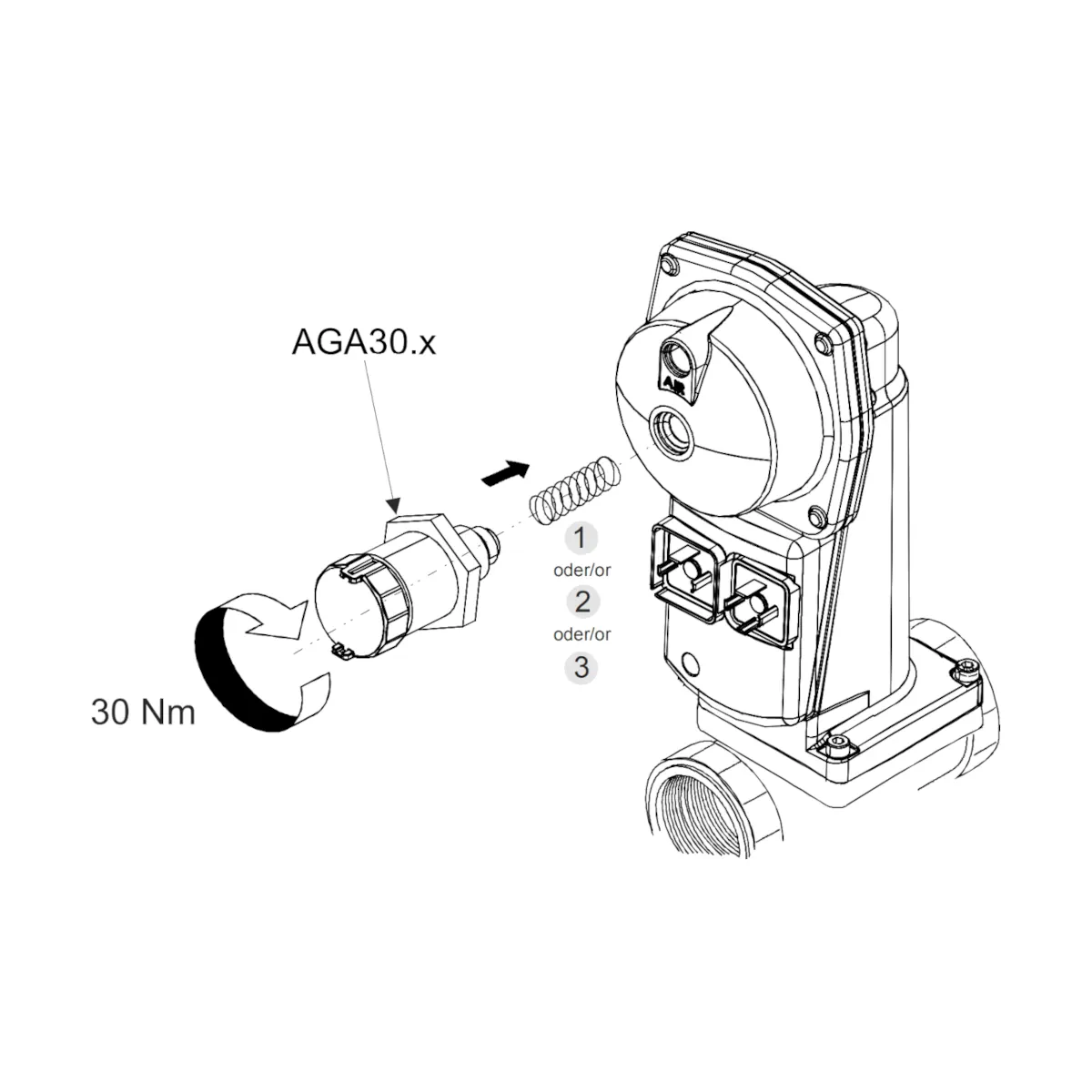

• Montaż i regulację należy wykonywać zgodnie z instrukcją M7643. Podczas wkręcania elementu należy zachować wymagany moment dokręcania 30 Nm.
• Nie należy używać produktu uszkodzonego mechanicznie. Po upadku, uderzeniu lub stwierdzeniu uszkodzeń element nie powinien być montowany ani uruchamiany.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych dopuszczonych dla współpracującego siłownika i całego zespołu urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dla elementów technicznych instalacji.

Pliki do pobrania:
AGA30.2 Karta katalogowa
AGA30.2 Instrukcja montażu
