AGA78 Trójnik redukcyjny do siłowników zaworów gazowych SKP75..

AGA78 (art. nr BPZ:AGA78) to trójnik redukujący ciśnienie (pressure-reducing T-piece) przeznaczony do współpracy z siłownikami/regulatorami SKP75. Element służy do obniżenia sygnału ciśnienia powietrza doprowadzanego do SKP75, gdy ciśnienie powietrza (ciśnienie wentylatora) przekracza dopuszczalne wartości dla regulatora.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA78
• Typ: trójnik redukujący ciśnienie (pressure-reducing T-piece)
• Zastosowanie: redukcja sygnału ciśnienia powietrza dla SKP75
• Fabryczne wykonanie (gotowy do montażu): D1 = 1,5 mm, D2 = 1,7 mm
• Element dodatkowy w komplecie: D3 = 2 mm (dostarczany jako luźny element)
• Zasada pracy: powietrze jest ciągle odpowietrzane do atmosfery przez dławik D2, a ciśnienie w torze sygnałowym jest redukowane przez dławik D1

Zastosowanie

AGA78 stosuje się w układach z SKP75, gdy sygnał ciśnienia powietrza przekracza dopuszczalne wartości dla regulatora:

• maks. 3 kPa przy stosunku PGas / PAir ≥ 2,
• maks. 5 kPa przy stosunku PGas / PAir ≤ 2.

W takim przypadku ciśnienie należy obniżyć, stosując trójnik redukujący AGA78.

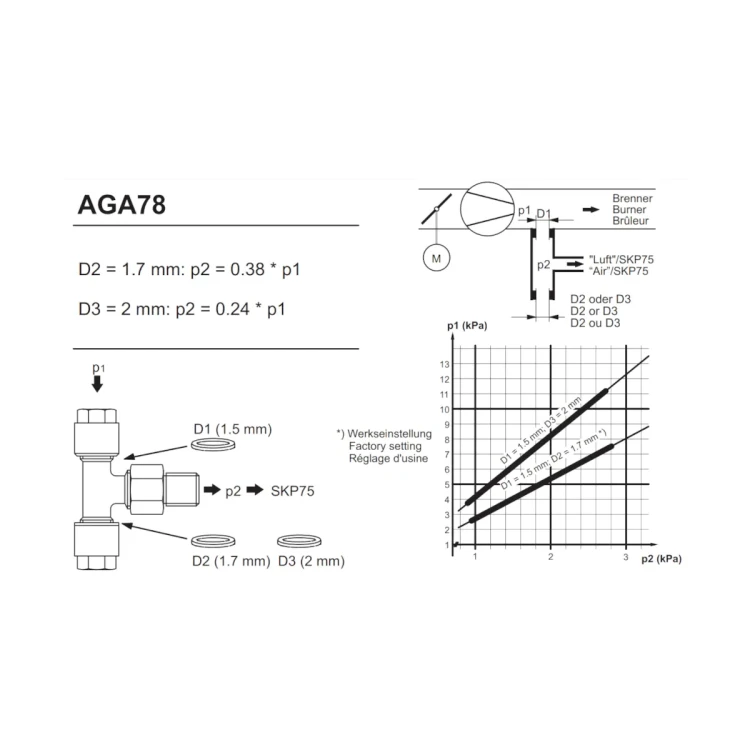

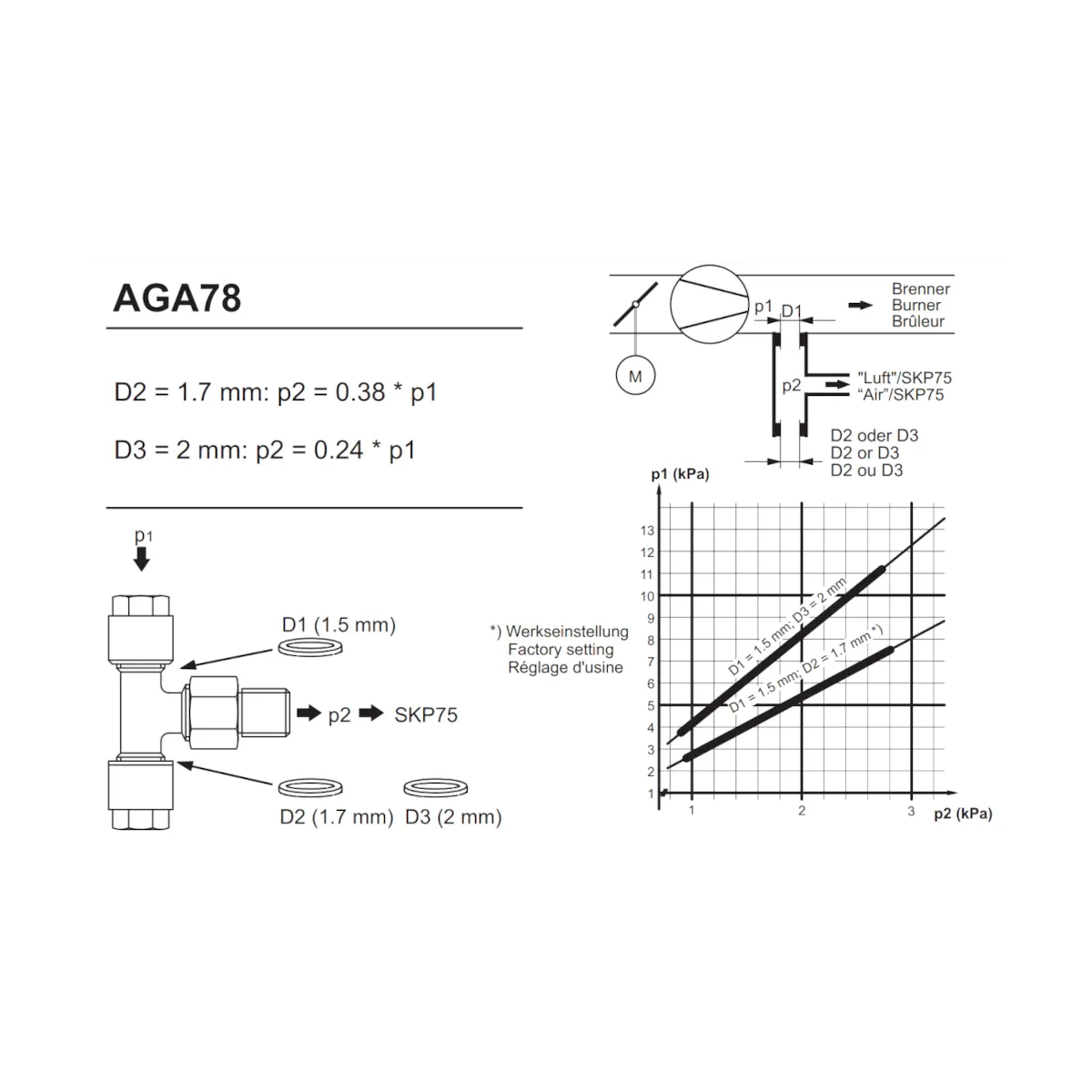

Zasada działania

• Ciśnienie medium na wejściu (p1) jest redukowane na torze sygnałowym przez dławik D1, uzyskując ciśnienie wyjściowe p2 dla wejścia „Air” / SKP75.
• Powietrze jest ciągle odprowadzane do atmosfery przez dławik D2 (funkcja tłumienia/odpowietrzania).
• AGA78 jest dostarczany z dławikami D1 = 1,5 mm i D2 = 1,7 mm zamontowanymi fabrycznie; dodatkowo dołączony jest dławik D3 = 2 mm jako element luźny.

Przykładowe działanie (z danych katalogowych)

• p1 = 7 kPa
• D1 = 1,5 mm
• D2 = 1,7 mm
• p2 = 2,6 kPa (sygnał ciśnienia powietrza dla SKP75)

Dane zamówieniowe

• Typ: AGA78
• Numer katalogowy (Article no.): BPZ:AGA78
• Opis: Pressure-reducing T-piece for SKP75 (opcjonalny)

Podsumowanie

Siemens AGA78 to dedykowany trójnik redukujący ciśnienie dla układów z SKP75, stosowany do obniżenia zbyt wysokiego sygnału ciśnienia powietrza (wentylatora) do wartości dopuszczalnych dla regulatora. Dostarczany jest gotowy do montażu z dławikami D1 = 1,5 mm i D2 = 1,7 mm, a dodatkowo zawiera dławik D3 = 2 mm.
