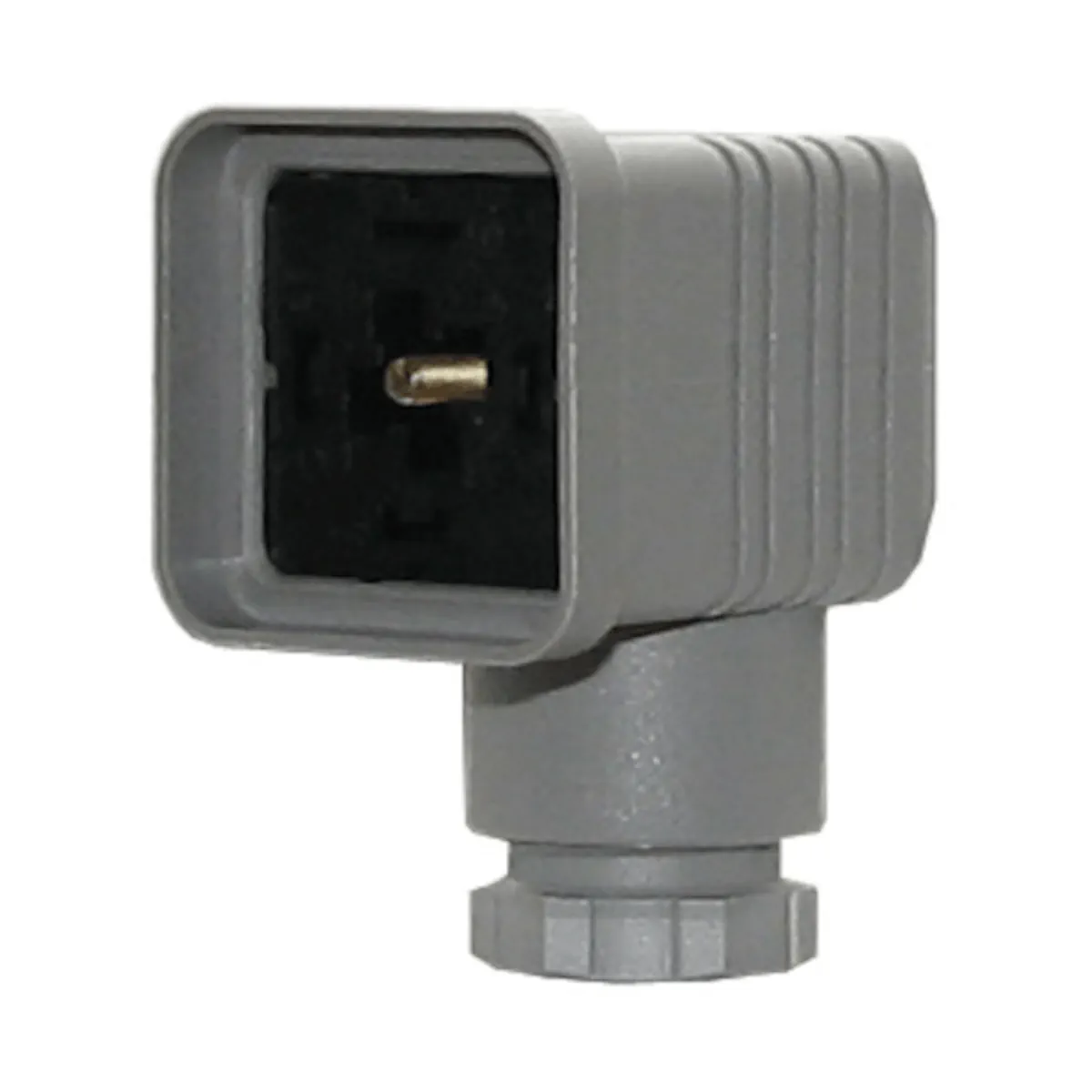

AGA65 Wtyczka podłączeniowa do wyłącznika krańcowego SKPx5.. i detektora ciśnienia QPL..

AGA65 to puszka stykowa (złącze wtykowe) firmy Siemens, przeznaczona do realizacji połączenia elektrycznego kompaktowych presostatów serii QPLx5. Akcesorium umożliwia podłączenie przewodu instalacyjnego poprzez złącze wtykowe zgodne z DIN EN 175301-803-A (w dokumentacji pokazane jako połączenie przez złącze AGA65 wg DIN 43650).

Najważniejsze cechy

• Producent: Siemens
• Model: AGA65
• Artykuł (BPZ): BPZ:AGA65
• Typ: contact box / puszka stykowa, złącze wtykowe
• Standard złącza: DIN EN 175301-803-A
• Zakres średnicy przewodu: 4.5…11 mm
• Maks. przekrój żyły: 1.5 mm²
• Masa: ok. 36 g
• Sposób dostawy: akcesorium zamawiane oddzielnie

Zastosowanie

AGA65 stosuje się jako złącze wtykowe do podłączenia elektrycznego presostatów QPLx5 w aplikacjach monitorowania ciśnienia gazu lub powietrza, gdzie przewidziano podłączenie przez wtyk zgodny z DIN EN 175301-803-A.

Podłączenie i okablowanie

• Typ złącza: wtykowe wg DIN EN 175301-803-A
• Średnica przewodu: 4.5…11 mm
• Przekrój żył: do 1.5 mm²

Dane techniczne

• Model: AGA65
• Masa: ok. 36 g

Podsumowanie

Siemens AGA65 (BPZ:AGA65) to dedykowana puszka stykowa / wtyk do presostatów QPLx5, zapewniająca wygodne podłączenie przewodu poprzez standard DIN EN 175301-803-A, z obsługą przewodów o średnicy 4.5…11 mm i przekroju żył do 1.5 mm².

Certyfikaty i ostrzeżenia bezpieczeństwa

• Wtyczka połączeniowa wyłącznika krańcowego AGA65 jest przeznaczona do stosowania z przyłączem zgodnym z normą DIN EN 175301-803-A.
• Produkt jest przeznaczony do podłączenia wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń urządzenia.
• Montaż, instalację i podłączenie elektryczne należy wykonywać wyłącznie przez wykwalifikowany personel.
• Jeżeli wyłącznik krańcowy zasilany jest napięciem sieciowym, wraz z wtyczką AGA65 do urządzenia musi być doprowadzony także przewód ochronny.
• Należy stosować wtyczkę z uchwytem odciążającym przewód.
• Nieprawidłowe podłączenie, brak przewodu ochronnego lub niewłaściwe wykonanie instalacji może spowodować zagrożenie porażeniem prądem elektrycznym oraz nieprawidłową pracę urządzenia.
• Podłączenie należy wykonywać przy wyłączonym zasilaniu.
• Należy dobrać przewód zgodnie z wymaganiami producenta: średnica zewnętrzna przewodu 4,5...11 mm, maksymalny przekrój żyły 1,5 mm².
• Produkt należy użytkować wyłącznie w połączeniu z kompatybilnym urządzeniem przewidzianym przez producenta.
• Nie należy używać uszkodzonej wtyczki ani elementów z uszkodzoną obudową lub stykami.
• Po każdej czynności montażowej i podłączeniowej należy sprawdzić prawidłowość okablowania oraz stan połączeń.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.

Pliki do pobrania:
AGA65 Karta katalogowa
