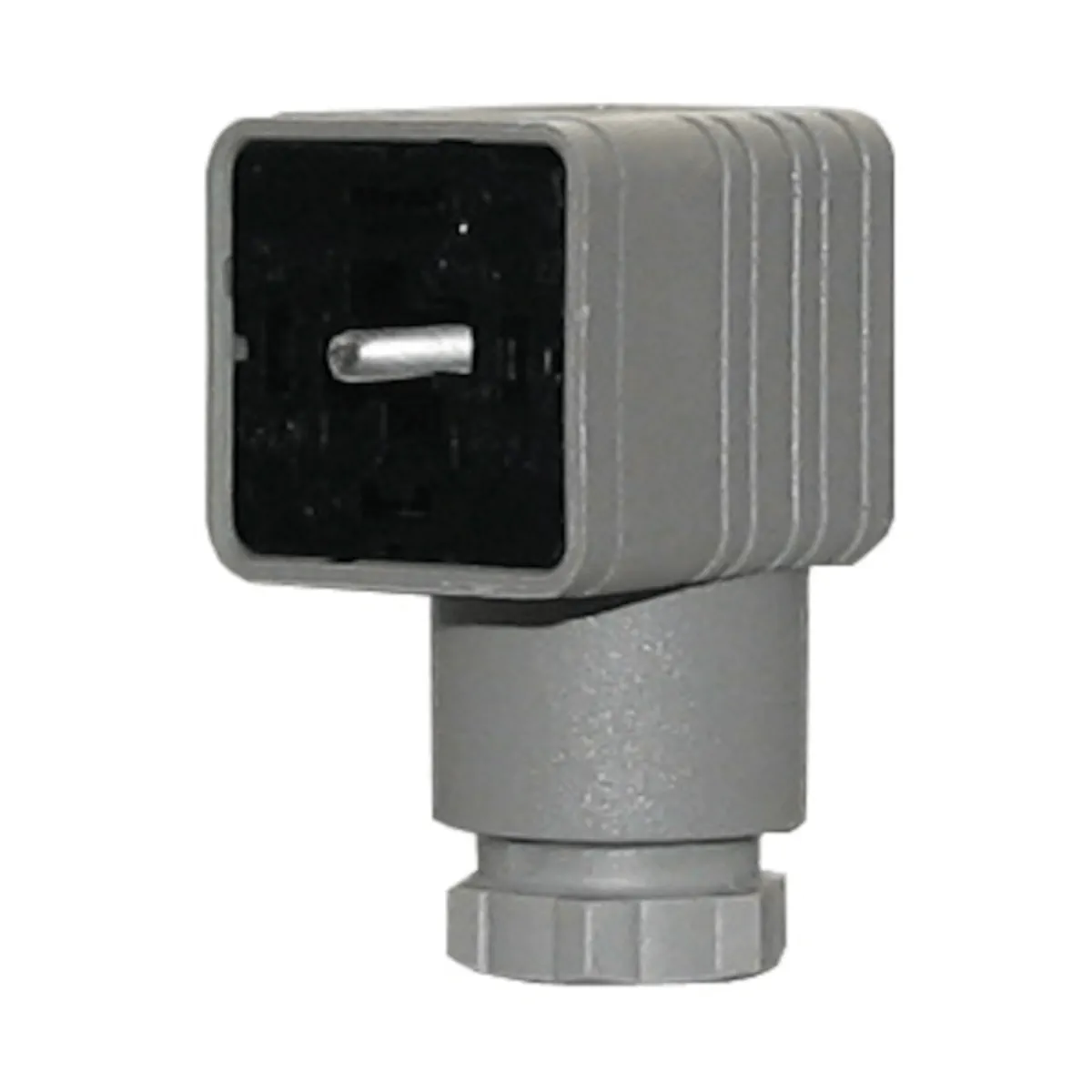

AGA64 Wtyczka połączeniowa napędu zaworu gazowego SKPx5 (przyłącze napięcia)

AGA64 to puszka przyłączeniowa (wtyk) przeznaczona do zasilania siłowników zaworów z serii Siemens SKPx5. Zapewnia wtykowe podłączenie zgodne z normą EN 175301-803-A i umożliwia doprowadzenie zasilania do napędu poprzez zaciski L i N (oraz styk ochronny PE).

Najważniejsze cechy

• Producent: Siemens
• Model: AGA64
• Numer artykułu: BPZ:AGA64
• Typ: puszka przyłączeniowa / złącze wtykowe do siłownika zaworu (zasilanie)
• Standard złącza: EN 175301-803-A
• Liczba biegunów: 3 pole +
• Dopuszczalna średnica przewodu: 6…9 mm
• Maks. przekrój żyły: 1,5 mm²
• Dławik: Pg11
• Masa: ok. 30 g

Zastosowanie

AGA64 służy do realizacji zasilania siłownika zaworu (złącze „Valve actuator”) w układach z napędami SKPx5.

Podłączenie elektryczne

• Zaciski zasilania: L i N
• Styk ochronny: PE
• Wymagania instalacyjne: stosowanie złączy zgodnych z EN 175301-803-A oraz zapewnienie odciążenia przewodu (strain relief) po stronie instalacji

Montaż i szczelność połączenia

• Połączenie wtykowe należy zamontować i dokręcić śrubę centralną – stopień ochrony w wykonaniu urządzenia jest zapewniany tylko przy prawidłowo zamontowanych złączach.
• Moment dokręcania śruby centralnej: 0,4 Nm

Podsumowanie

Siemens AGA64 to dedykowana puszka przyłączeniowa (wtyk) do zasilania napędów SKPx5, oparta o standard EN 175301-803-A. Obsługuje przewody o średnicy 6…9 mm i przekroju do 1,5 mm², zapewniając wygodne i serwisowalne podłączenie zasilania L/N wraz ze stykiem ochronnym PE.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Wtyczka połączeniowa napędu zaworu AGA64 jest przeznaczona do podłączenia elektrycznego napędu zaworu w siłownikach kompatybilnych z przyłączem zgodnym z DIN EN 175301-803-A.
• Montaż, podłączenie, uruchomienie i kontrolę okablowania może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed rozpoczęciem podłączania lub prac serwisowych należy odłączyć zasilanie. Nieprawidłowe podłączenie może spowodować porażenie prądem elektrycznym, uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Wtyczkę należy stosować wyłącznie zgodnie z przewidzianym zastosowaniem i z kompatybilnymi urządzeniami producenta. Nie wolno dokonywać przeróbek, ingerencji ani zmian konstrukcyjnych.
• Przyłącze wtyczki musi być wykonane zgodnie z normą DIN EN 175301-803-A. Należy stosować przewód o średnicy 6...9 mm i maksymalnym przekroju 1,5 mm².
• Przewód podłączony do wtyczki musi być prawidłowo zamocowany i zabezpieczony przed wyrwaniem. Dokumentacja wymaga zastosowania uchwytu odciążającego.
• Po każdej czynności montażowej lub serwisowej należy sprawdzić poprawność stanu okablowania oraz przeprowadzić kontrolę bezpieczeństwa całego podłączonego układu.
• Wymagany stopień ochrony urządzenia współpracującego jest zachowany tylko przy prawidłowo zamontowanej wtyczce. Dokumentacja wskazuje, że stopień ochrony IP54/IP65 jest możliwy wyłącznie z zamontowanymi wtykami.
• Nie należy dopuszczać do zroszenia, oblodzenia ani dostania się wody do obszaru połączenia elektrycznego. Może to spowodować pogorszenie bezpieczeństwa działania oraz ryzyko porażenia prądem.
• Nie wolno uruchamiać elektrycznie współpracującego zaworu bez prawidłowo zamontowanego siłownika i właściwie podłączonej wtyczki, ponieważ może to prowadzić do uszkodzenia urządzenia.

Pliki do pobrania:
AGA64 Karta katalogowa
