AGA63.6A27 Element grzejny 230 [V] AC do SKPx5.. i niskich temperatur

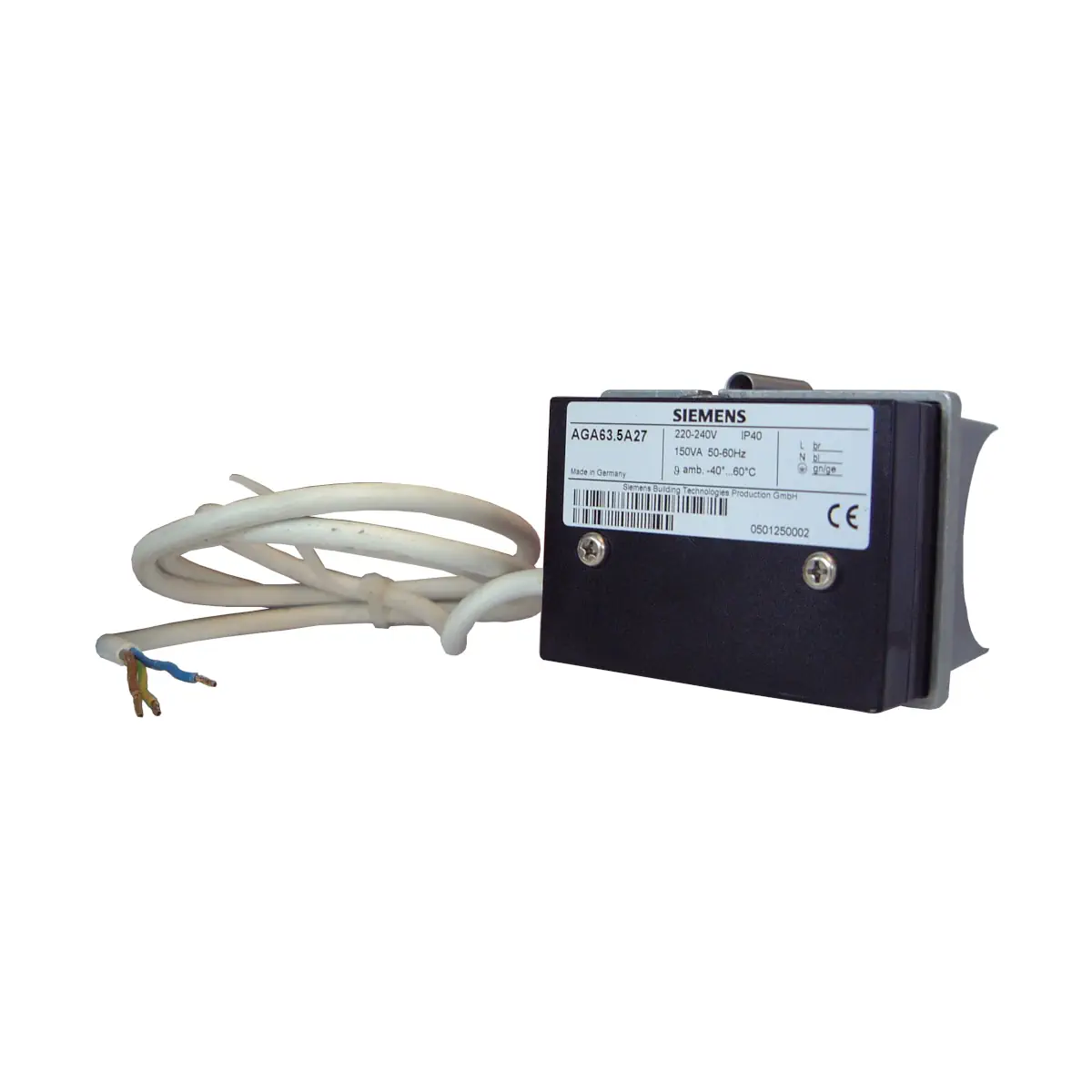

AGA63.6A27 to element grzewczy firmy Siemens przeznaczony do montażu na elektrohydraulicznych siłownikach SKPx5. Jego zadaniem jest rozszerzenie i zapewnienie pracy siłowników SKPx5 przy niskich lub silnie zmiennych temperaturach otoczenia w aplikacjach gazowych. Urządzenie stanowi autonomiczną jednostkę funkcjonalną i do pracy wymaga jedynie zasilania 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA63.6A27
• Typ: element grzewczy do siłowników elektrohydraulicznych
• Kompatybilność: tylko z siłownikami Siemens SKPx5
• Przeznaczenie: aplikacje gazowe z siłownikami SKPx5
• Zasilanie: 230 V AC +10% / -15%, 50 Hz ±5%
• Pobór mocy: maks. 50 VA
• Stopień ochrony: IP65
• Przewód przyłączeniowy: 2-żyłowy z tulejkami, 2 x 0,75 mm² (oznaczenie L/N)
• Zabezpieczenie: niewymienialny bezpiecznik termiczny (ochrona przed przegrzaniem)
• W zestawie: 3 sprężyny naciągowe do mocowania
• Masa: ok. 200 g

Zastosowanie

Element grzewczy AGA63.6A27 stosuje się w urządzeniach gazowych wyposażonych w siłowniki SKPx5. Jest odpowiedni dla następujących typów siłowników:

• SKP15
• SKP25
• SKP55
• SKP75

Funkcja i działanie

Regulacja temperatury

Układ regulacji temperatury (zlokalizowany w czerwonej obudowie) mierzy temperaturę obudowy elementu grzewczego w punkcie przekazywania ciepła do siłownika SKPx5 i utrzymuje ją na poziomie > 3°C.

Zakres temperatur otoczenia

• Działanie regulacji do > 3°C obowiązuje dla temperatury otoczenia -20…+15°C.
• Przy temperaturze otoczenia > 15°C element grzewczy jest dezaktywowany, a temperatura siłownika SKPx5 podąża za temperaturą otoczenia (plus samonagrzewanie w czasie pracy).

Uwaga dotycząca temperatury otoczenia: przy niższych temperaturach otoczenia wzrasta sztywność membran gumowych w siłownikach SKP25, SKP55 i SKP75, co może powodować zmiany w zachowaniu regulacji. Jeśli temperatura otoczenia spadnie poniżej -20°C, mogą wystąpić niedopuszczalne odchylenia ciśnienia gazu.

Podłączenie elektryczne

• Zasilanie: 230 V AC (stałe zasilanie wymagane dla grzania „na żądanie” po montażu).
• Przewody: nie wolno pomylić przewodu fazowego i neutralnego (L/N).
• Zabezpieczenie instalacji: podczas instalacji należy zastosować odpowiedni wyłącznik nadprądowy.

Montaż i uruchomienie

• Należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Montaż sprężyn (przykład): długą sprężynę podłączyć między 2 dolnymi hakami maty grzewczej, a następnie 2 krótkie sprężyny między górnymi hakami a siłownikiem SKPx5.
• Ostrzeżenie: aby ograniczyć ryzyko urazu spowodowanego ześlizgnięciem, należy użyć szczypiec.
• Po zamontowaniu element grzewczy należy podłączyć do stałego zasilania 230 V AC.
• Element grzewczy może pracować wyłącznie po prawidłowym zamontowaniu i tylko w połączeniu z siłownikiem SKPx5.
• Praca bez siłownika SKPx5 jest niedozwolona i może prowadzić do przegrzania oraz oparzeń.

Dane techniczne

• Napięcie zasilania: 230 V AC +10% / -15%
• Częstotliwość: 50 Hz ±5%
• Pobór mocy: maks. 50 VA
• Czas pracy (on time): 100%
• Stopień ochrony: IP65
• Przewód: 2 x 0,75 mm², elastyczny, L/N (z tulejkami)
• Masa: ok. 200 g
• Wilgotność (ogólnie): < 95% r.h.
• Wysokość instalacji: maks. 2 000 m n.p.m.
• Warunki składowania (EN 60721-3-1): klasa 1K3 / 1M2, -40…+60°C, < 95% r.h.
• Warunki transportu (EN 60721-3-2): klasa 2K2 / 2M2, -40…+60°C, < 95% r.h.
• Warunki pracy (EN 60721-3-3): klasa 3K3 / 3M3, -20…+40°C, < 95% r.h.

Wykonanie i wymiary

• Długość przewodu: ok. 1500 mm
• Wymiary elementu (wg rysunku montażowego): wysokość 125 mm, szerokość 175 mm (dół) / 120 mm (góra)

Normy i zgodność

• Zastosowana dyrektywa: Low Voltage Directive 2014/35/EU
• Norma: EN 60335-1 (bezpieczeństwo urządzeń elektrycznych – wymagania ogólne)

Informacje zamówieniowe

• Typ: AGA63.6A27
• Numer artykułu: S55851-Z701-A100

Podsumowanie

Siemens AGA63.6A27 to element grzewczy 230 V AC o stopniu ochrony IP65, przeznaczony do współpracy z siłownikami SKPx5 w aplikacjach gazowych. Dzięki automatycznej regulacji temperatury do > 3°C (dla otoczenia -20…+15°C) pomaga utrzymać poprawną pracę siłownika w trudnych warunkach temperaturowych, a komplet sprężyn naciągowych ułatwia pewny montaż na siłowniku.
