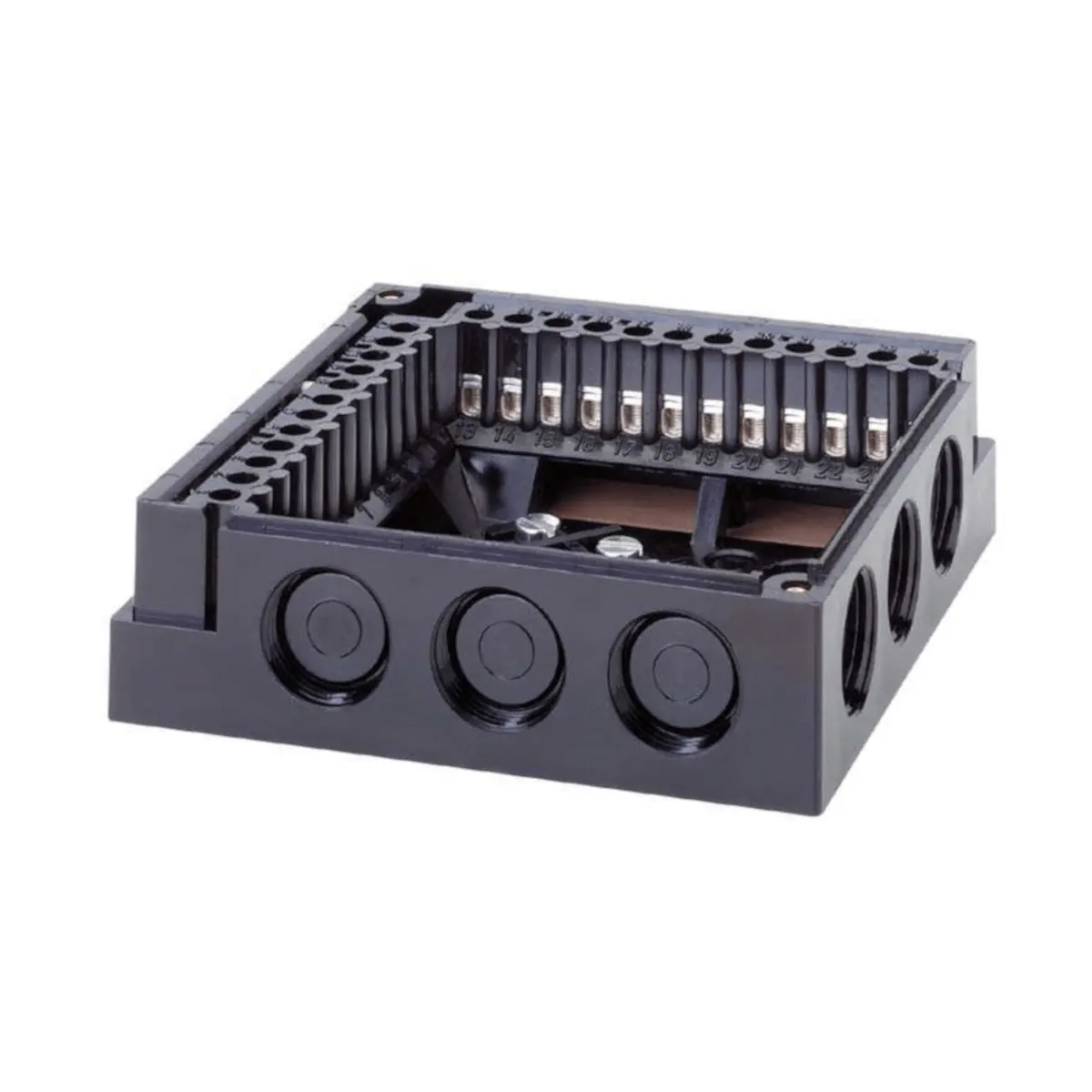

AGM17 Podstawa montażowa do sterowników palników gazowych LGK.., gwinty dławików PG11

AGM17 to podstawa wtykowa (plug-in base) – akcesorium przyłączeniowe do łączenia średniomocowych automatów palnikowych z instalacją spalania. Model AGM17 jest przeznaczony do współpracy z automatami palnikowymi typu LGK16... i został wykonany w wersji z gwintami Pg11 dla dławików/przepustów kablowych.

Najważniejsze cechy

• Producent: Siemens
• Model: AGM17
• Typ: podstawa wtykowa (akcesorium przyłączeniowe) do automatu palnikowego
• Zastosowanie: połączenie automatu palnikowego LGK16... z instalacją spalania
• Wejścia kablowe: gwinty Pg11 (oznaczenie 9029 na podstawie)
• Liczba zacisków przyłączeniowych: 24
• Zaciski pomocnicze: 31 i 32
• Zaciski ochronne (PE): 3, połączone w uchu do uziemienia palnika
• Zaciski neutralne (N): 3, fabrycznie zmostkowane do zacisku 2
• Materiał: czarne, udaroodporne i żaroodporne tworzywo sztuczne
• Stopień ochrony: IP00
• Masa: ok. 165 g

Zastosowanie

Podstawa wtykowa AGM17 służy do przyłączania automatu palnikowego LGK16... w układach spalania. Rozwiązanie oraz niniejszy typ osprzętu są przewidziane do zastosowań OEM, w których podstawa jest integrowana w urządzeniu/instalacji.

Konstrukcja i zaciski

• Dopasowanie mechaniczne: podstawa wtykowa i złącza automatu są zaprojektowane tak, aby można było zamontować tylko właściwy automat palnikowy.
• Kołek kodujący: zapobiega zamontowaniu automatów palnikowych o innych funkcjach.
• Zaciski: 24 zaciski przyłączeniowe oraz zaciski pomocnicze 31 i 32.
• Uziemienie (PE): 3 zaciski przewodu ochronnego połączone w ucho do uziemienia palnika.
• Neutralny (N): 3 zaciski neutralne, zmostkowane do zacisku 2.

Wejścia kablowe i dławiki

• Otwory osłabione (knockout) pod wprowadzenie przewodów: 14 (8 z boku, 6 w dnie).
• Boczne otwory gwintowane: 6 pod dławiki/przepusty kablowe Pg11.
• Wymagania dla dławików/przepustów: zgodnie z DIN EN 60730-1; wykonane z materiału izolacyjnego i dobrane do zastosowanych przewodów.

Dane techniczne

• Masa: ok. 165 g
• Stopień ochrony: IP00
• Moment dokręcania (przewód z tulejką): 50 Ncm
• Moment odkręcania: 40 Ncm
• Przekrój przewodów (zaciski): min. 0,5 mm² / max. 1,5 mm² (drut lub linka z tulejką)
• Przekrój przewodów (zaciski N, PE, 31 i 32): min. 0,5 mm² / max. 1,5 mm² (drut lub linka z tulejką)
• Połączenie 2 przewodów w jednym zacisku: dopuszczalne przy zastosowaniu przewodów o tym samym przekroju
• Tulejki (ferrules): dopasowane do przekroju linki

Warunki środowiskowe

• Magazynowanie: -40…+60°C, wilgotność <95% r.F.
• Transport: -40…+60°C, wilgotność <95% r.h.
• Praca: -20…+60°C, wilgotność <95% r.h.
• Uwaga: niedopuszczalne są kondensacja, tworzenie się lodu oraz wnikanie wody.

Montaż i wymagania bezpieczeństwa

• Wszelkie prace (montaż, instalacja, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy całkowicie odłączyć instalację od zasilania (odłączenie wszystkich biegunów) i zabezpieczyć przed przypadkowym załączeniem.
• Należy zapewnić ochronę przed porażeniem przez odpowiedni montaż; osłona pod względem konstrukcji, stabilności i ochrony powinna spełniać wymagania EN 60730.
• Ucho uziemiające podstawy AGM17 należy połączyć z palnikiem przy użyciu śruby metrycznej oraz podkładki sprężystej (lub równoważnego rozwiązania).
• Nie wolno zamieniać przewodu fazowego i neutralnego.
• Do odłączania zasilania zalecany jest wyłącznik wielobiegunowy ze szczeliną styków min. 3 mm; w celu ochrony elektrycznej automatu należy zastosować bezpiecznik pierwotny.

Podsumowanie

Siemens AGM17 to solidna podstawa wtykowa do automatu palnikowego LGK16..., wyposażona w 24 zaciski, zaciski pomocnicze 31/32, dedykowane przyłącza N i PE oraz rozbudowane możliwości wprowadzania przewodów (otwory osłabione i gwinty Pg11). To praktyczne rozwiązanie do integracji w urządzeniach OEM, gdzie liczy się uporządkowane i bezpieczne wykonanie połączeń.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z automatami palnikowymi Siemens LGK16...; jest to podstawa wtykowa AGM17 z gwintem Pg11. Nie stosować z innymi urządzeniami lub automatami o innej funkcji.
• Posiada oznaczenie CE wyłącznie w połączeniu z automatami palnikowymi, zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC wyłącznie w połączeniu z automatami palnikowymi, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Wszystkie czynności montażowe, instalacyjne i serwisowe muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieodłączenie zasilania stwarza zagrożenie porażenia prądem elektrycznym.
• Produkt ma stopień ochrony IP00, dlatego ochronę przed porażeniem prądem elektrycznym należy zapewnić przez prawidłowy montaż oraz zastosowanie odpowiedniej osłony spełniającej wymagania EN 60730.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie zostało wykonane prawidłowo i pozostaje w uporządkowanym stanie.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa i odpowiednich norm.
• Należy podłączyć zacisk uziemiający podstawy AGM17 do palnika przy użyciu śruby metrycznej oraz podkładki zabezpieczającej lub rozwiązania równoważnego.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Błędne podłączenie może spowodować niebezpieczne zakłócenia pracy oraz utratę ochrony przed porażeniem prądem.
• Połączenia elektryczne zaworów i innych elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez dostawcę palnika.
• Do odłączania instalacji od zasilania należy stosować wyłącznik odłączający wszystkie bieguny, z przerwą stykową co najmniej 3 mm.
• W celu zabezpieczenia elektrycznego automatu palnikowego należy zastosować bezpiecznik po stronie pierwotnej.
• Dławnice kablowe muszą być wykonane z materiału izolacyjnego oraz dobrane odpowiednio do stosowanych przewodów, zgodnie z DIN EN 60730-1.
• Podstawa wtykowa posiada kodowany pin, który zapobiega zamontowaniu nieodpowiedniego automatu palnikowego. Nie wolno usuwać ani modyfikować elementów kodujących.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych. Zakres temperatury pracy wynosi od -20°C do +60°C.
• Podczas eksploatacji, transportu i magazynowania nie są dopuszczalne: kondensacja, oblodzenie oraz wnikanie wody do produktu.
