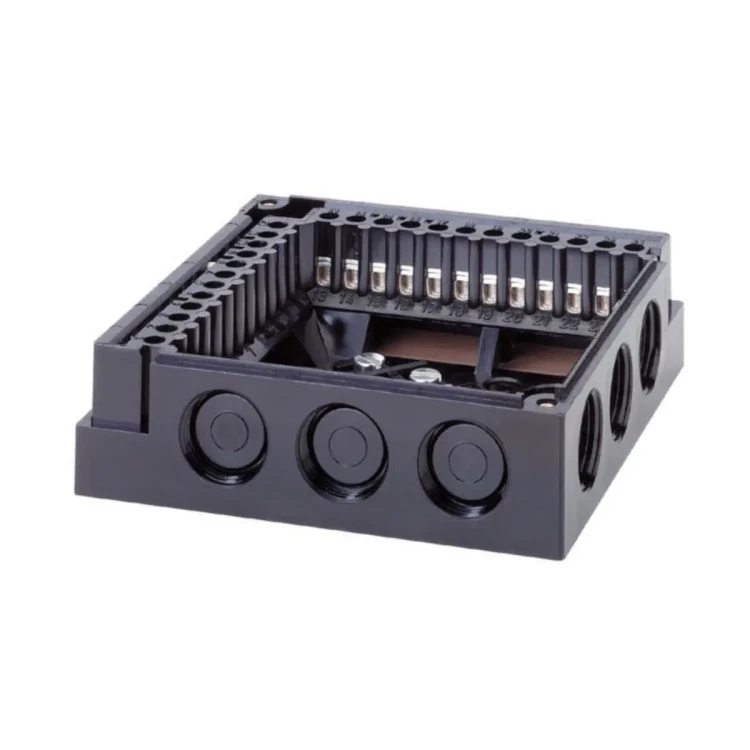

AGM17.1 Podstawa montażowa do sterowników palników gazowych LGK.., gwinty dławików M16

AGM17.1 to podstawa wtykowa (plug-in base) – osprzęt przyłączeniowy do podłączenia średniomocowych automatów palnikowych do instalacji spalania. Model ten jest przeznaczony do współpracy z automatami palnikowymi typu LGK16... i posiada gwint M16 do dławików kablowych. Podstawa została zaprojektowana tak, aby możliwy był montaż wyłącznie właściwego automatu (dopasowane złącza oraz kodujący pin).

Najważniejsze cechy

• Producent: Siemens
• Model: AGM17.1
• Typ: podstawa wtykowa (akcesorium przyłączeniowe) do automatów palnikowych
• Kompatybilność: automaty palnikowe LGK16...
• Wersja przyłącza kablowego: M16x1,5 (otwory pod dławiki)
• Liczba zacisków przyłączeniowych: 24
• Zaciski pomocnicze: 31 i 32
• Zaciski PE: 3 zaciski przewodu ochronnego, połączone w ucho do uziemienia palnika
• Zaciski N: 3 zaciski przewodu neutralnego (fabrycznie zmostkowane do zacisku 2)
• Wprowadzenie przewodów: 14 wyłamywanych przepustów (8 z boku, 6 od spodu)
• Otwory gwintowane z boku: 6 wyłamywanych, gwintowanych otworów pod dławiki
• Materiał: czarne, udaroodporne i żaroodporne tworzywo sztuczne

Zastosowanie

AGM17.1 służy jako podstawa przyłączeniowa do podłączenia automatu palnikowego LGK16... w układach spalania. Produkt oraz dokumentacja są przeznaczone do stosowania przez OEM, którzy integrują podstawy wtykowe w swoich urządzeniach.

Konstrukcja i przyłącza

• Podstawa i złącza automatu palnikowego są wykonane tak, aby można było zamontować tylko właściwy automat.
• Kodujący pin w podstawie uniemożliwia montaż automatu o innych funkcjach.
• Uziemienie: 3 zaciski PE zakończone wspólnym uchem do uziemienia palnika.
• Neutralny: 3 zaciski N, zmostkowane do zacisku 2.
• Przepusty kablowe: 14 wyłamywanych otworów na wprowadzenie przewodów przez dławiki (8 bocznych, 6 w dnie).
• Gwint dławików: wersja M16 (oznaczenie 9683 na podstawie).

Dane techniczne

• Masa: ok. 165 g
• Stopień ochrony: IP00
• Moment dokręcania (przewód z tulejkami): 50 Ncm (wg DIN EN 60335-1)
• Moment odkręcania: 40 Ncm
• Przekrój przewodów – zaciski: min. 0,5 mm² / maks. 1,5 mm² (drut lub linka z tulejką)
• Przekrój przewodów – N, PE, 31, 32: min. 0,5 mm² / maks. 1,5 mm² (drut lub linka z tulejką)
• 2 przewody w jednym zacisku: dopuszczalne przy zachowaniu tych samych przekrojów
• Tulejki kablowe: dopasowane do przekroju linki
• Dławiki / przepusty: zgodne z DIN EN 60730-1

Warunki środowiskowe

• Magazynowanie (DIN EN 60721-3-1): klasa klimatyczna 1K3, klasa mechaniczna 1M2, -40…+60°C, wilgotność < 95% r.h.
• Transport (DIN EN 60721-3-2): klasa klimatyczna 2K2, klasa mechaniczna 2M2, -40…+60°C, wilgotność < 95% r.h.
• Praca (DIN EN 60721-3-3): klasa klimatyczna 3K5, klasa mechaniczna 3M2, -20…+60°C, wilgotność < 95% r.h.

Uwaga: niedopuszczalne są kondensacja, powstawanie lodu oraz wnikanie wody.

Montaż i instalacja – kluczowe wymagania

• Wszelkie prace (montaż, okablowanie, serwis) muszą być wykonywane przez wykwalifikowany personel.
• Przed zmianami w okablowaniu należy całkowicie odłączyć instalację od zasilania (odłączenie wielobiegunowe) i zabezpieczyć przed przypadkowym załączeniem.
• Należy zapewnić ochronę przed porażeniem poprzez odpowiedni montaż; pokrywa powinna spełniać wymagania EN 60730 w zakresie konstrukcji, stabilności i ochrony.
• Ucho uziemiające podstawy połączyć z palnikiem przy użyciu śruby metrycznej oraz podkładki sprężynującej (lub równoważnej).
• Nie wolno zamieniać przewodów fazowego i neutralnego.
• Do odłączenia zasilania należy stosować wyłącznik wielobiegunowy o przerwie styków co najmniej 3 mm.
• W celu ochrony elektrycznej automatu palnikowego należy zastosować bezpiecznik pierwotny.

Podsumowanie

Siemens AGM17.1 to dedykowana podstawa wtykowa do automatów palnikowych LGK16..., wyposażona w rozbudowany układ zacisków (24), zaciski pomocnicze 31/32, wielopunktowe N i PE oraz liczne możliwości wprowadzenia przewodów. Wersja M16x1,5 ułatwia dobór dławików kablowych zgodnych z wymaganiami montażowymi instalacji spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGM17.1 jest podstawą wtykową z gwintem M16 przeznaczoną wyłącznie do współpracy ze sterownikami palnikowymi LGK16....
• Posiada oznaczenie CE wyłącznie w połączeniu ze sterownikami palnikowymi, zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC (Eurasian Conformity).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Wszystkie czynności montażowe, instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieodłączenie zasilania grozi porażeniem prądem elektrycznym.
• Produkt ma stopień ochrony IP00, dlatego ochronę przed porażeniem elektrycznym należy zapewnić poprzez prawidłowy montaż oraz zastosowanie odpowiedniej osłony. Obudowa/cover musi spełniać wymagania normy EN 60730 w zakresie konstrukcji, stabilności i ochrony.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie zostało wykonane prawidłowo i jest uporządkowane.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa oraz odpowiednich norm.
• Zacisk uziemiający podstawy AGM17.1 należy połączyć z palnikiem za pomocą śruby metrycznej oraz podkładki zabezpieczającej lub rozwiązania równoważnego.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Błędne podłączenie może spowodować niebezpieczne nieprawidłowości działania oraz utratę ochrony przeciwporażeniowej.
• Połączenia elektryczne zaworów i innych elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez producenta palnika.
• Do odłączania instalacji od zasilania należy stosować wyłącznik wszystkich biegunów z przerwą stykową co najmniej 3 mm.
• W celu ochrony elektrycznej sterownika palnika należy zastosować bezpiecznik po stronie zasilania.
• Dławnice kablowe muszą być wykonane z materiału izolacyjnego i dobrane odpowiednio do stosowanych przewodów, zgodnie z DIN EN 60730-1.
• Produkt należy stosować wyłącznie z kompatybilnym sterownikiem palnikowym. Kodowany pin w podstawie uniemożliwia montaż sterowników o innej funkcji i nie wolno tego zabezpieczenia omijać ani modyfikować.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do produktu.
• Warunki pracy produktu: temperatura otoczenia od -20°C do +60°C, wilgotność względna poniżej 95%.
