LGK16.122A27 Sterownik palnika gazowego, olejowego lub dwupaliwowego do pracy ciągłej, przewietrzanie wstępne 10s, czas bezpieczeństwa 2s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

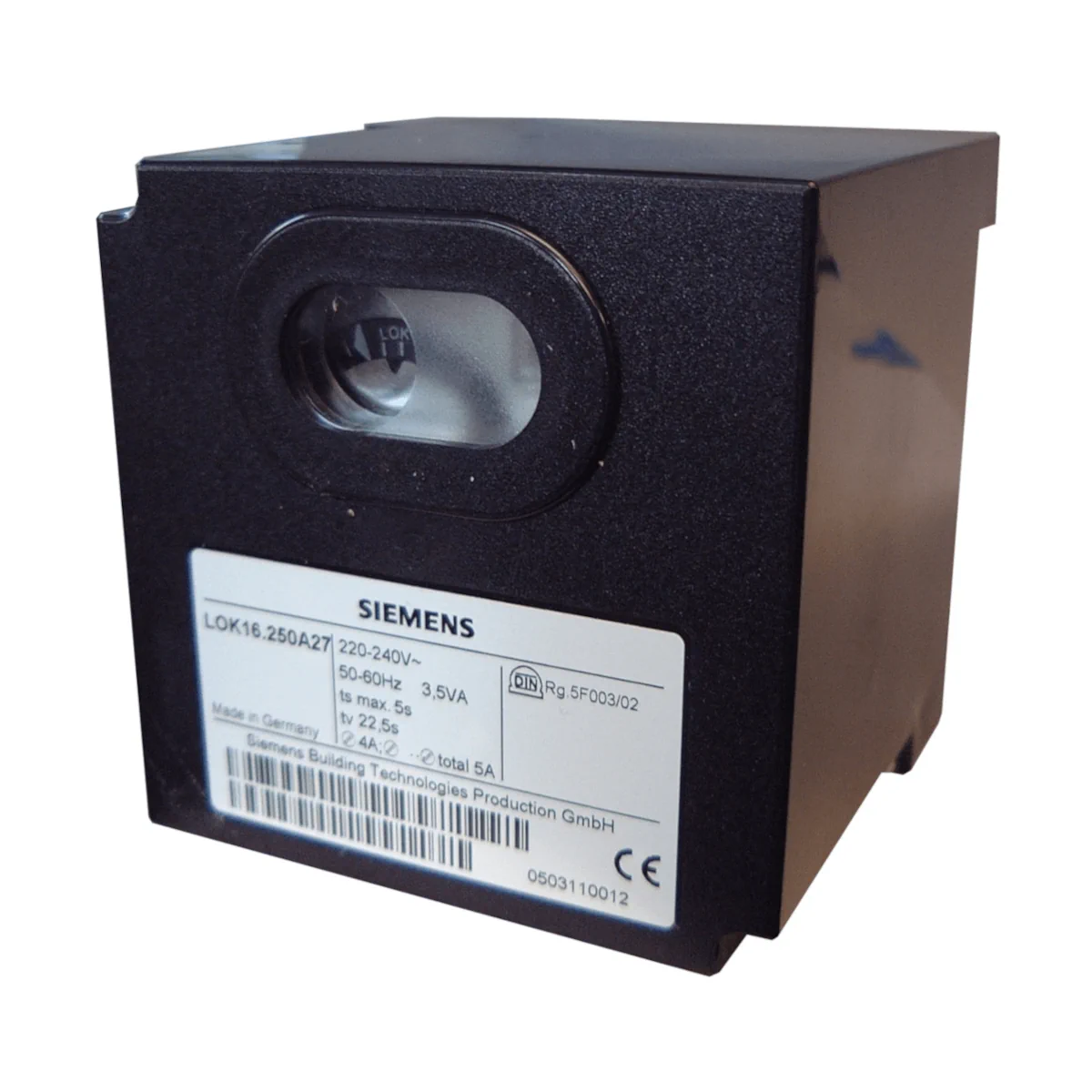

LGK16.122A27 to sterownik palnika firmy Siemens, przeznaczony do palników nadmuchowych (gazowych, olejowych lub 2-paliwowych) o średniej lub dużej mocy, pracujących jako palniki wielostopniowe lub modulowane w trybie ciągłym. Sterownik realizuje m.in. kontrolę ciśnienia powietrza dla kontrolowanego sterowania przepustnicą powietrza oraz kontrolę płomienia z użyciem czujnika QRA53 / QRA55 lub elektrody jonizacyjnej. Urządzenie posiada samokontrolujący wzmacniacz sygnału płomienia i jest klasyfikowane jako sterownik palnika do palników olejowych lub gazowych wg EN 298:2012. Wersja LGK16.122A27 jest przeznaczona do zasilania AC 230 V (50/60 Hz) i jest dostarczana bez podstawki i bez czujnika płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: LGK16.122A27
• Nr magazynowy: BPZ:LGK16.122A27
• Typ: sterownik palnika (wtykowy)
• Zastosowanie: palniki nadmuchowe gazowe, olejowe lub 2-paliwowe o średniej lub dużej mocy
• Tryb pracy palnika: palniki wielostopniowe lub modulowane, pracujące w trybie ciągłym
• Kontrola powietrza: kontrola ciśnienia powietrza do kontrolowanego sterowania przepustnicą powietrza
• Kontrola płomienia: czujnik płomienia QRA53 / QRA55 lub elektroda jonizacyjna
• Samokontrola: samokontrolujący wzmacniacz sygnału płomienia
• Norma zastosowania: sterownik palnika do palników olejowych lub gazowych wg EN 298:2012
• Zastosowanie dodatkowe: nadaje się do nagrzewnic powietrza (WLE)
• Program sterowniczy i układ przyłączeniowy: jak LFL1.122
• Wbudowane zabezpieczenie: wymienny bezpiecznik aparatowy z bezpiecznikiem rezerwowym
• Sygnalizacja i diagnostyka: przycisk odblokowania z okienkiem kontrolnym (lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej)
• Trwałość znamionowa: 250 000 cykli uruchomienia palnika

Zastosowanie

LGK16.122A27 jest przeznaczony do instalacji, w których wymagane lub wskazane jest zastosowanie samokontrolującego systemu kontroli płomienia, m.in. dla palników pracujących w trybie ciągłym oraz aplikacji o podwyższonych wymaganiach bezpieczeństwa. Sterownik może być stosowany w palnikach, w których wykorzystywane są czujniki QRA53/QRA55 lub czujnik jonizacyjny płomienia.

Kontrola płomienia i samokontrola

Sterownik realizuje kontrolę płomienia w sposób dynamiczny (sygnał czujnika jest przekształcany na ciąg impulsów), a przekaźnik płomienia może zostać wzbudzony wyłącznie przez sygnał płomienia w tej postaci. W przypadku błędów w czujniku lub przewodzie, które mogłyby imitować sygnał płomienia, sterownik powoduje zadziałanie zabezpieczenia.

• QRA53/QRA55: nie wolno podłączać równolegle 2 czujników QRA53/QRA55.
• Wymóg uziemienia: w połączeniu z QRA53/QRA55 należy koniecznie podłączyć do uziemienia zacisk 22.
• Źródła światła obcego: lampy halogenowe, sprzęt spawalniczy, lampy specjalne, iskry zapłonowe oraz promieniowanie rentgenowskie i gamma mogą generować fałszywy sygnał płomienia.

Program czasowy – LGK16.122A27 (50 Hz)

Poniższe czasy przełączania obowiązują dla sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

• t1: 10 s – czas nadmuchu wstępnego przy otwartej przepustnicy powietrza
• TSA: 2 s – czas bezpieczeństwa / pierwszy czas bezpieczeństwa
• TSA’: 2 s – czas bezpieczeństwa w palnikach z palnikiem zapłonowym
• t3: 4 s – czas przedzapłonowy
• t3’: 4 s – długi czas przedzapłonowy
• t4: 6 s – cykl od początku czasu bezpieczeństwa do zezwolenia dla zaworu na zacisku 19
• t4’: 6 s – cykl od początku czasu bezpieczeństwa do zezwolenia dla zaworu na zacisku 19
• t5: 4 s – cykl od końca cyklu (t4/t4’) i zezwolenia dla regulatora mocy lub zaworu na zacisku 20
• t6: 10 s – czas nadmuchu końcowego (jednocześnie dopuszczalny czas dopalania)
• t7: 2 s – opóźnienie włączenia silnika dmuchawy
• t8: 30 s – czas uruchamiania bez czasu ruchu przepustnicy
• t9: 2 s – drugi czas bezpieczeństwa w palnikach z palnikiem zapłonowym
• t10: 6 s – cykl od uruchomienia do początku kontroli ciśnienia powietrza
• t11: dowolne – czas ruchu przepustnicy powietrza do pozycji OTWARCIA
• t12: dowolne – czas ruchu przepustnicy powietrza do pozycji małego płomienia
• t13: 10 s – dozwolony czas dopalania
• t16: 4 s – cykl od uruchomienia do polecenia OTWARCIA przepustnicy powietrza
• t20: 32 s – cykl do samoczynnego wyłączenia programatora

Podłączenie i akcesoria (zamawiane osobno)

• Podstawka przyłączeniowa: AGM17 (BPZ:AGM17) – z gwintem Pg11 do dławnic kablowych
• Podstawka przyłączeniowa: AGM17.1 (BPZ:AGM17.1) – z gwintem M16 do dławnic kablowych
• Czujnik płomienia: QRA53 / QRA55
• Czujnik jonizacyjny płomienia: w gestii użytkownika

Ważne wymagania aplikacyjne (dotyczy LGK16)

• Palniki 2-paliwowe lub palniki olejowe: instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.

Dane techniczne

• Napięcie sieciowe: AC 230 V (-15% / +10%)
• Częstotliwość sieci: 50…60 Hz ±6%
• Zużycie własne: ok. 3,5 VA
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 16 A, zwłoczny
• Ciężar: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A wg VDE 0660 AC3
• Dopuszczalne obciążenie prądowe zacisków sterowniczych: maks. 4 A wg VDE 0660 AC3
• Wymagana moc łączeniowa przekaźników:
  • między zaciskiem 4 i 5 oraz 4 i 12: 1 A, AC 250 V
  • między zaciskiem 4 i 14: min. 1 A, AC 250 V (w zależności od obciążenia zacisków 16…19)
• Warunki pracy: -20…+60°C; wilgotność <95% r.h.
• Maks. wysokość montażu: 2000 m n.p.m.

Parametry kontroli płomienia (LGK16)

• QRA5x.C / QRA5x.E: napięcie robocze AC 280 V ±10%, wymagany prąd czujnika min. DC 35 µA, możliwy prąd czujnika maks. DC 50 µA
• QRA5x.D / QRA5x.G: napięcie robocze AC 280 V ±10%, wymagany prąd czujnika min. DC 120 µA, możliwy prąd czujnika maks. DC 270 µA
• Czujnik jonizacyjny płomienia: napięcie robocze AC 245 V ±10%, wymagany prąd czujnika min. DC 12 µA, możliwy prąd czujnika maks. DC 100 µA, prąd zwarciowy ok. AC 300 µA
• Długość przewodu czujnika jonizacyjnego (ułożony osobno): maks. 60 m (dla zacisku 24 możliwe również większe długości przy zachowaniu niskiej pojemności przewodu)

Wymiary

• Podstawa: 103 × 103 mm
• Wysokość obudowy: 108,5 mm
• Wysokość całkowita z podstawką AGM17/AGM17.1: 123 mm

Podsumowanie

Siemens LGK16.122A27 to wtykowy sterownik palnika do palników nadmuchowych o średniej i dużej mocy, z samokontrolującą kontrolą płomienia (QRA53/QRA55 lub jonizacja) oraz kontrolą ciśnienia powietrza. Zasilanie AC 230 V, program czasowy dla wersji 122 oraz kompatybilność programu i okablowania z LFL1.122 czynią go sprawdzonym rozwiązaniem do aplikacji wymagających wysokiego poziomu bezpieczeństwa pracy palnika.
