LGK16.335A27 Sterownik palnika gazowego, olejowego lub dwupaliwowego do pracy ciągłej, przewietrzanie wstępne 37,5s, czas bezpieczeństwa 2,5s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

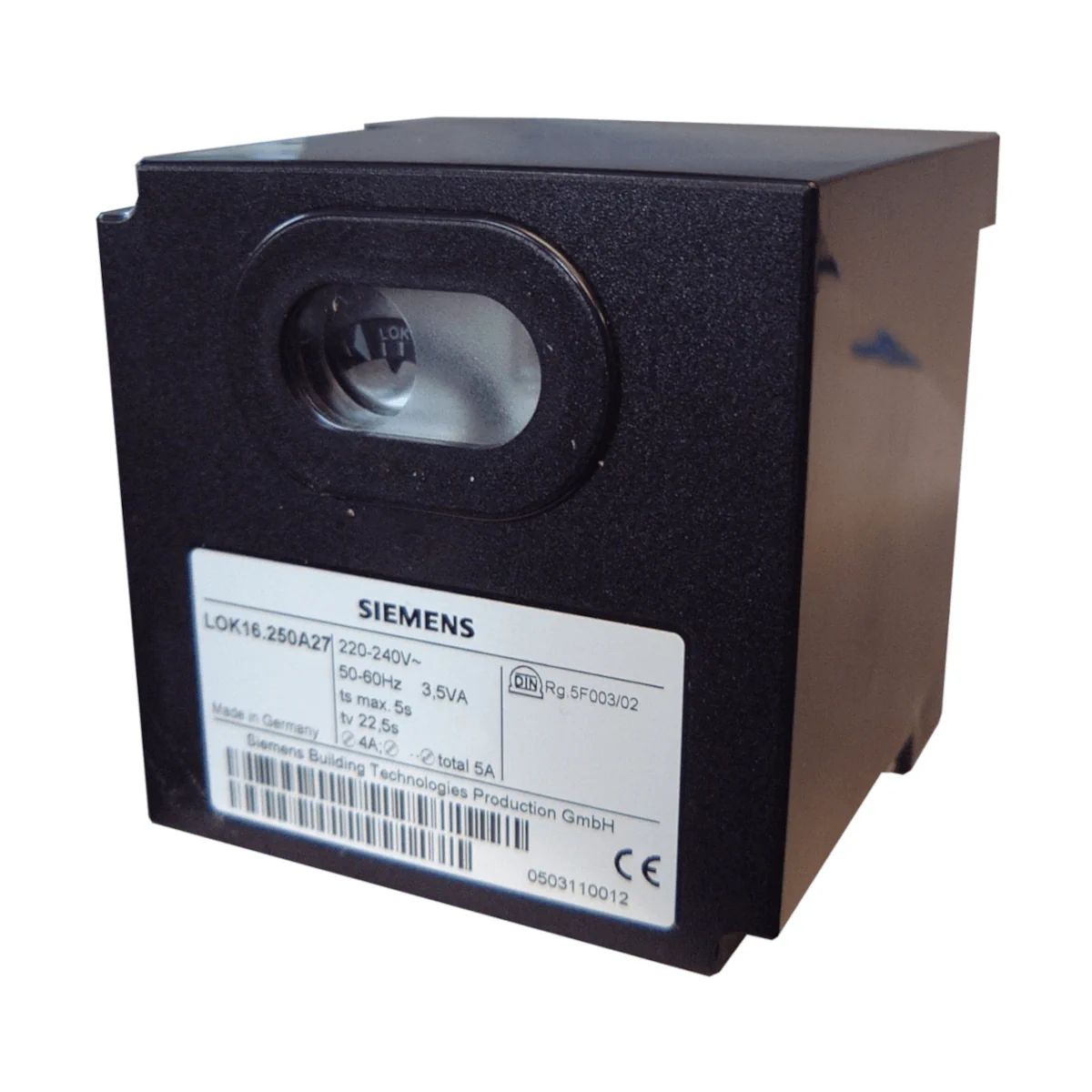

LGK16.335A27 to wtykowy sterownik palnika Siemens przeznaczony do palników nadmuchowych gazowych, olejowych lub 2‑paliwowych o średniej lub dużej mocy, w tym palników wielostopniowych oraz modulowanych pracujących w trybie ciągłym. Urządzenie realizuje kontrolę ciśnienia powietrza (dla kontrolowanego sterowania przepustnicą) oraz samokontrolującą kontrolę płomienia z wykorzystaniem czujników QRA53/QRA55 lub elektrody jonizacyjnej.

Najważniejsze cechy

• Producent: Siemens
• Model: LGK16.335A27
• Typ urządzenia: sterownik palnika (wtykowy)
• Zastosowanie: palniki nadmuchowe gazowe, olejowe lub 2‑paliwowe; palniki wielostopniowe i modulowane; praca ciągła
• Kontrola powietrza: z kontrolą ciśnienia powietrza (współpraca ze sterowaniem przepustnicą powietrza)
• Kontrola płomienia: czujnik płomienia QRA53/QRA55 lub czujnik jonizacyjny płomienia
• Wzmacniacz sygnału płomienia: samokontrolujący (dynamiczne przetwarzanie sygnału)
• Zasilanie: AC 230 V (-15% / +10%), 50…60 Hz (±6%)
• Pobór własny: ok. 3,5 VA
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Bezpiecznik wbudowany: T6,3H 250 V wg DIN EN 60127 (wymienny, z bezpiecznikiem rezerwowym)
• Bezpiecznik zewnętrzny (Si): maks. 16 A, zwłoczny
• Masa: ok. 1000 g
• Położenie montażowe: dowolne

Zastosowanie

LGK16.335A27 jest przeznaczony do aplikacji, w których wymagane lub wskazane jest stosowanie samokontrolujących systemów kontroli płomienia, m.in. w palnikach pracujących w trybie ciągłym oraz w instalacjach o podwyższonych wymaganiach bezpieczeństwa. Sterownik jest zgodny z wymaganiami dla sterowników palnika do palników olejowych lub gazowych wg EN 298:2012 i nadaje się do nagrzewnic powietrza (WLE).

Kontrola płomienia (LGK16.335A27)

• Obsługiwane detektory płomienia: QRA53 / QRA55 oraz czujnik jonizacyjny płomienia.
• Samokontrola obwodu płomienia: sterownik wyzwala zabezpieczenie m.in. w razie przedwczesnego lub zaniku sygnału płomienia oraz w razie uszkodzeń czujnika/przewodów/wzmacniacza mogących imitować sygnał płomienia.
• Wymóg instalacyjny (QRA53/QRA55): zacisk 22 należy koniecznie podłączyć do uziemienia; nie wolno podłączać równolegle 2 czujników QRA53/QRA55.

Parametry elektryczne kontroli płomienia

• QRA53/QRA55 (QRA5x.C / QRA5x.E): napięcie robocze (zacisk 23 lub 24) AC 280 V (±10%); wymagany prąd czujnika min. DC 35 µA; możliwy prąd czujnika maks. DC 50 µA.
• QRA53/QRA55 (QRA5x.D / QRA5x.G): napięcie robocze (zacisk 23 lub 24) AC 280 V (±10%); wymagany prąd czujnika min. DC 120 µA; możliwy prąd czujnika maks. DC 270 µA.
• Czujnik jonizacyjny płomienia: napięcie robocze (zacisk 23 lub 24) AC 245 V (±10%); wymagany prąd czujnika min. DC 12 µA; możliwy prąd czujnika maks. DC 100 µA; prąd zwarciowy ok. AC 300 µA.

Dopuszczalne długości przewodów czujnika

• QRA53/QRA55: przewody prowadzić osobno (nie układać razem z innymi przewodami). Przy zachowaniu odległości min. 5 cm od przewodów zasilających: jako kabel wielożyłowy maks. 50 m, jako kabel 5‑żyłowy maks. 70 m.
• QRA53/QRA55: z ekranowanym 3‑żyłowym kablem sterowniczym (do zacisków 3, 4, 5 czujnika) i normalnym kablem zasilającym (do zacisków 1 i 2): maks. 15 m.
• QRA53/QRA55: z 2 ekranowanymi jednożyłowymi kablami koncentrycznymi (≤45 pF/m, np. RG62) do zacisków 3 i 4 czujnika oraz normalnym kablem zasilającym do zacisków 1, 2 i 5: maks. 60 m (oplot ekranu uziemić w miarę możliwości na obu końcach).
• Jonizacja: długość przewodu czujnika (ułożony osobno) maks. 60 m; przy ułożeniu do zacisku 24 z zachowaniem niskiej pojemności możliwe również większe długości.

Program czasowy LGK16.335A27 (50 Hz)

Czasy przełączania obowiązują dla sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

• t1: 37 s – czas nadmuchu wstępnego
• TSA: 2,5 s – czas bezpieczeństwa
• TSA’: 5 s – pierwszy czas bezpieczeństwa (dla palników z palnikiem zapłonowym)
• t3: 5 s – czas przedzapłonowy
• t3’: 2,5 s – długi czas przedzapłonowy
• t4: 12,5 s – cykl do zezwolenia dla zaworu na zacisku 19
• t4’: 15 s – cykl do zezwolenia dla zaworu na zacisku 19
• t5: 12,5 s – cykl do zezwolenia dla regulatora mocy / zaworu na zacisku 20
• t6: 15 s – czas nadmuchu końcowego (jednocześnie dopuszczalny czas dopalania)
• t7: 2,5 s – opóźnienie włączenia silnika dmuchawy
• t8: 74 s – czas uruchamiania bez czasu ruchu przepustnicy
• t9: 5 s – drugi czas bezpieczeństwa (dla palników z palnikiem zapłonowym)
• t10: 10 s – cykl od uruchomienia do początku kontroli ciśnienia powietrza
• t11: dowolne – czas ruchu przepustnicy do pozycji OTWARCIA
• t12: dowolne – czas ruchu przepustnicy do pozycji małego płomienia
• t13: 15 s – dozwolony czas dopalania
• t16: 5 s – cykl do polecenia OTWARCIA przepustnicy powietrza
• t20: 22 s – cykl do samoczynnego wyłączenia programatora

Dane techniczne

• Napięcie sieciowe: AC 230 V (-15% / +10%)
• Częstotliwość: 50…60 Hz (±6%)
• Zużycie własne: ok. 3,5 VA
• Bezpiecznik aparatowy (wbudowany): T6,3H 250 V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 16 A, zwłoczny
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A wg VDE 0660 AC3
• Dopuszczalne obciążenie prądowe zacisków sterowniczych: maks. 4 A wg VDE 0660 AC3
• Wymagana moc łączeniowa przekaźników: między 4–5 oraz 4–12: 1 A, AC 250 V; między 4–14: min. 1 A, AC 250 V (zależnie od obciążenia zacisków 16…19)
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia)
• Klasa ochronności: II
• Zakres temperatur (praca/transport/składowanie): -20…+60°C
• Wilgotność: <95% wilg. wzgl. (bez kondensacji)
• Maks. wysokość montażu: 2000 m n.p.m.
• Masa: ok. 1000 g

Wykonanie i obsługa

• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury
• Przycisk odblokowania: z okienkiem kontrolnym (lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej połączony z osią programu)
• Odblokowanie po awarii: możliwe natychmiast – przycisk odblokowania naciskać maks. 10 s

Akcesoria (zamawiane osobno)

• Podstawka przyłączeniowa: AGM17 (BPZ:AGM17, gwint Pg11) lub AGM17.1 (BPZ:AGM17.1, gwint M16)
• Czujnik płomienia: QRA53/QRA55 (wg osobnej karty katalogowej)
• Czujnik jonizacyjny płomienia: w gestii użytkownika
• Program sterowniczy i układ przyłączeniowy: jak LFL1.335

Trwałość

Trwałość znamionowa sterownika palnika wynosi 250 000 cykli uruchomienia palnika, co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania (od daty produkcji podanej na tabliczce znamionowej).

Podsumowanie

Siemens LGK16.335A27 to sterownik palnika dla wymagających aplikacji z palnikami nadmuchowymi, łączący kontrolę ciśnienia powietrza z samokontrolującą kontrolą płomienia (QRA53/QRA55 lub jonizacja). Określony program czasowy, wbudowany bezpiecznik aparatowy i wykonanie przystosowane do pracy w szerokim zakresie warunków otoczenia czynią go sprawdzonym rozwiązaniem dla instalacji o podwyższonych wymaganiach bezpieczeństwa.

Pliki do pobrania:
LGK16.335A27 Karta katalogowa
