LGK16.133A27 Sterownik palnika gazowego, olejowego lub dwupaliwowego do pracy ciągłej, przewietrzanie wstępne 9s, czas bezpieczeństwa 3s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

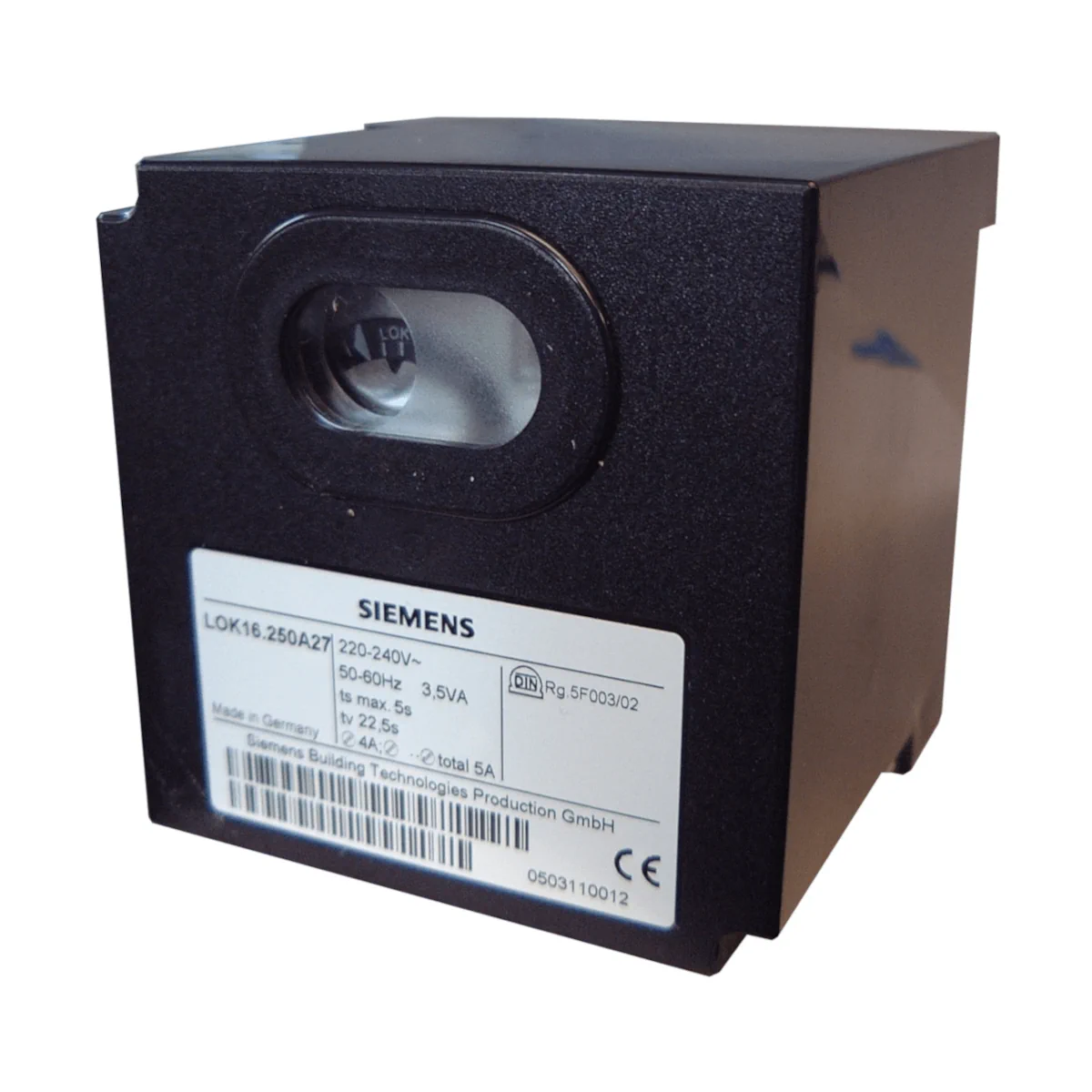

LGK16.133A27 to wtykowy sterownik palnika firmy Siemens do palników nadmuchowych gazowych, olejowych lub 2‑paliwowych o średniej lub dużej mocy, przeznaczony do palników wielostopniowych lub modulowanych pracujących w trybie ciągłym. Urządzenie realizuje kontrolowany rozruch i pracę palnika z kontrolą ciśnienia powietrza (dla sterowania przepustnicą powietrza) oraz samokontrolującym wzmacniaczem sygnału płomienia. Kontrola płomienia w wersji LGK16 odbywa się z użyciem czujnika płomienia QRA53 / QRA55 lub elektrody jonizacyjnej.

Najważniejsze cechy

• Producent: Siemens
• Model: LGK16.133A27
• Typ urządzenia: sterownik palnika (wtykowy)
• Zastosowanie: palniki nadmuchowe gazowe, olejowe lub 2‑paliwowe; praca ciągła; palniki wielostopniowe lub modulowane
• Funkcje bezpieczeństwa: samokontrolujący obwód kontroli płomienia (wykrywanie zaniku/przedwczesnego sygnału płomienia oraz usterek czujnika/przewodów/wzmacniacza)
• Kontrola powietrza: z kontrolą ciśnienia powietrza do kontrolowanego sterowania przepustnicą powietrza
• Czujniki płomienia: QRA53 / QRA55 lub czujnik jonizacyjny płomienia
• Zgodność: sterownik palnika do palników olejowych lub gazowych wg EN 298:2012
• Sygnalizacja i diagnostyka: przycisk odblokowania z okienkiem kontrolnym (lampka sygnalizacji awarii i wskaźnik pozycji awaryjnej połączony z osią programu)
• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury
• Bezpiecznik: wymienny bezpiecznik aparatowy z bezpiecznikiem rezerwowym

Zastosowanie

LGK16.133A27 jest przeznaczony do zastosowań, w których wymagane lub wskazane jest użycie samokontrolującego systemu kontroli płomienia, m.in. w palnikach pracujących w trybie ciągłym oraz w instalacjach o podwyższonych wymaganiach bezpieczeństwa. Sterownik nadaje się również do nagrzewnic powietrza (WLE).

Kontrola płomienia (LGK16.133A27)

• Obsługiwane czujniki: QRA53 / QRA55 lub czujnik jonizacyjny płomienia.
• Ważne zalecenia instalacyjne:
  • nie układać przewodów czujnika razem z innymi przewodami (zalecany osobny kabel),
  • nie przekraczać dopuszczalnych długości przewodów czujnika,
  • nie podłączać równolegle 2 czujników płomienia QRA53/QRA55,
  • w połączeniu z QRA53/QRA55 zacisk 22 należy koniecznie podłączyć do uziemienia,
  • czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej.

Czasy przełączania – LGK16.133A27 (dla 50 Hz)

• t1: 9 s (czas nadmuchu wstępnego przy otwartej przepustnicy powietrza)
• TSA: 3 s (czas bezpieczeństwa / pierwszy czas bezpieczeństwa)
• TSA’: 3 s
• t3: 3 s (czas przedzapłonowy)
• t4: 6 s
• t5: 3 s
• t6: 14,5 s (czas nadmuchu końcowego / jednocześnie dozwolony czas dopalania)
• t7: 3 s (opóźnienie włączenia silnika dmuchawy)
• t8: 29 s (czas uruchamiania bez czasu ruchu przepustnicy)
• t9: 3 s (drugi czas bezpieczeństwa)
• t10: 6 s
• t11: dowolne (czas ruchu przepustnicy powietrza do pozycji OTWARCIA)
• t12: dowolne (czas ruchu przepustnicy powietrza do pozycji małego płomienia)
• t13: 14,5 s (dozwolony czas dopalania)
• t16: 3 s
• t20: 60 s

Czasy przełączania podano dla 50 Hz. Przy 60 Hz czasy skracają się o ok. 17%.

Dane techniczne

• Napięcie sieciowe: AC 230 V (-15% / +10%)
• Częstotliwość sieci: 50…60 Hz ±6%
• Zużycie własne: ok. 3,5 VA
• Ciężar: ok. 1000 g
• Stopień ochrony: IP40 po zamontowaniu, z wyjątkiem obszaru podłączenia (podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalne położenie montażowe: dowolne
• Bezpiecznik aparatowy (wbudowany): T6,3H250V wg DIN EN 60127
• Bezpiecznik wstępny (zewnętrzny): maks. 16 A, zwłoczny
• Dopuszczalny prąd wejściowy (zacisk 1): maks. 5 A wg VDE 0660 AC3
• Dopuszczalne obciążenie prądowe zacisków sterowniczych: maks. 4 A wg VDE 0660 AC3
• Wymagana moc łączeniowa przekaźników:
  • między zaciskami 4–5 oraz 4–12: 1 A, AC 250 V
  • między zaciskami 4–14: min. 1 A, AC 250 V (w zależności od obciążenia zacisków 16…19)
• Warunki pracy: -20…+60°C, wilgotność <95% r.h., maks. 2000 m n.p.m. (bez kondensacji, oblodzenia i wody)

Trwałość

• Trwałość znamionowa: 250 000 cykli uruchomienia palnika (co przy zwyczajnej pracy ogrzewania odpowiada ok. 10 latom użytkowania)

Akcesoria (zamawiane osobno)

• Podstawka: AGM17 (BPZ:AGM17) – z gwintem Pg11 do dławnic kablowych
• Podstawka: AGM17.1 (BPZ:AGM17.1) – z gwintem M16 do dławnic kablowych
• Czujnik płomienia: QRA53 / QRA55
• Czujnik jonizacyjny płomienia: w gestii użytkownika
• Miernik prądu czujnika: KF8832 (BPZ:KF8832) – wyłącznie do pomiarów krótkotrwałych (nie do pracy ciągłej)

Normy i certyfikaty

• Dyrektywy: 2014/35/UE (LVD), 2014/68/UE, 2014/30/UE (EMC), (UE) 2016/426 (tylko LGK16)
• Normy: DIN EN 298, DIN EN 13611:2007-A2:2011, DIN EN 60730-2-5

Podsumowanie

Siemens LGK16.133A27 to sterownik palnika do wymagających aplikacji z palnikami nadmuchowymi, zapewniający kontrolowany rozruch, nadzór ciśnienia powietrza i samokontrolującą kontrolę płomienia (QRA53/QRA55 lub jonizacja). Wtykowa konstrukcja, wbudowany bezpiecznik aparatowy oraz diagnostyka poprzez wskaźnik pozycji awaryjnej ułatwiają serwis i utrzymanie wysokiego poziomu bezpieczeństwa instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przeznaczony do palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, jako sterownik palnika model LGK16.133A27.
• Posiada zgodność z wymaganiami dyrektyw UE: dyrektywa niskonapięciowa 2014/35/UE, dyrektywa kompatybilności elektromagnetycznej 2014/30/UE, dyrektywa w sprawie urządzeń ciśnieniowych 2014/68/UE oraz rozporządzenie UE 2016/426 dotyczące urządzeń spalających paliwa gazowe.
• Zgodność deklarowano m.in. na podstawie norm: EN 298, EN 13611 oraz EN 60730-2-5.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Nie otwierać urządzenia, nie wykonywać manipulacji ani modyfikacji. Takie działania są niedozwolone i mogą pogorszyć działanie funkcji bezpieczeństwa.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący należy naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów, z siłą nie większą niż 10 N. Przycisku odblokowującego ani funkcji zdalnego odblokowania nie wolno aktywować dłużej niż 10 sekund.
• Wysokonapięciowe przewody zapłonowe należy prowadzić oddzielnie i możliwie daleko od urządzenia oraz innych przewodów. Przewodów czujnika płomienia nie wolno układać razem z innymi przewodami.
• Nie wolno podłączać przewodów neutralnych odwrotnie. Instalację wyłącznika, bezpieczników i uziemienia należy wykonać zgodnie z obowiązującymi przepisami lokalnymi.
• W przypadku zastosowania z czujnikiem płomienia QRA53/QRA55 zacisk 22 musi być obowiązkowo podłączony do uziemienia. Nie wolno podłączać równolegle 2 czujników płomienia QRA53/QRA55.
• Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej. Elektrodę zapłonową i czujnik jonizacyjny należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik jonizacyjny oraz nie zakłócała nadzorowania jonizacji.
• Źródła promieniowania, takie jak lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe oraz promieniowanie rentgenowskie i gamma, mogą powodować fałszywy sygnał płomienia przy pracy z czujnikami QRA53/QRA55.
• W przypadku stosowania kilku czujników płomienia należy je rozmieszczać tak, aby nie znajdowały się w bezpośrednim polu widzenia względem siebie. W przeciwnym razie istnieje niebezpieczeństwo nieprawidłowego działania funkcji bezpieczeństwa.
• W palnikach 2-paliwowych lub palnikach olejowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Jeżeli zadziała zewnętrzny bezpiecznik wskutek przeciążenia lub zwarcia na zaciskach, sterownik LGK16.133A27 należy wymienić. Istnieje niebezpieczeństwo uszkodzenia styków.
• Urządzenie należy użytkować wyłącznie w warunkach określonych przez producenta. Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody, ponieważ grozi to pogorszeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Stopień ochrony urządzenia po zamontowaniu wynosi IP40, z wyjątkiem obszaru podłączenia podstawki przyłączeniowej. Klasa ochronności: II.
• Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego nie wolno wyrzucać go do odpadów komunalnych. Utylizację należy prowadzić zgodnie z obowiązującymi przepisami miejscowymi.
• Trwałość znamionowa sterownika wynosi 250 000 cykli uruchomienia palnika. Po osiągnięciu trwałości znamionowej urządzenie powinno zostać wymienione przez autoryzowany personel.
