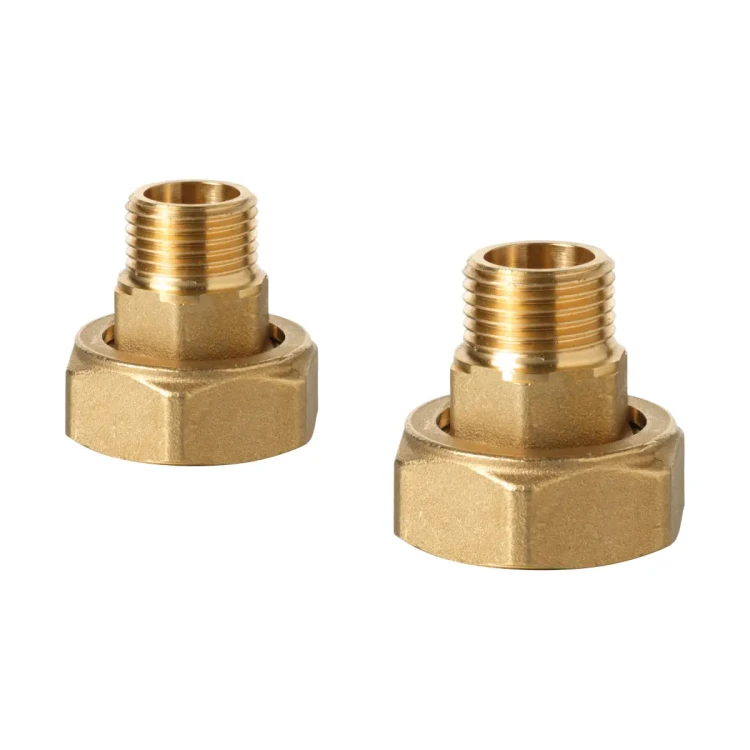

ALN15.152B Komplet śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji G½, DN15, mosiądz

ALN15.152B to zestaw śrubunków z mosiądzu (osprzęt przyłączeniowy) marki Siemens, przeznaczony do współpracy z 6-drogowymi zaworami kulowymi regulacyjnymi VWG41.20... Zestaw ułatwia wykonanie połączeń gwintowanych dzięki zastosowaniu gwintów ISO 228-1 oraz uszczelnień płaskich. Przewidziany jest do czynników o temperaturze do 90°C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.152B
• Typ: zestaw śrubunków (przyłącza gwintowane) do zaworów VWG41..
• Kompatybilność: VWG41.20..
• Gwinty: G wg ISO 228-1 (do uszczelnień płaskich)
• Temperatura czynnika (dla zestawu): do 90°C

Zastosowanie

ALN15.152B jest wyposażeniem dodatkowym do wykonywania połączeń na zaworach VWG41.20.. (6-drogowe zawory kulowe regulacyjne). Zestaw składa się z elementów przyłączeniowych z mosiądzu oraz uszczelek płaskich.

Zawartość zestawu

• 2 × nakrętki łączące
• 2 × łączniki z gwintem ISO 228-1
• 2 × uszczelki płaskie

Dane techniczne i wymiary

• Do zaworu: VWG41.20..
• Gwint do zaworu (G, ISO 228-1): G 1 B
• Gwint po stronie instalacji (G1, ISO 228-1): G 1/2 B
• DN: 15
• Wymiar C: 28 mm
• Wymiar C1: 13 mm
• Masa: 0,208 kg

Podsumowanie

Siemens ALN15.152B to kompletny zestaw śrubunków z mosiądzu do zaworów VWG41.20.., z gwintami ISO 228-1 i uszczelnieniem płaskim. W zestawie znajdują się nakrętki łączące, łączniki oraz uszczelki, co pozwala szybko przygotować przyłącza w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ALN15.152B – zestaw śrubunków z mosiądzu do zaworów VWG41.20..
• Zestaw przeznaczony do czynników o temperaturze do 90°C.
• Komplet zawiera 2 nakrętki łączące, 2 łączniki z gwintem ISO 228-1 oraz 2 uszczelki płaskie.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i wyłącznie z kompatybilnymi zaworami wskazanymi w dokumentacji producenta.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz właściwymi przepisami instalacyjnymi.
• Montaż i prace serwisowe powinny być wykonywane przez wykwalifikowany personel.
• Przed montażem, demontażem lub pracami serwisowymi należy wyłączyć pompę, zamknąć zawory odcinające, usunąć ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie przekraczać dopuszczalnej temperatury czynnika. Kontakt z gorącym czynnikiem lub elementami instalacji może spowodować obrażenia.
• Połączenia należy wykonywać z użyciem właściwych uszczelek i zgodnie z wymaganym typem gwintu. Nieprawidłowy montaż może spowodować nieszczelność instalacji i uszkodzenie mienia.
• Przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich regulacji dotyczących bezpieczeństwa instalacji.

Pliki do pobrania:
ALN15.152B Karta katalogowa
