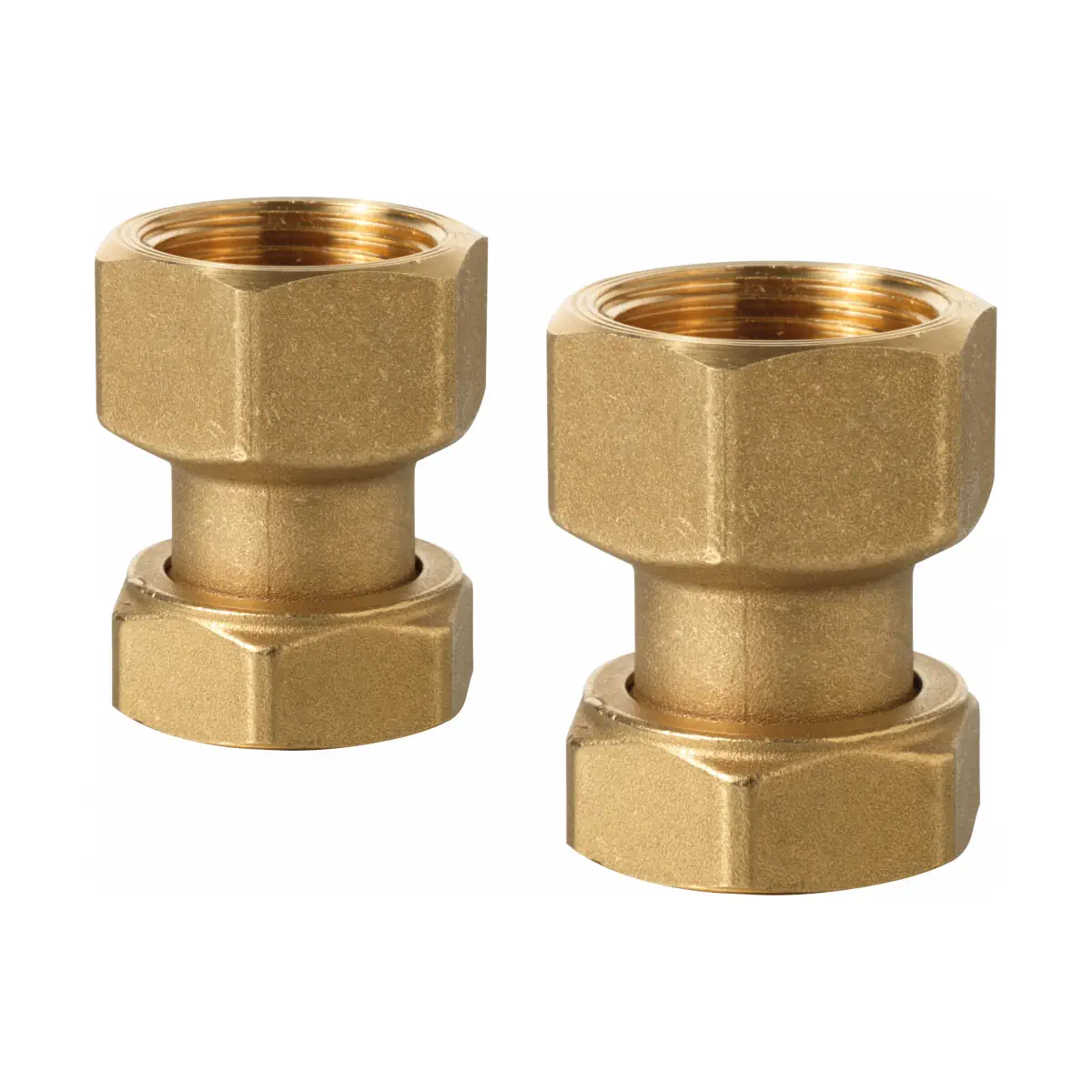

ALG15.252B Komplet śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji Rp1, DN25, mosiądz

ALG15.252B to zestaw śrubunków firmy Siemens (ACVATIX™), przeznaczony do podłączenia 6-drogowych zaworów kulowych regulacyjnych VWG41.20... Zestaw wykonany jest z mosiądzu i jest przeznaczony do pracy z czynnikiem o temperaturze do 90°C. Po stronie zaworu współpracuje z przyłączem G 1 B (ISO 228-1), a po stronie instalacji zapewnia gwint Rp 1 (ISO 7-1) dla DN 25.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG15.252B
• Nr magazynowy: S55845-Z160
• Typ: zestaw śrubunków (wyposażenie dodatkowe)
• Przeznaczenie: do zaworów VWG41.20.. (6-drogowe zawory kulowe regulacyjne)
• Temperatura czynnika (dla zestawu): do 90°C
• Gwint od strony zaworu: G 1 B (wg ISO 228-1)
• Gwint od strony instalacji: Rp 1 (wg ISO 7-1)
• DN: 25
• Masa: 0,406 kg

Zastosowanie

ALG15.252B stosuje się jako komplet przyłączy do podłączenia zaworu VWG41.20.. wyposażonego w zewnętrzny gwint G 1 B, gdy po stronie instalacji wymagane jest zakończenie Rp 1 (DN 25).

Zawartość zestawu

• 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1
• 2 uszczelki płaskie

Dane techniczne

• Do zaworu: VWG41.20..
• Gwint zaworu (ISO 228-1): G 1 B
• Gwint instalacji (ISO 7-1): Rp 1
• DN: 25
• Maks. temperatura czynnika: 90°C
• Masa: 0,406 kg

Podsumowanie

Siemens ALG15.252B to kompletny, mosiężny zestaw śrubunków do zaworów VWG41.20.., umożliwiający szybkie i szczelne podłączenie przyłącza zaworu G 1 B do instalacji z gwintem Rp 1 (DN 25), z kompletem 2 uszczelek płaskich.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem przyłączeniowym przeznaczonym do współpracy wyłącznie z zaworami VWG41.20..
• Zestaw śrubunków ALG15.252B jest wykonany z mosiądzu i przeznaczony do czynników o temperaturze do 90°C.
• W skład zestawu wchodzą 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1 oraz 2 uszczelki płaskie.
• Montaż należy wykonywać zgodnie z właściwą dokumentacją producenta oraz z zachowaniem krajowych przepisów i odpowiednich regulacji dotyczących bezpieczeństwa.
• Przed montażem należy sprawdzić zgodność gwintów i poprawność doboru elementu do zaworu.
• Podczas prac montażowych i serwisowych w instalacji należy wyłączyć pompę, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy instalacji i tylko z przewidzianym medium roboczym.
• Nieprawidłowy montaż lub użycie niezgodne z przeznaczeniem może spowodować nieszczelność instalacji i uszkodzenie mienia.

Pliki do pobrania:
ALG15.252B Karta katalogowa
