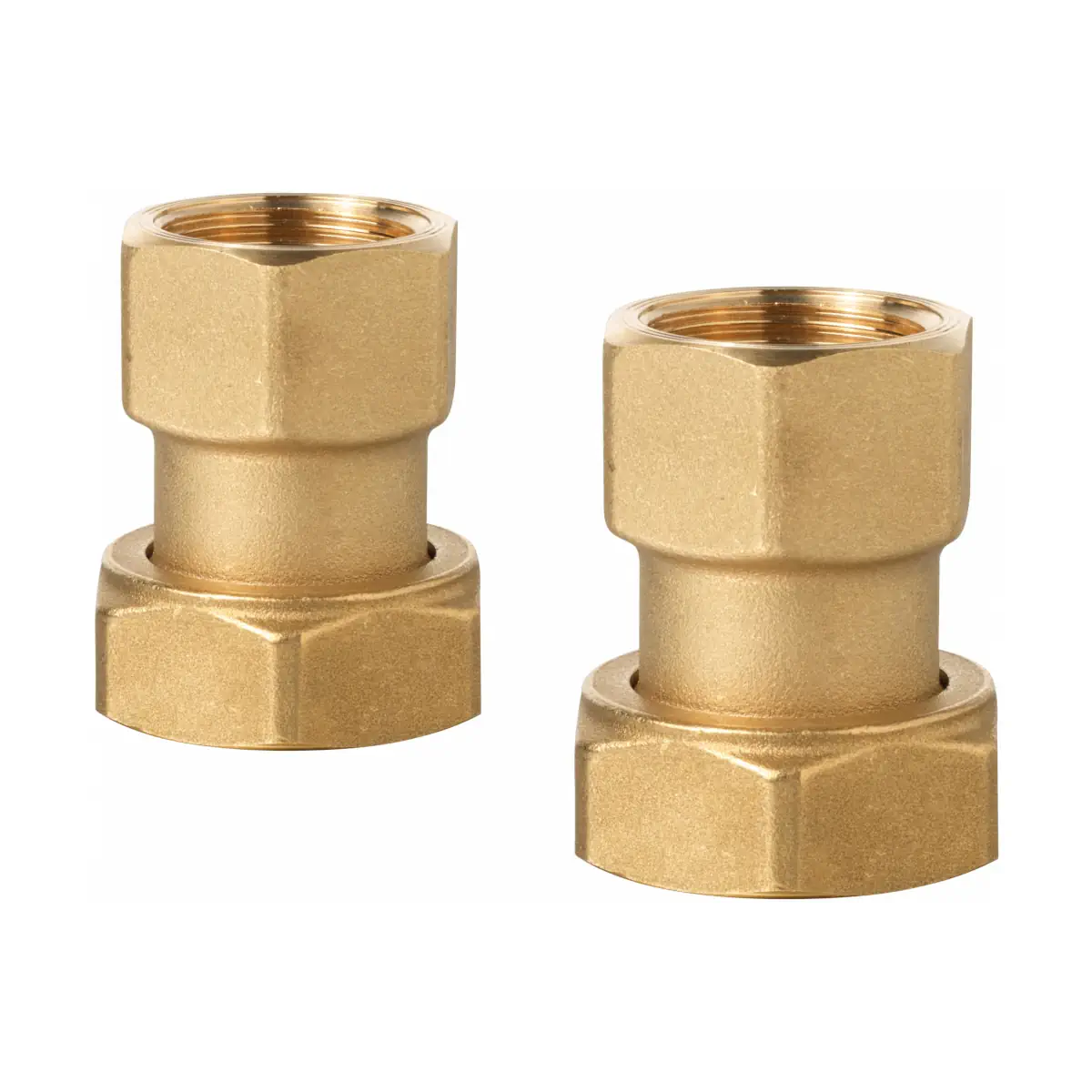

ALG15.202B Komplet śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji Rp¾, DN20, mosiądz

ALG15.202B to zestaw śrubunków z mosiądzu przeznaczony do podłączenia zaworów Siemens ACVATIX VWG41.20... Komplet umożliwia wykonanie połączenia z przyłączem zaworu G 1 B (gwint zewnętrzny, ISO 228-1) na instalację z gwintem Rp ¾ (gwint wewnętrzny, ISO 7-1). Zestaw jest przeznaczony do czynników o temperaturze do 90°C i zawiera uszczelnienia płaskie.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG15.202B
• Nr magazynowy: S55845-Z159
• Typ produktu: śrubunki / zestaw przyłączeniowy do zaworów
• Zastosowanie: podłączenie zaworów VWG41.20..
• Strona zaworu: G 1 B (ISO 228-1)
• Strona instalacji: Rp ¾ (ISO 7-1)
• DN: 20
• Materiał: mosiądz
• Temperatura czynnika (maks.): 90°C
• Masa: 0,299 kg

Zastosowanie

Zestaw ALG15.202B służy jako osprzęt przyłączeniowy do zaworów VWG41.20.., umożliwiając wykonanie połączenia gwintowego pomiędzy przyłączem zaworu G 1 B a instalacją z gwintem Rp ¾.

Zakres dostawy

• 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1
• 2 uszczelki płaskie

Dane przyłączeniowe

• Do zaworu: VWG41.20..
• Gwint po stronie zaworu: G 1 B (ISO 228-1)
• Gwint po stronie instalacji: Rp ¾ (ISO 7-1)
• DN: 20

Podsumowanie

Siemens ALG15.202B (S55845-Z159) to mosiężny zestaw śrubunków do zaworów VWG41.20.., który zapewnia wygodne podłączenie instalacji z gwintem Rp ¾ do przyłączy zaworu G 1 B. W komplecie znajdują się dwie nakrętki łączące z łącznikami oraz dwie uszczelki płaskie, a całość jest przeznaczona do pracy z czynnikiem o temperaturze do 90°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ALG15.202B – zestaw śrubunków z mosiądzu do zaworów VWG41.20..
• Zestaw przeznaczony do czynników o temperaturze do 90°C.
• W skład zestawu wchodzą 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1 oraz 2 uszczelki płaskie.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i w kompatybilnych zaworach wskazanych w dokumentacji producenta, tj. VWG41.20..
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz odpowiednimi krajowymi przepisami i regulacjami dotyczącymi bezpieczeństwa.
• Podczas prac montażowych i serwisowych instalacji należy wyłączyć pompę, odciąć instalację, zredukować ciśnienie w układzie oraz odczekać do całkowitego ostygnięcia czynnika.
• Nie montować ani nie demontować produktu w instalacji pozostającej pod ciśnieniem lub przy gorącym czynniku, ponieważ grozi to obrażeniami i uszkodzeniem mienia.
• Przed uruchomieniem instalacji należy sprawdzić poprawność montażu, szczelność połączeń oraz zgodność zastosowanych przyłączy i uszczelnień.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy instalacji i z mediami przewidzianymi przez producenta urządzenia współpracującego.

Pliki do pobrania:
ALG15.202B Karta katalogowa
