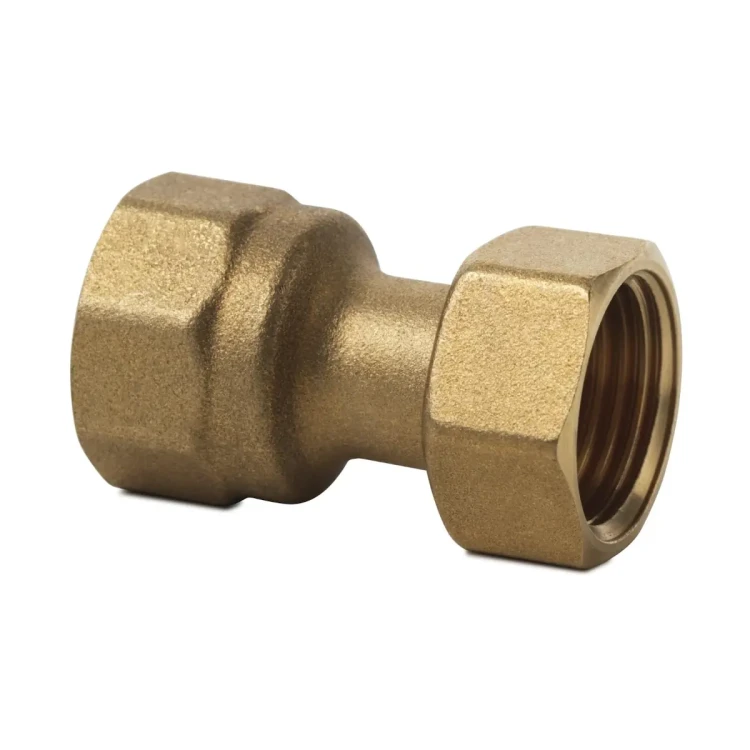

ALG13.152B Komplet śrubunków gwintowanych (2 szt.), przyłącze zaworu G½, przyłącze instalacji Rp½, DN15, mosiądz

ALG13.152B to zestaw śrubunków z mosiądzu firmy Siemens, przeznaczony do podłączenia 6-drogowych zaworów kulowych regulacyjnych VWG41.10... Zestaw umożliwia przejście z przyłącza zaworu G 1/2 B (ISO 228-1) na gwint rurowy Rp 1/2 (ISO 7-1) i jest przeznaczony do czynników o temperaturze do 90°C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG13.152B
• Nr magazynowy: S55845-Z195
• Typ: śrubunki podłączeniowe (zestaw)
• Zastosowanie: podłączenie zaworów 6-drogowych VWG41.10..
• Temperatura czynnika: do 90°C
• Gwint od strony zaworu: G 1/2 B (wg ISO 228-1)
• Gwint przyłączeniowy (instalacja): Rp 1/2 (wg ISO 7-1)

Zastosowanie

ALG13.152B jest przeznaczony do wykonywania połączeń przy zaworach VWG41.10.. w instalacjach, w których wymagane jest przyłącze Rp 1/2 (ISO 7-1) po stronie instalacji oraz G 1/2 B (ISO 228-1) po stronie zaworu.

Zawartość zestawu

• 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1
• 2 uszczelki płaskie

Dane techniczne

• Materiał: mosiądz
• DN: 15
• Do zaworu: VWG41.10..
• Gwint (ISO 228-1): G 1/2 B
• Gwint (ISO 7-1): Rp 1/2
• Masa: 0,140 kg

Wymiary

• C: 35 mm

Podsumowanie

Siemens ALG13.152B to praktyczny zestaw śrubunków mosiężnych do zaworów VWG41.10.., umożliwiający podłączenie instalacji przez Rp 1/2 przy zachowaniu przyłącza zaworu G 1/2 B. W komplecie znajdują się 2 nakrętki łączące oraz 2 uszczelki płaskie, a zestaw jest przeznaczony do pracy z czynnikiem o temperaturze do 90°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem śrubunków z mosiądzu przeznaczonym do współpracy z zaworami VWG41.10..
• Zestaw przeznaczony jest do czynników o temperaturze do 90°C.
• Stosować wyłącznie zgodnie z dokumentacją producenta oraz z kompatybilnym zaworem wskazanym w dokumentacji.
• Montaż i podłączenie wykonywać zgodnie z odpowiednimi krajowymi przepisami bezpieczeństwa oraz właściwymi regulacjami.
• Podczas prac montażowych i serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie wykonywać prac przy elemencie pod ciśnieniem ani przy gorącym czynniku roboczym, ponieważ grozi to obrażeniami i uszkodzeniem instalacji.
• Przed montażem należy sprawdzić poprawność działania i prawidłowość zastosowania elementu w instalacji.
• Element należy montować zgodnie z prawidłowym kierunkiem przepływu całego układu oraz zgodnie z instrukcją montażu współpracującego zaworu.
• Zaleca się stosowanie przed zaworem filtra w celu zwiększenia bezpieczeństwa działania instalacji.
• Zapewnić warunki pracy bez kawitacji oraz stosować wyłącznie dopuszczalne czynniki robocze przewidziane dla współpracującego zaworu i instalacji.
• Przestrzegać wszystkich lokalnych i obowiązujących przepisów dotyczących demontażu i utylizacji.

Pliki do pobrania:
ALG13.152B Karta katalogowa
