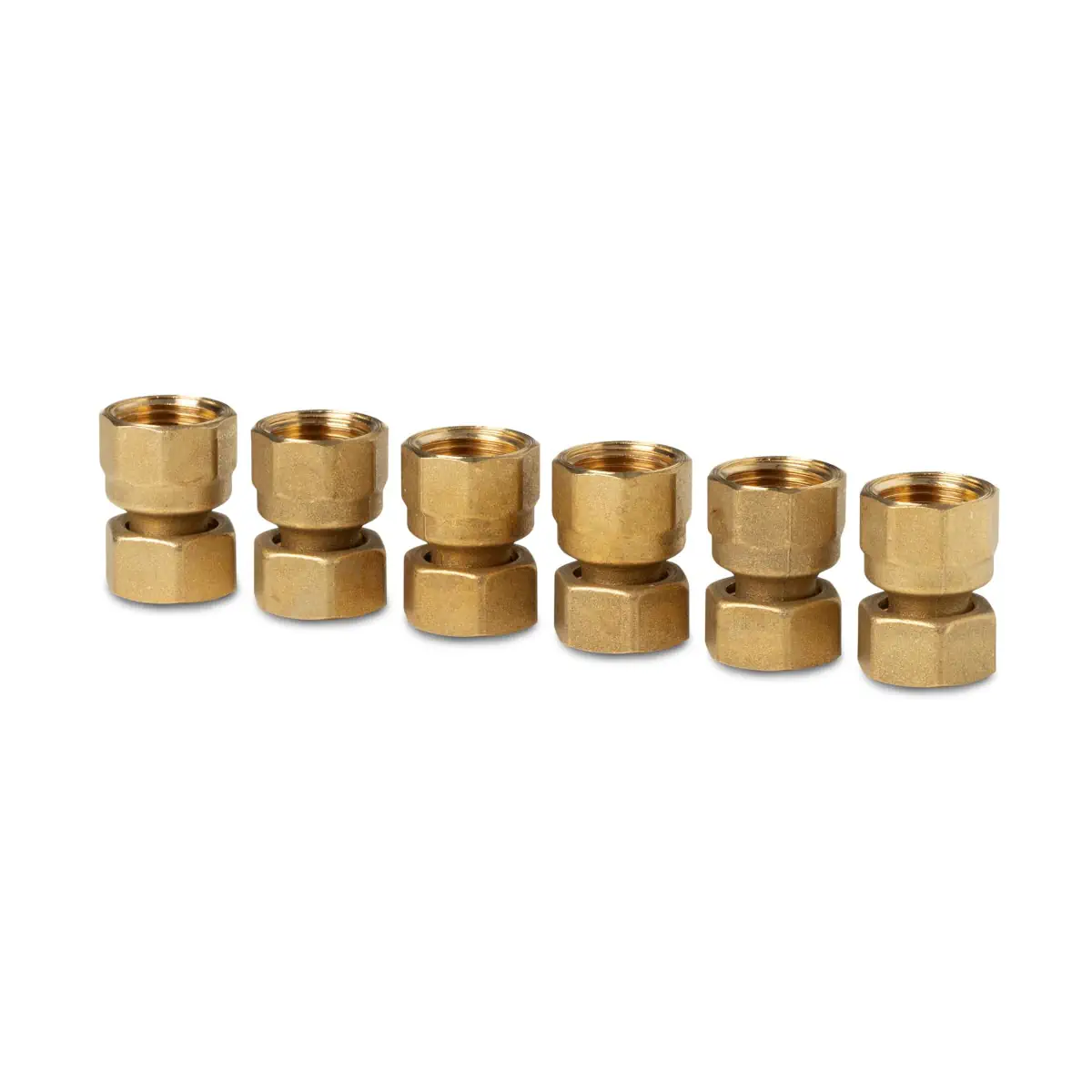

ALG13G156B Komplet śrubunków gwintowanych (6 szt.), przyłącze zaworu G1/2, przyłącze instalacji G1/2, DN15, mosiądz

ALG13G156B to mosiężny zestaw złączek z gwintem wewnętrznym (ISO 228-1), przeznaczony do wykonania przyłączy dla 6-portowego kompaktowego zaworu kulowego regulacyjnego Siemens ACVATIX™ VWG42.10.. z zewnętrznym gwintem G ½ B (ISO 228-1). Zestaw jest przystosowany do pracy z mediami o temperaturze do 90°C i zawiera komplet elementów dla wszystkich 6 portów zaworu (nakrętki, tuleje z wkładką oraz płaskie uszczelki).

Najważniejsze cechy

• Producent: Siemens
• Model: ALG13G156B
• Nr katalogowy (stock no.): S55846-Z155
• Typ: zestaw złączek z gwintem wewnętrznym per ISO 228-1
• Kompatybilność: zawór VWG42.10.. (przyłącza zewnętrzne G ½ B per ISO 228-1)
• Uszczelnienie: płaskie (zestaw zawiera płaskie uszczelki)
• Maks. temperatura medium: do 90°C
• Materiał: mosiądz

Zastosowanie

Zestaw ALG13G156B służy do podłączenia zaworu VWG42.10.. w instalacji, zapewniając połączenia z gwintem wewnętrznym wykonane zgodnie z ISO 228-1. Rozwiązanie jest przewidziane dla aplikacji z mediami o temperaturze do 90°C.

Zawartość zestawu

• 6× nakrętka kołpakowa
• 6× nakrętka kołpakowa z tuleją i wkładką (gwint wewnętrzny) per ISO 228-1
• 6× płaska uszczelka

Dane techniczne

• Standard gwintu (strona instalacji): gwint wewnętrzny per ISO 228-1
• Przyłącze zaworu: G ½ B (zewnętrzny gwint zaworu per ISO 228-1)
• DN (zestawu): 15
• Wymiary: C = 33,5 mm, C1 = 13,5 mm
• Masa: 0,381 kg
• Materiał: mosiądz
• Temperatura medium: do 90°C

Podsumowanie

Siemens ALG13G156B to kompletny, 6-elementowy zestaw przyłączy do zaworu VWG42.10.., umożliwiający wykonanie połączeń z gwintem wewnętrznym ISO 228-1 oraz płaskim uszczelnieniem. Dzięki mosiężnej konstrukcji i dopuszczalnej temperaturze medium do 90°C stanowi praktyczne akcesorium do profesjonalnego montażu zaworu w instalacji.

Pliki do pobrania:
ALG13G156B Karta katalogowa
