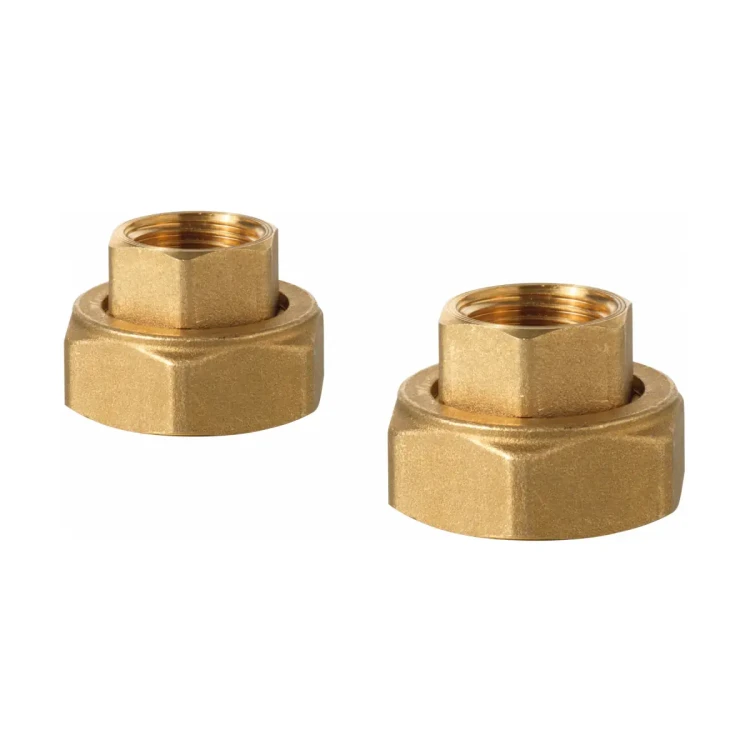

ALG15.152B Komplet śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji Rp½, DN15, mosiądz

ALG15.152B to zestaw śrubunków z mosiądzu (wyposażenie dodatkowe Siemens ACVATIX™) przeznaczony do współpracy z 6-drogowymi zaworami kulowymi regulacyjnymi VWG41.20... Zestaw jest przystosowany do czynników o temperaturze do 90°C i zawiera elementy niezbędne do wykonania połączenia śrubunkowego z uszczelnieniem płaskim.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG15.152B
• Nr magazynowy: S55845-Z158
• Typ: śrubunki (wyposażenie dodatkowe)
• Materiał: mosiądz
• Dopuszczalna temperatura czynnika (dla zestawu): do 90°C
• Do zaworu: VWG41.20..
• Gwint od strony zaworu: G 1 B (wg ISO 228-1)
• Gwint instalacyjny: Rp 1/2 (wg ISO 7-1)
• DN: 15
• Masa: 0,183 kg

Zastosowanie

Zestaw ALG15.152B służy jako wyposażenie podłączeniowe do zaworów VWG41.20.. (6-drogowe zawory kulowe regulacyjne, PN16, z przyłączami z gwintem zewnętrznym), umożliwiając wykonanie połączenia z gwintem Rp 1/2.

Zawartość zestawu

• 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1
• 2 uszczelki płaskie

Dane techniczne

• Typ: ALG15.152B
• Nr magazynowy: S55845-Z158
• Materiał: mosiądz
• Do zaworu: VWG41.20..
• Gwint od strony zaworu: G 1 B (ISO 228-1)
• Gwint instalacyjny: Rp 1/2 (ISO 7-1)
• DN: 15
• Dopuszczalna temperatura czynnika: do 90°C
• Masa: 0,183 kg

Podsumowanie

Siemens ALG15.152B (S55845-Z158) to mosiężny zestaw śrubunków do zaworów VWG41.20.., przeznaczony do instalacji z gwintem Rp 1/2. W komplecie znajdują się nakrętki łączące z łącznikami oraz uszczelki płaskie, co pozwala wykonać kompletne połączenie śrubunkowe w układach z czynnikiem o temperaturze do 90°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ALG15.152B – zestaw śrubunków z mosiądzu do zaworów VWG41.20..
• Przeznaczony do czynników o temperaturze do 90°C.
• Zestaw zawiera 2 nakrętki łączące z łącznikami z gwintem wg ISO 7-1 oraz 2 uszczelki płaskie.
• Przed rozpoczęciem montażu lub prac serwisowych należy wyłączyć pompę i zasilanie współpracującej instalacji, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi i zasadami bezpieczeństwa.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia osób i uszkodzenie mienia.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i w połączeniu z przewidzianymi przez producenta elementami instalacji.
• Do montażu należy używać właściwych uszczelek płaskich dostarczonych w zestawie oraz odpowiednich przyłączy gwintowanych zgodnych z dokumentacją.

Pliki do pobrania:
ALG15.152B Karta katalogowa
