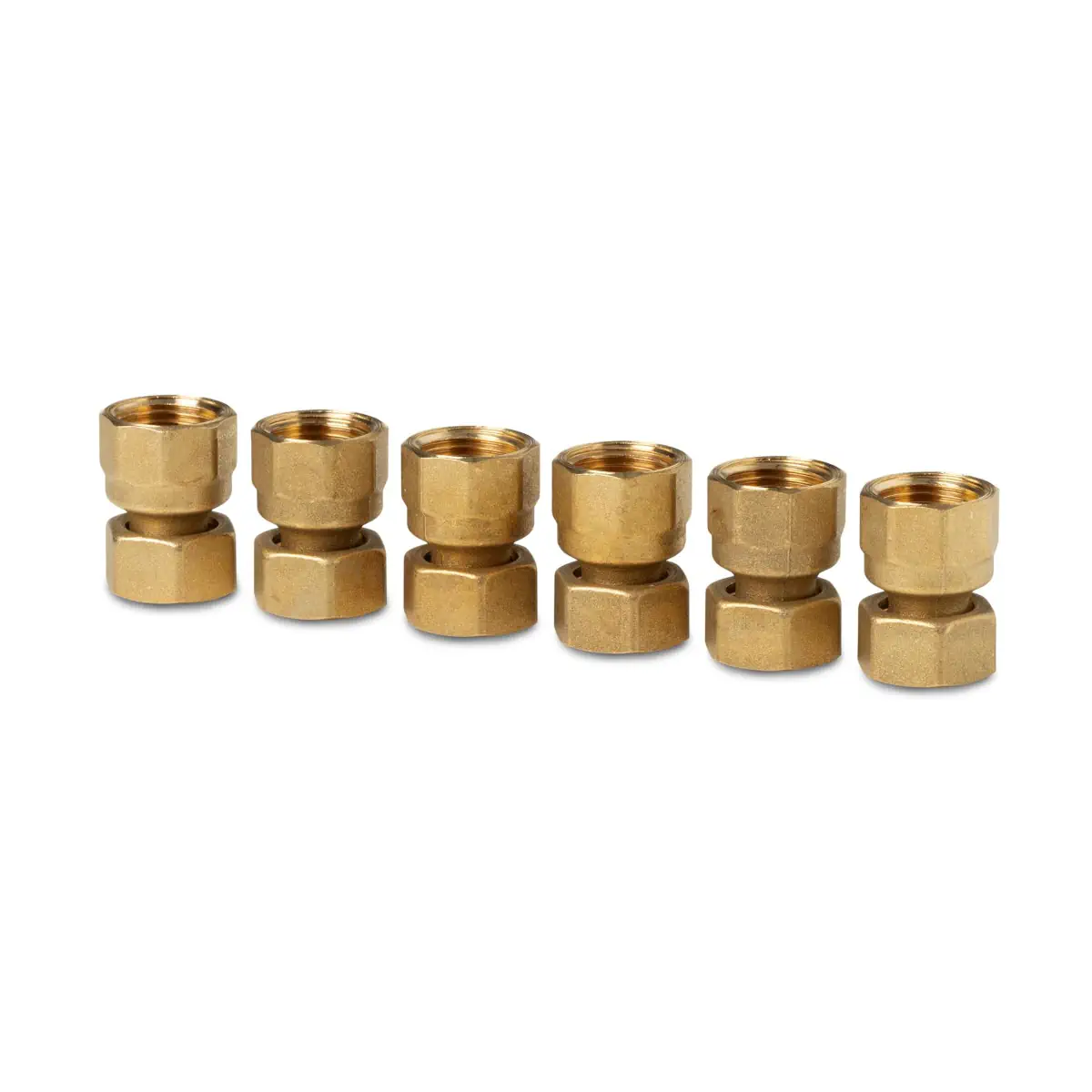

ALG13.156B Komplet śrubunków gwintowanych (6 szt.), przyłącze zaworu G1/2, przyłącze instalacji Rp1/2, DN15, mosiądz

ALG13.156B to zestaw złączek (fittings) firmy Siemens przeznaczony do 6-portowych kompaktowych zaworów kulowych ACVATIX™ VWG42.10.. z przyłączami z gwintem zewnętrznym G 1/2 B (ISO 228-1). Zestaw zapewnia płaskie uszczelnienie i wykonany jest z mosiądzu, do zastosowań z mediami o temperaturze do 90 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG13.156B
• Numer katalogowy (stock no.): S55846-Z154
• Typ: zestaw złączek z gwintem wewnętrznym (ISO 7-1)
• Dedykowane zastosowanie: do zaworów VWG42.10..
• Maks. temperatura medium: do 90 °C
• Uszczelnienie: płaskie (w komplecie płaskie uszczelki)

Zastosowanie

Zestaw ALG13.156B służy do wykonania połączeń zaworu VWG42.10.. dzięki elementom przyłączeniowym z gwintem wewnętrznym Rp 1/2 zgodnym z ISO 7-1.

Zawartość zestawu

• 6× nakrętka kołpakowa (cap nut)
• 6× nakrętka kołpakowa z tuleją i wkładką wg ISO 7-1
• 6× uszczelka płaska

Dane techniczne

• Materiał: mosiądz
• Maks. temperatura medium: do 90 °C
• Gwint po stronie instalacji: Rp 1/2 (ISO 7-1)
• Zawór (kompatybilny typ): VWG42.10..
• Przyłącze zaworu: G 1/2 B (ISO 228-1)
• DN: 15

Wymiary i masa

• C: 35 mm
• C1: 15 mm
• Masa: 0,406 kg

Podsumowanie

Siemens ALG13.156B (S55846-Z154) to kompletny zestaw złączek z gwintem wewnętrznym Rp 1/2 (ISO 7-1) do zaworów VWG42.10... W komplecie znajdują się wszystkie elementy potrzebne do wykonania płaskiego uszczelnienia (nakrętki i uszczelki), a całość przeznaczona jest do pracy z mediami o temperaturze do 90 °C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako zestaw przyłączy do zaworu VWG42.10.., zgodnie z dokumentacją producenta.
• Montaż należy wykonywać zgodnie z krajowymi przepisami bezpieczeństwa oraz odpowiednimi regulacjami obowiązującymi w miejscu instalacji.
• Montaż i serwis należy przeprowadzać wyłącznie przy wyłączonej instalacji, po zamknięciu zaworów odcinających, zredukowaniu ciśnienia w przewodach oraz całkowitym ostudzeniu medium.
• Produkt przeznaczony jest do mediów o temperaturze do 90°C. Przekroczenie dopuszczalnej temperatury medium może spowodować uszkodzenie elementów instalacji lub nieszczelność połączeń.
• Przy montażu należy stosować wyłącznie kompatybilne połączenia gwintowane zgodne z ISO 7-1 oraz odpowiednie uszczelnienia dostarczone w zestawie.
• Zestaw wykonany jest z mosiądzu i zawiera elementy uszczelniające; należy unikać uszkodzenia mechanicznego gwintów, nakrętek, tulei i uszczelek podczas montażu.
• Przed uruchomieniem instalacji należy sprawdzić poprawność montażu i szczelność wszystkich połączeń.
• Producent wskazuje stosowanie filtra w instalacji w celu zwiększenia bezpieczeństwa funkcjonalnego układu.
• Produkt jest przeznaczony do pracy w instalacjach z wodą lodową, wodą gorącą lub wodą z dodatkiem środka przeciwzamrożeniowego o maksymalnym stężeniu 50% glikolu, jeżeli jest stosowany zgodnie z przeznaczeniem w odpowiednim zestawie urządzenia.
• Dla osprzętu tego typu, przy wartości PS × DN < 1000, dokumentacja wskazuje brak wymogu specjalnych badań oraz brak oznakowania CE zgodnie z podaną klasyfikacją producenta.

Pliki do pobrania:
ALG13.156B Karta katalogowa
