AQM63.0 Kołnierz montażowy do czujników QAF63.., QAF64.., QAM21.. i termostatów QAF65.3-J, RAK..

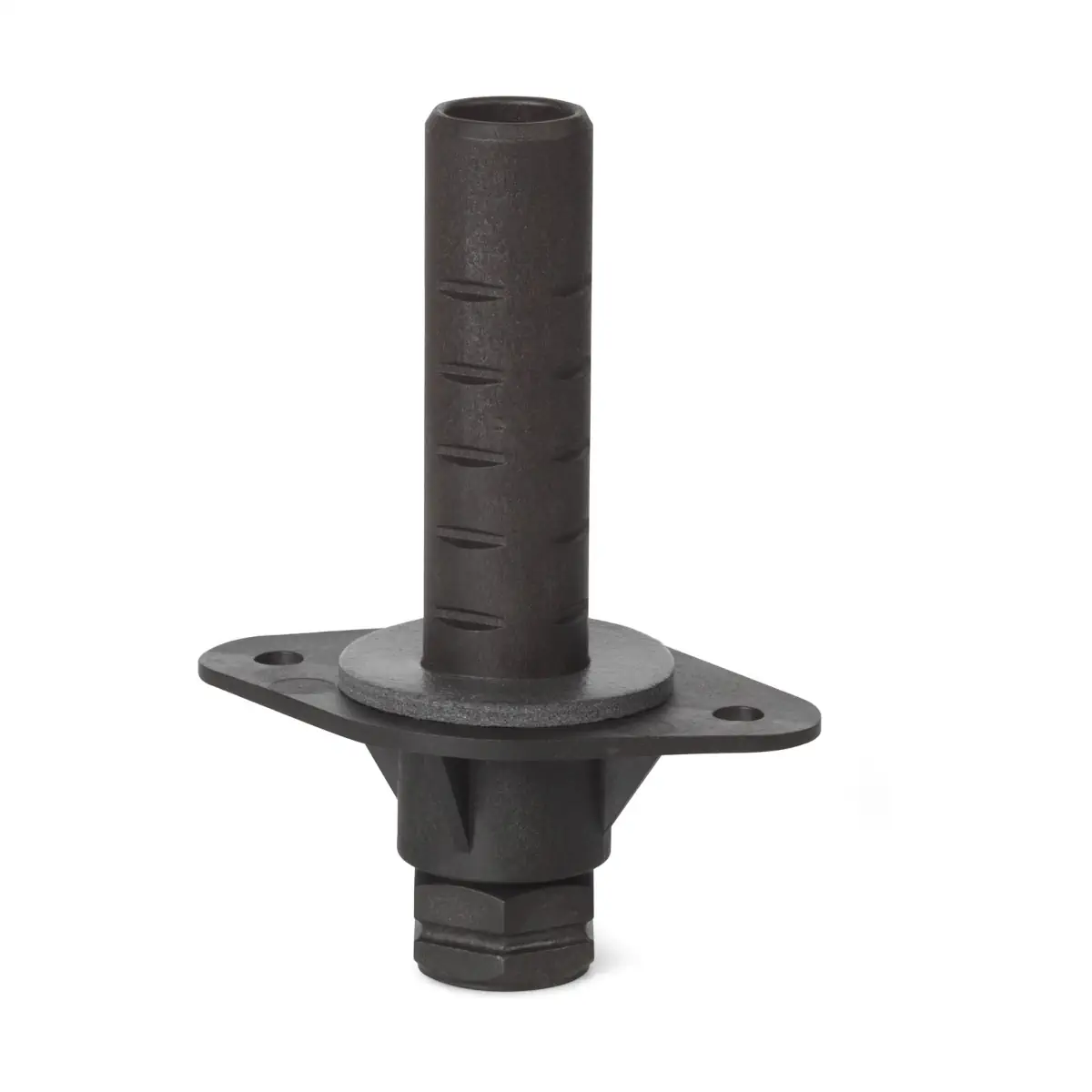

AQM63.0 to nastawny kołnierz montażowy firmy Siemens, stanowiący wyposażenie montażowe do termostatów serii RAK..., RAZ... oraz czujników. Przeznaczony jest do montażu elementów pomiarowych w kanałach powietrznych z izolacją o grubości do 70 mm. Kołnierz wykonano z wytrzymałego tworzywa PA66GF35 (poliamid wzmocniony włóknem szklanym), a jego kompaktowe wymiary (średnica zewnętrzna ok. 40 mm) ułatwiają zabudowę w standardowych kanałach.

Najważniejsze cechy

• Producent: Siemens
• Model: AQM63.0
• Typ: wyposażenie montażowe – nastawny kołnierz montażowy
• Przeznaczenie: do termostatów RAK..., RAZ... oraz czujników
• Zastosowanie: montaż elementów pomiarowych w kanałach powietrznych z izolacją
• Maksymalna grubość izolacji kanału: do 70 mm
• Zawartość: 1 szt. nastawnego kołnierza montażowego
• Materiał: PA66GF35 (tworzywo sztuczne wzmocnione włóknem szklanym)
• Średnica zewnętrzna kołnierza: ok. 40 mm (wg rysunku, oznaczenie Ø40)
• Szerokość pod klucz: SW 22 (wg rysunku)
• Masa: ok. 0,038 kg

Zastosowanie

Kołnierz AQM63.0 zaprojektowano do wykonywania przejść montażowych przez ścianę kanałów powietrznych z izolacją do 70 mm. Umożliwia on prawidłowe osadzenie elementów pomiarowych termostatów kanałowych serii RAK..., RAZ... oraz odpowiednich czujników, tak aby część pomiarowa znajdowała się wewnątrz kanału, a część przyłączeniowa na zewnątrz, pomimo obecności warstwy izolacji.

Funkcje i działanie

• Nastawna konstrukcja: kołnierz umożliwia dopasowanie głębokości montażu do rzeczywistej grubości izolacji kanału (do 70 mm).
• Stabilne prowadzenie elementu pomiarowego: po zamontowaniu kołnierz stanowi sztywne przejście przez ścianę kanału i warstwę izolacji.
• Dokładne wymiary montażowe: średnica zewnętrzna ok. 40 mm oraz sześciokąt SW 22 (wg rysunku) ułatwiają dobór i osadzenie w przygotowanym otworze.

Montaż

• Przeznaczony do montażu w ścianie kanału powietrznego pokrytego izolacją o grubości do 70 mm.
• Konstrukcja nastawnego kołnierza pozwala na ustawienie odpowiedniego położenia względem grubości przegrody i izolacji.
• Po zamocowaniu kołnierza można przez niego przeprowadzić element pomiarowy termostatu lub czujnika zgodnie z dokumentacją tych urządzeń.

Dane techniczne

• Oznaczenie typu: AQM63.0
• Nazwa: wyposażenie montażowe – nastawny kołnierz montażowy
• Zastosowanie: kanały powietrzne z izolacją o grubości do 70 mm
• Maksymalna grubość izolacji: 70 mm
• Materiał: PA66GF35 (tworzywo sztuczne wzmocnione włóknem szklanym)
• Średnica zewnętrzna: ok. 40 mm (Ø40 wg rysunku wymiarowego)
• Szerokość pod klucz: SW 22 (wg rysunku wymiarowego)
• Masa: 0,038 kg

Podsumowanie

Siemens AQM63.0 to precyzyjnie wykonany, nastawny kołnierz montażowy do kanałów powietrznych z izolacją do 70 mm. Dzięki materiałowi PA66GF35 oraz dopracowanym wymiarom (Ø40, SW 22) stanowi on praktyczne wyposażenie montażowe dla termostatów RAK..., RAZ... oraz czujników, ułatwiając ich pewne i prawidłowe osadzenie w kanałach powietrznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: AQM63.0 – wyposażenie montażowe z 1 nastawianym kołnierzem montażowym.
• Produkt przeznaczony wyłącznie do stosowania zgodnie z opisanym zastosowaniem, tj. do kanałów powietrznych z izolacją o grubości do 70 mm.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz z przeznaczeniem produktu.
• Przed montażem należy sprawdzić zgodność produktu z danym zastosowaniem i warunkami instalacji.
• Nie stosować produktu poza zakresem przewidzianego zastosowania ani w sposób niezgodny z dokumentacją producenta.
• Nieprawidłowy montaż może spowodować niestabilne zamocowanie elementu i nieprawidłowe działanie instalacji.
• Produkt jest elementem montażowym wykonanym z materiału PA66GF35; należy chronić go przed uszkodzeniem mechanicznym podczas transportu i montażu.
