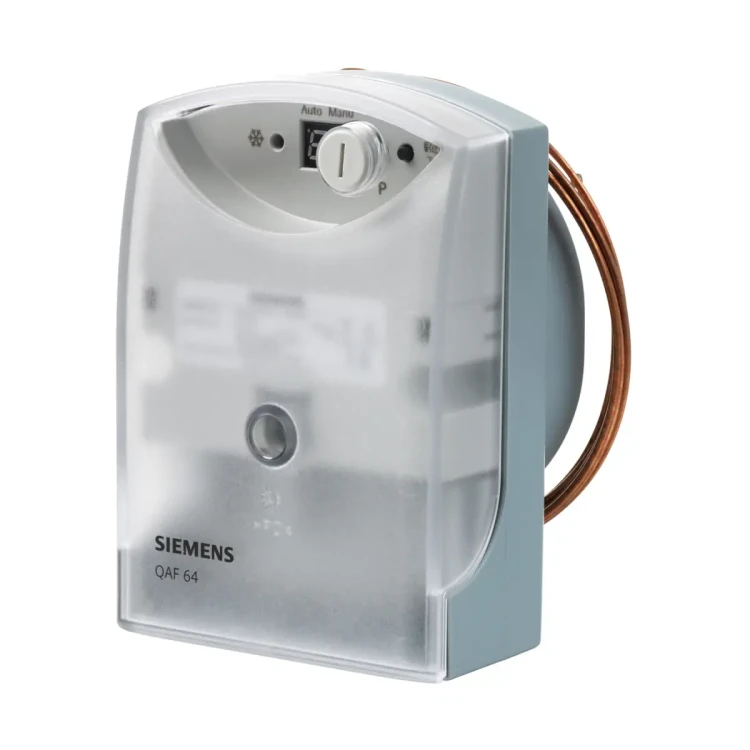

QAF64.6-J Automat przeciwzamrożeniowy, wyjście ciągłe 0..10 V i 2-stawne, kapilara 6 m, IP42

QAF64.6-J to automat przeciwzamarzaniowy Siemens do stosowania po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC), przeznaczony do ochrony nagrzewnic (typowo nagrzewnic wodnych) przed zamarzaniem. Urządzenie mierzy najniższą temperaturę na całej długości aktywnej kapilary (min. 250 mm) i realizuje trzy niezależne funkcje: proporcjonalnie otwiera zawór grzania, wyłącza wentylatory / zamyka przepustnice poprzez styk przekaźnika oraz udostępnia sygnał pomiarowy temperatury. Wersja QAF64.6-J wyposażona jest w kapilarę o długości 6 m.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF64.6-J
• Nr magazynowy: S55700-P156
• Typ urządzenia: automat przeciwzamarzaniowy do kanałów powietrznych
• Zasilanie: 24 V AC ±20% (SELV), 48…63 Hz
• Pobór mocy (maks.): 6,6 VA
• Zakres pomiarowy: 0…15 °C
• Aktywna kapilara: 6 m (długość), minimalna długość aktywna 250 mm
• Nastawa temperatury zamarzania (Sp): 1…10 °C (ustawienie fabryczne: 5 °C)
• Wyjście analogowe temperatury (B): 0…11,5 V DC odpowiada 0…15 °C
• Wejście sterujące zaworem (Y): 0…10 V DC (prąd maks. 0,1 mA)
• Wyjście sterujące zaworem (Y10): 0…10 V DC (prąd maks. ±1 mA)
• Wyjście przekaźnikowe: bezpotencjałowy styk przełączający (Q11, Q12, Q14)
• Stopień ochrony obudowy: IP42
• Tryby pracy: Auto / Manu / Test

Zastosowanie

QAF64.6-J przeznaczony jest do stosowania po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, w szczególności:

• w układach z nagrzewnicami wodnymi, gdzie istnieje ryzyko zamarzania na skutek napływu zimnego powietrza z zewnątrz,
• gdy w sytuacji zagrożenia zamarzaniem wymagane jest wyłączenie wentylatorów, otwarcie zaworu grzania oraz zamknięcie przepustnic powietrza,
• gdy zachodzi potrzeba sygnalizowania niebezpieczeństwa zamarzania.

Funkcje i działanie

Pomiar najniższej temperatury

Automat wykorzystuje kapilarę wypełnioną parą i membranę do pomiaru najniższej temperatury występującej na długości kapilary (co najmniej 250 mm). Prawidłowo umieszczony za nagrzewnicą powietrza mierzy najniższą temperaturę powietrza nawet przy zróżnicowaniu temperatur w przekroju kanału. Sygnał pomiarowy jest wzmacniany elektronicznie i dostępny jako 0…10 V DC (zacisk B) w funkcji temperatury.

Trzy niezależne funkcje ochrony przeciwzamarzaniowej

• Proporcjonalne otwieranie zaworu ogrzewania w zakresie proporcjonalności regulacji.
• Wyłączanie wentylatorów i zamykanie przepustnic poprzez styk przekaźnikowy.
• Wyjście sygnału pomiarowego temperatury do celów regulacji/monitoringu.

Funkcja uruchamiania (zabezpieczenie przed częstym przełączaniem)

Sygnał zamarzania jest dodawany do sygnału sterującego zaworem z wejścia Y. Powoduje to ustawienie zaworu grzania w pozycji pełnego otwarcia (poprzez wyjście Y10) zanim przekaźnik wyjściowy zostanie przełączony w pozycję „Zamarzanie” (Q11–Q12), co zapobiega częstym przełączeniom instalacji podczas uruchamiania.

Podgrzewanie membrany

Aby zapewnić, że mierzona wartość pochodzi z najchłodniejszego punktu na kapilarze, temperatura membrany w obudowie musi być zawsze wyższa od temperatury kapilary. W tym celu wewnątrz obudowy znajduje się element grzejny, który utrzymuje temperaturę membrany powyżej 15 °C, dopóki temperatura otoczenia nie spadnie poniżej –15 °C.

Tryby pracy

• Auto – praca automatyczna (położenie normalne). Po ustaniu zagrożenia zamarzania przekaźnik automatycznie wraca do pozycji normalnej, gdy temperatura kapilary wzrośnie (> 2 K).
• Manu – praca ręczna. Po przełączeniu do „Manu” utrzymywane jest położenie zamarzania; należy je skasować przyciskiem kasowania.
• Test – tryb testowania. Przekaźnik wyjściowy ustawiany jest w pozycji „Zamarzanie”, a sygnał sterujący zaworem Y10 nie ulega zmianom.

Wejścia/wyjścia i podłączenie

• G: zasilanie 24 V AC (SELV)
• M: masa zasilania / masa pomiarowa
• B: wyjście sygnału pomiarowego 0…11,5 V DC (0…15 °C)
• Y: wejście sygnału sterującego zaworem z regulatora 0…10 V DC
• Y10: wyjście sygnału sterującego zaworem 0…10 V DC
• Q11 / Q12 / Q14: wyjście przekaźnikowe (styk przełączający); Q11–Q12 zwarte, gdy występuje niebezpieczeństwo zamarzania

Uwaga dotycząca sygnału B

Jeżeli zacisk B jest podłączony do regulatora, sygnał może przekroczyć 10 V (np. 11 V), co może powodować stan błędu w niektórych regulatorach. Jako środek zaradczy można zastosować diodę Zenera (ograniczenie 0…10 V) na zacisku B automatu lub wejściu regulatora.

Dane techniczne

• Zasilanie: 24 V AC ±20% (SELV)
• Częstotliwość: 48…63 Hz
• Pobór mocy (maks.): 6,6 VA
• Zewnętrzne zabezpieczenie linii zasilającej: wyłącznik nadprądowy maks. 13 A (char. B, C, D) wg EN 60898 lub zasilacz z ograniczeniem prądu do maks. 13 A
• Wejście Y: 0…10 V DC, prąd maks. 0,1 mA, dopuszczalna długość kabla (1,5 mm²): 300 m
• Wyjście B: 0…11,5 V DC dla 0…15 °C
• Wyjście Y10: 0…10 V DC, prąd maks. ±1 mA, dopuszczalna długość kabla (1,5 mm²): 300 m
• Wyjście przekaźnikowe (Q11, Q12, Q14): bezpotencjałowe; min. obciążalność 12 V AC/DC, 100 mA; maks. 230 V AC, 6(2) A oraz 24 V DC, 6 A
• Zakres nastawy zamarzania: 1…10 °C
• Punkt kalibracji: +5 °C
• Dokładność w punkcie kalibracji: ±1 K
• Histereza przełączania: ok. 2 K
• Stała czasowa: ok. 90 s (nieruchome powietrze), < 40 s (przepływające powietrze)
• Kapilara: miedź; długość 6 m; minimalna długość aktywna 250 mm; dopuszczalna temperatura kapilary maks. 110 °C
• Stopień ochrony: IP42
• Klasa bezpieczeństwa: I
• Zaciski: śrubowe do przewodów 2 x 1,5 mm² lub 1 x 2,5 mm²
• Doprowadzenie kabla: dławik kablowy M16 do kabli o średnicy 5…10 mm
• Warunki pracy: –15…+55 °C, <85% r.h. (IEC 721-3-3, klasa 3K5)
• Składowanie i transport: –25…+65 °C, <95% r.h. (IEC 721-3-2, klasa 2K3)
• Materiały: podstawa PA (RAL 7001 srebrno-szary), pokrywa PC (przezroczysty)
• Waga: ok. 0,41 kg

Montaż

• Miejsce montażu: po gorącej stronie nagrzewnicy powietrza.
• Montaż obudowy: bezpośrednio na ścianie (z pętlą testową lub bez) lub z użyciem kołnierza montażowego (gdy kanał jest izolowany).
• Prowadzenie kapilary: kapilara powinna być ukształtowana tak, aby jej odcinki były rozmieszczone w przekroju nagrzewnicy; nie zginać pod ostrym kątem (promień zgięcia możliwie największy).

Zakres dostawy

• 1 x dławik kablowy M16
• 2 x wkręt wg DIN 7981-St 4,2 x 22 (do montażu bezpośredniego)
• 1 x gumowy przepust do wprowadzenia kapilary do kanału

Podsumowanie

Siemens QAF64.6-J to kompletne rozwiązanie do ochrony nagrzewnic powietrza przed zamarzaniem: mierzy najniższą temperaturę na aktywnej kapilarze, generuje sygnał pomiarowy oraz steruje zaworem (0…10 V DC) i wyjściem przekaźnikowym dla funkcji bezpieczeństwa. Zasilanie 24 V AC (SELV), tryby Auto/Manu/Test oraz kapilara 6 m czynią go praktycznym wyborem do aplikacji wentylacyjnych i klimatyzacyjnych wymagających niezawodnej ochrony przeciwzamarzaniowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Montaż, podłączenie elektryczne, uruchomienie i nastawy mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed uruchomieniem należy zapoznać się z instrukcją i zachować ją w miejscu dostępnym dla użytkowników.
• Urządzenie jest zasilane napięciem 24 V AC SELV. Stosować wyłącznie zasilanie zgodne z dokumentacją producenta.
• Dobór przewodów, zabezpieczeń, sposób instalacji, uziemienie oraz podłączenie elektryczne muszą być wykonane zgodnie z lokalnymi przepisami i schematem połączeń producenta.
• Zewnętrzne zabezpieczenie linii zasilającej powinno stanowić zabezpieczenie nadprądowe maks. 13 A lub zasilacz z ograniczeniem prądu do maks. 13 A, zgodnie z dokumentacją.
• Zaciski niskonapięciowe są zabezpieczone przed błędnym podłączeniem napięcia do 24 V AC, jednak zaciski nie są zabezpieczone przed błędnym podaniem napięcia sieciowego 230 V AC. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia i zagrożenie bezpieczeństwa.
• Jeżeli styki przekaźnika Q11/Q12/Q14 nie pracują z napięciem SELV, obudowę do celów nastawczych może otwierać wyłącznie autoryzowany personel elektryczny lub po uprzednim odłączeniu obwodu przekaźnikowego od zasilania.
• Urządzenie przeznaczone jest do montażu po stronie powietrza, za pierwszą nagrzewnicą wodną narażoną na zamarzanie, zgodnie z dokumentacją montażową producenta.
• Kapilary nie wolno zginać pod ostrym kątem ani załamywać. Należy zachować możliwie duży promień gięcia, aby nie doprowadzić do uszkodzenia elementu pomiarowego.
• Uszkodzenie mechaniczne kapilary lub nieszczelność układu membrany powodują przejście urządzenia w stan „Zamarzanie”. To samo może wystąpić przy braku zasilania lub awarii elementów elektronicznych.
• Przy montażu pętli testowej należy zapewnić, aby temperatura otoczenia pętli nie była niższa niż temperatura w miejscu pomiaru w kanale, ponieważ urządzenie reaguje na najniższą temperaturę występującą na całej długości kapilary.
• Obudowa ma stopień ochrony IP42 i powinna być stosowana wyłącznie w warunkach środowiskowych określonych przez producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -15 °C do +55 °C, a podczas składowania i transportu od -25 °C do +65 °C.
• Produkt QAF64.6-J jest wyposażony w kapilarę o długości 6 m; podczas montażu należy stosować wyłącznie przewidziane przez producenta elementy montażowe i zachować wymagany sposób prowadzenia kapilary.
• Jeżeli wyjście sygnałowe B jest podłączane do regulatora, sygnał może przekroczyć 10 V. W przypadku regulatorów wrażliwych na przekroczenie tego poziomu należy zastosować zabezpieczenie zgodnie z dokumentacją producenta.
